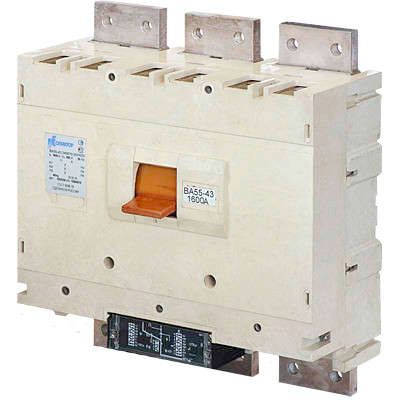

Выключатель автоматический ВА55-43-334710-20УХЛ3 2000А, 690В | 1000593 Контактор (Legrand)

Автоматический выключатель ВА55-43-334710-20 УХЛ3 производства КОНТАКТОР (группа Legrand) предназначен для защиты силовых цепей переменного тока на больших токах - до 2000 А. Это стационарный аппарат в литом корпусе, рассчитанный на работу в условиях повышенной нагрузки и требует минимальных изменений при замене старых устройств.

Назначение и область применения

Выключатель ВА55-43-334710-20 УХЛ3 используется для защиты электрических сетей от перегрузок и коротких замыканий в промышленных установках. Применяется в качестве главного вводного аппарата на щитах питания крупных потребителей: заводских линий, насосных станций, систем кондиционирования, энергоёмких технологических комплексов. Благодаря высокой отключающей способности и возможности создания зонной селективности, он эффективно заменяет устаревшие воздушные выключатели без изменения габаритов монтажа.

Технические характеристики

• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех проводников.
• Номинальный ток: 2000 А - максимальный длительно допустимый ток через контактную группу.
• Номинальная отключающая способность: 33,5 кА - способен безопасно отключить аварию даже при сверхтоке порядка 33 тысяч ампер.
• Напряжение: 660 В AC - работает в сетях до 660 вольт переменного тока; указанное в названии 690 В - предельное напряжение согласно ГОСТ, рабочее - 660 В.
• Тип расцепителя: тепловой + магнитный - тепловой реагирует на долговременную перегрузку, магнитный - на внезапные скачки тока.
• Уставка магнитного расцепления: 16 In - сработает при токе 16 × 2000 = 32 000 А (верхний порог диапазона).
• Диапазон регулировки КЗ: 8000–32000 А - позволяет адаптировать чувствительность под конкретную сеть.
• Дополнительный расцепитель: независимый, 220 В AC - даёт возможность удалённого отключения по сигналу от системы управления.
• Контакты: 2 нормально открытых (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации состояния выключателя в системах контроля.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но не герметична - требуется установка в шкафу.
• Климатическое исполнение: УХЛ3 - предназначена для работы при температуре от −40C до +40C и влажности до 98 % при 25 C - подходит для холодных помещений и неутепляемых площадок.
• Способ монтажа: на монтажную плату - фиксируется болтами на жестком основании, не является встраиваемым или DIN-рейковым.
• Привод: ручной - управление осуществляется рычагом на лицевой стороне.

Совместимость и монтаж

Выключатель ВА55-43-334710-20 УХЛ3 имеет стандартизированную посадочную форму, совпадающую со многими моделями серий ВА50-43 и аналогами других производителей. Монтаж выполняется на металлическую плиту с помощью четырёх крепёжных отверстий - необходимо соблюдать шаг и диаметр отверстий, указанные в чертежах производителя. Для подключения медных шин рекомендуются момент затяжки 40–50 Нм. Отключение дополнительного расцепителя происходит при напряжении 220 В +-10 %. Комплексная система контактов позволяет легко интегрировать его в существующие системы автоматизации и релейной защиты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение после отключения. Все материалы корпуса устойчивы к горению и механическому воздействию. Сертифицирован для применения в рамках программы импортозамещения РФ.

Преимущества

• Высокая отключающая способность (33,5 кА) делает его надёжнее многих конкурентов при работе в сетях с большими токами КЗ.
• Готовность к замене старых аппаратов без доработки шкафа - экономия времени и средств при модернизации.
• Поддержка зонной селективности снижает риск массового отключения всей сети при локальной аварии.
• Наличие независимого расцепителя позволяет реализовать дистанционное управление и связь с SCADA/PLC.
• Производство в России гарантирует наличие запчастей и сервисной поддержки внутри страны.

Ограничения применения

• Не применяется во взрывоопасных средах - степень защиты IP20 недостаточна для опасных зон.
• Не предназначен для частого оперативного включения/выключения - рассчитан на редкие коммутационные действия, отличается от контакторов.
• Требует установки в закрытом шкафу - внешняя среда с пылью, брызгами воды или маслом повредит механизм.
• Не поддерживает микропроцессорные блоки защиты в базовой комплектации - такие опции требуют заказа специальных версий.
• Не следует использовать в сетях постоянного тока - только переменный ток (AC).

Примеры использования

• Главный ввод на распределительном пункте завода с мощностью 2 МВт и выше.
• Защита питание большой группы двигателей на конвейере с возможностью координирования с другими автоматическими выключателями нижнего уровня.
• Замена отказавшего воздушного автомата типа ABB Emax или Siemens 3WL без переустройства ящика.
• Энергообъекты в регионах с суровым климатом - например, на нефтепромыслах Сибири или Арктики благодаря исполнению УХЛ3.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров вашей монтажной плате - особенно глубину и расположение крепёжных отверстий.
• При использовании независимого расцепителя убедитесь, что источник питания 220 В AC находится рядом и имеет достаточную мощность для срабатывания катушки.
• Настройка магнитного расцепителя должна проводиться опытными специалистами - неверная уставка может вызвать ложные срабатывания или, хуже того, отказ при аварии.
• Обязательно используйте термические индикаторы или IR-камеры для периодической диагностики нагрева контактов - при токе 2000 А малейший плохой контакт создаёт значительное тепло.
• При замене старого устройства сохраните все маркировки проводов - схема 334710 предусматривает точное соответствие входов и выходов.
