Выключатель автоматический ВА53-43 344710-20УХЛ3 1600А, 690В | 1003231 Контактор (Legrand)

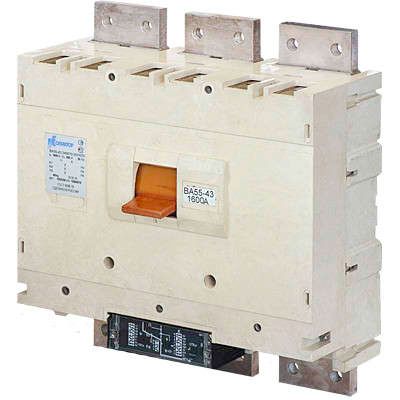

Автоматический выключатель ВА53-43 344710-20 УХЛ3 690В от КОНТАКТОР(группа Legrand) - трёхполюсный аппарат в литом корпусе для защиты силовых цепей переменного тока с номинальным током 1600 А. Он предназначен для установки в распределительных устройствах промышленных объектов, где требуется надёжная защита от перегрузок и коротких замыканий, а также совместимость со старой аппаратурой без изменения монтажных габаритов.

Назначение и область применения

Выключатель ВА53-43 344710-20 УХЛ3 690В используется для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока напряжением до 660 В. Применяется в качестве вводного автомата на крупных объектах: заводские линии, насосные станции, системы кондиционирования, энергоёмкие производства. Благодаря высокой отключающей способности (33,5 кА) и селективному характеру работы, он подходит для сложных сетей с несколькими уровнями защиты. Также часто применяется для замены устаревших воздушных выключателей без реконструкции шкафов и монтажных плат.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение: 660 В AC
• Номинальная отключающая способность: 33,5 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Уставка магнитного расцепителя: 7,8 × I_n = 12 480 А
• Диапазон регулировки срабатывания при КЗ: 6400–25 600 А
• Тип привода: ручной
• Наличие указателя расцепления: да - позволяет определить причину отключения
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Дополнительный расцепитель: независимый, питание 220 В AC - позволяет удалённо отключить автомат через внешний сигнал
• Способ монтажа: стационарный, на монтажную плиту
• Схема: 344710 - соответствует типовой схеме подключения для данной модели
• Количество свободных контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА53-43 344710-20 УХЛ3 690В рассчитан на монтаж на специализированную монтажную плиту, которая фиксируется в щите. Габариты и крепёжные отверстия совпадают с аналогичными моделями серии ВА50-43, что обеспечивает прямую замену старых аппаратов без переделки шкафа. Для подключения используются медные шины или кабели сечением до 150–185 мм2 (зависит от условий нагрева). Независимый расцепитель требует подключения к сети 220 В AC - его можно использовать для дистанционного отключения по команде от PLC или аварийной кнопки. Отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния - например, через реле контроля положения.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в соответствии с нормами безопасности для оборудования класса II. Материалы корпуса - самозатухающий поликарбонат, обеспечивающий устойчивость к механическим повреждениям и химическому воздействию. Электромагнитный расцепитель сработает при токе выше 12 480 А, предотвращая опасные перегревы и дуговые замыкания. Указатель расцепления снижает время диагностики отказа.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для мощных промышленных сетей с большими токами КЗ
• Селективность - позволяет координировать работу с нижестоящими автоматами, минимизируя массовое отключение
• Изготовление в России - соответствует программе импортозамещения, гарантирует наличие запчастей и сервиса
• Простая замена старых аппаратов - не требует изменений в монтажных схемах и габаритах шкафов
• Надёжная работа в суровых климатических условиях (УХЛ3)
• Поддержка внешнего управления через независимый расцепитель - удобно для автоматизации

Ограничения применения

• Не предназначается для постоянного тока - только переменный ток (AC)
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях без дополнительной защиты (например, в боксе IP54)
• Отсутствие вспомогательных контактов - нельзя напрямую получить сигнал “включен/выключен” без установки внешних устройств
• Нельзя использовать как распределительный автомат на ответвлениях ниже 1600 А - слишком высокая чувствительность к токам КЗ, риск ложных срабатываний
• Требует профессионального монтажа - неправильное затягивание клемм может вызвать перегрев

Примеры использования

• Главный ввод на производственной линии с двигателями суммарной мощностью более 1 МВт
• Замена устаревшего воздушного выключателя в существующем щите без переоборудования
• Защита главного питания центра обработки данных с высокими требованиями к бесперебойности
• Система водоснабжения с насосами большой мощности, где возможны частые пуски и скачки тока
• Объекты с жёсткими требованиями к сроку службы оборудования - благодаря ресурсу в 10 000 операций

Практические советы

• При замене старого автомата проверьте соответствие посадочных мест - модель ВА53-43 344710-20 УХЛ3 690В точно совместима с другими аппаратами серии ВА50-43
• Для подключения используйте кабели с достаточным сечением - при 1600 А минимальное сечение - 150 мм2, лучше 185 мм2
• Независимый расцепитель подключайте через стабилизированный источник 220 В - колебания напряжения могут вызвать некорректное срабатывание
• Если нужна сигнализация состояния, установите отдельное реле контроля положения контакта
• Не допускайте попадания пыли и влаги внутрь шкафа - даже при IP20 грязь может вызвать пробой между контактами
• Проверяйте уставки после монтажа - особенно если менялись нагрузки в сети
