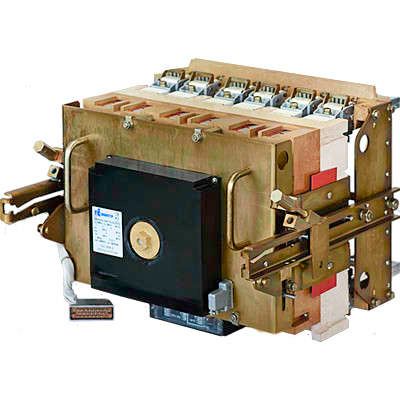

Автоматический выключатель ВА55-43 344770-00 от компании Контактор Ульяновск - трёхполюсный выключатель в литом корпусе с номинальным током 1600 А и отключающей способностью 33,5 кА. Предназначен для защиты силовых цепей переменного тока напряжением до 660 В в промышленных установках, особенно там, где требуется замена старых воздушных выключателей без изменения посадочных мест.

Назначение и область применения

Выключатель ВА55-43 344770-00 используется для защиты электрических цепей от перегрузок и коротких замыканий в системах с высокими токами. Применяется в качестве вводного аппарата на распределительных пунктах, в цепях питания крупных двигателей, конвейеров, сварочного оборудования и других мощных нагрузок. Особенно эффективен при замене устаревших воздушных выключателей - благодаря одинаковым габаритам и монтажному контуру позволяет провести модернизацию без реконструкции шкафов и плат.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 33,5 кА (при AC)
• Номинальное напряжение: 660 В
• Род тока: переменный (AC)
• Тип конструкции: выключатель в литом корпусе (MCCB)
• Конструктивное исполнение: выкатное - обеспечивает удобство обслуживания и замены без демонтажа всей системы
• Тип расцепителя: тепловой (для защиты от перегрузок)
• Дополнительный расцепитель: независимый (работает от внешнего сигнала 220 В)
• Уставка магнитного расцепления: 16 In (т.е. 16 × 1600 = 25 600 А - максимальная уставка по КЗ)
• Диапазон регулировки КЗ: 6400–25 600 А
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - без защиты от доступа к токоведущим частям и попадания пыли/влаги; требует установки в закрытые щиты
• Способ монтажа: на монтажную плиту (фиксация болтами через отверстия в основании)
• Напряжение питания для независимого расцепителя: 220 В переменного тока
• Схема: 344770 - соответствует типовой схеме подключения, указанной производителем

Совместимость и монтаж

Выключатель ВА55-43 344770-00 совместим со стандартными монтажными платами, предназначенными для серий ВА50-43 и аналогичных аппаратов. Монтаж осуществляется на горизонтальную поверхность с фиксацией четырьмя болтами. Выкатная конструкция позволяет выводить устройство из шкафа для осмотра, тестирования или замены без отключения всех подключений. Для работы независимого расцепителя необходимо подвести питание 220 В - он реагирует на сигнал от внешней системы управления (например, аварийной кнопки или PLC).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Наличие независимого расцепителя позволяет реализовать функции удалённого отключения в рамках систем безопасности. Однако из-за степени защиты IP00 использование вне герметичных или закрытых шкафов запрещено - риск поражения током и повреждения контактной группы при наличии пыли или влаги крайне высок.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для сетей с большими токами КЗ, характерными для промышленных объектов
• Выкатная конструкция - снижает время техобслуживания и исключает необходимость полного демонтажа
• Широкий диапазон регулировки магнитного расцепителя (до 25,6 кА) - позволяет точно настраивать защиту под конкретную нагрузку
• Поддержка независимого расцепителя - даёт возможность интеграции в системы АСУ ТП и релейной защиты
• Физическая совместимость с воздушными выключателями - позволяет заменить устаревшие устройства без переделки шкафов
• Производство в России - соответствие программе импортозамещения, гарантированная доступность запчастей и сервиса

Ограничения применения

• Не предназначен для установки в открытых помещениях - степень защиты IP00 требует обязательного размещения внутри закрытого щита
• Не имеет встроенного расцепителя на малые токи - для защиты от перегрузок используется только тепловой элемент, без электронной точности
• Требует наличия внешнего источника 220 В для работы независимого расцепителя - нельзя использовать в системах без такого питания
• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Отсутствуют встроенные контакты - не является коммутирующим аппаратом, только защитным

Примеры использования

• Вводной автомат на главном распределительном щите промышленного цеха с мощностью более 1 МВт
• Защита питающих линий к большим насосным станциям, вентиляционным комплексам или печам
• Замена изношенных воздушных выключателей типа ВА51 или ABB Emax в существующих щитах без изменения рам
• Цепи с высокой вероятностью КЗ - например, на участках с длинными кабельными линиями или рядом с трансформаторами

Практические советы

• При замене старого выключателя проверьте соответствие посадочных отверстий - ВА55-43 344770-00 рассчитан на те же крепления, что и ВА50-43
• Для настройки магнитного расцепителя используйте только специализированный инструмент - уставка 16In задана заводом, изменение требует калибровки
• Обязательно подключите независимый расцепитель к надёжному источнику 220 В - потеря питания сделает его бесполезным
• Проверяйте состояние контактов каждые 2 года - при частых отключениях возможен износ механических элементов
• Не используйте в условиях сильной запылённости или брызг воды - даже при установленном шкафе уровень влажности должен быть ниже 85%
