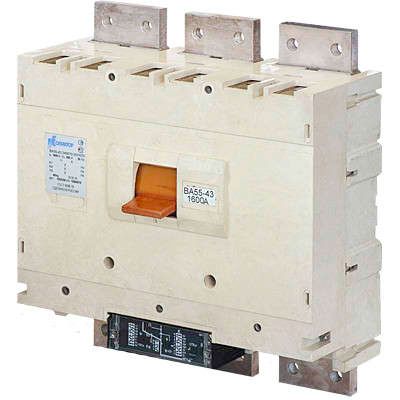

Выключатель автоматический ВА55-43 334710-20УХЛ3 1600А, 690В | 1002553 Контактор (Legrand)

Автоматический выключатель ВА55-43 334710-20 УХЛ3 от компании КОНТАКТОР(группа Legrand) предназначен для защиты электрических цепей переменного тока на больших токах - до 1600 А. Это устройство в литом корпусе используется там, где требуется надежная защита от перегрузок и коротких замыканий, особенно при замене старых воздушных выключателей без изменения монтажных габаритов.

Назначение и область применения

Выключатель ВА55-43 334710-20 УХЛ3 применяется в качестве вводного аппарата или главного распределительного автомата в силовых щитах промышленных объектов. Он обеспечивает защиту оборудования от перегрузок и коротких замыканий в сетях с напряжением до 660 В переменного тока. Особенно эффективен там, где важна селективность - то есть когда необходимо, чтобы отключился только аварийный участок, а остальная система продолжала работать. Также подходит для замены устаревших воздушных выключателей без реконструкции шкафов и монтажных плат.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Отключающая способность: 33,5 кА - способен безопасно отключить максимальный ток короткого замыкания этого уровня
• Напряжение: 660 В (переменный ток AC)
• Тип конструкции: Выключатель в литом корпусе (MCCB)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запыленности
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Тип расцепителя: Тепловой - реагирует на длительную перегрузку
• Диапазон регулировки тока КЗ: 6400–25600 А - позволяет настраивать чувствительность к короткому замыканию под конкретную нагрузку
• Дополнительный расцепитель: Независимый, питание 220 В - позволяет удаленно отключить выключатель по сигналу от системы управления
• Способ монтажа: На монтажную плиту - фиксируется болтами через отверстия в основании
• Привод: Ручной - управление осуществляется рычагом на лицевой панели
• Количество свободных контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА55-43 334710-20 УХЛ3 совместим со стандартными монтажными платами, используемыми для других аппаратов серии ВА50-43. Монтаж выполняется на горизонтальной поверхности с помощью четырёх крепёжных отверстий. Для работы с независимым расцепителем требуется подключение проводов к клеммам 220 В - они расположены на боковой стенке устройства. Не требует специальных инструментов, кроме обычного набора для сборки шкафов. Габариты соответствуют типовым решениям для замены старых воздушных выключателей - можно установить вместо аналогов без изменения гнезд или рам.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Сертифицирован для применения в системах с уровнем короткого замыкания до 33,5 кА. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Применение в условиях УХЛ3 гарантирует работу в помещениях с колебаниями температуры и влажности - например, на открытых площадках, в цехах без кондиционирования.

Преимущества

• Высокая отключающая способность - 33,5 кА - обеспечивает защиту даже в мощных сетях с большими токами КЗ
• Настройка порога срабатывания по КЗ в диапазоне 6400–25600 А - позволяет точно адаптировать защиту под нагрузку
• Поддержка независимого расцепителя на 220 В - удобно для интеграции в системы АСУ ТП и дистанционного управления
• Физическая совместимость с предшественниками - легко заменяет старые воздушные автоматы без переделки шкафа
• Производится в России - соответствует программе импортозамещения, доступен для госзакупок и бюджетных проектов

Ограничения применения

• Не предназначена для постоянного использования вне помещений - степень защиты IP20 не защищает от воды и пыли
• Отсутствие свободных контактов - нельзя использовать для сигнализации состояния (вкл/выкл) без внешних модулей
• Только тепловой расцепитель - нет электронной защиты по времени задержки или токоограничению; для сложных схем потребуется доп. оборудование
• Не подходит для цепей постоянного тока - только переменный ток (AC)
• Максимальное напряжение 660 В - не следует использовать в сетях выше 690 В, даже если указано “690 В” в названии - фактический рабочий максимум 660 В

Примеры использования

• Главный ввод в промышленном цехе с мощностью 1 МВт и выше
• Замена изношенного воздушного выключателя в существующем щите без переустройства монтажной платы
• Защита питания крупного конвейера, насосной станции или сварочного комплекса
• Централизованное управление группой оборудования через независимый расцепитель от системы безопасности

Практические советы

• При замене старого автомата проверьте соответствие посадочных отверстий - ВА55-43 334710-20 УХЛ3 имеет те же габариты, что и другие модели серии ВА50-43
• Для подключения независимого расцепителя используйте кабель с сечением не менее 1,5 мм2 - недостаточное сечение может вызвать перегрев
• Не затягивайте крепёж слишком сильно - пластиковый корпус может треснуть
• Если нужна сигнализация положения контактов - установите дополнительно реле контроля или модуль расширения
• Проверьте настройку тока срабатывания КЗ перед первым включением - диапазон 6400–25600 А требует точной настройки под расчетный ток КЗ вашей сети
