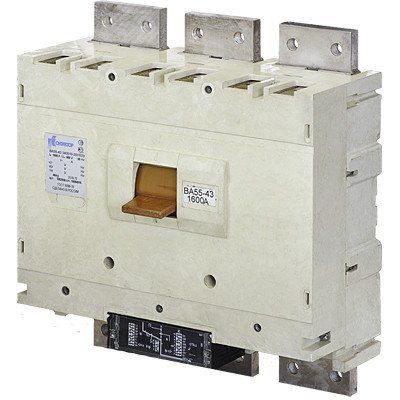

Выключатель автоматический 3п 1600А 50кА ВА55-43 344710 ЭР 690В НР=220В AC передн. подкл.: Al шина; кабель с каб. наконечн. Контактор 1002567 Legrand

Автоматический выключатель ВА55-43 344710-20УХЛ3 от Контактор Ульяновск предназначен для защиты и коммутации трёхфазных электрических цепей с током до 1600 А. Он сочетает надёжную механическую работу с термомагнитной защитой и рассчитан на работу в условиях умеренного и холодного климата (УХЛ3). Этот выключатель применяется в силовых щитах промышленных объектов, где требуется высокая отказоустойчивость и возможность подключения через алюминиевые шины или кабели с наконечниками.

Назначение и область применения

Автоматический выключатель ВА55-43 344710-20УХЛ3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он позволяет вручную включать и отключать нагрузку, а также автоматически размыкать цепь при аварийных режимах. Применяется в распределительных устройствах низкого напряжения: на входе в цеховые щиты, у крупных двигателей, конвейеров, систем вентиляции и других мощных потребителей переменного тока.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальное напряжение: 660 В - работает в сетях до этой величины, совместим с большинством промышленных систем 600–690 В;
• Отключающая способность: 33,5 кА - способен безопасно отключить ток короткого замыкания до этого значения;
• Тип расцепителя: тепловой + магнитный - тепловой реагирует на долговременную перегрузку, магнитный - на внезапные скачки тока;
• Уставка магнитного расцепителя: 16In - срабатывает при токе, равном 16 × 1600 = 25 600 А;
• Диапазон регулировки отключения при КЗ: 6400–25 600 А - можно настроить чувствительность под конкретную нагрузку;
• Дополнительный расцепитель: независимый, 220 В AC - позволяет удалённо отключать выключатель по сигналу от внешнего контроллера;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен - требует установки в закрытых щитах;
• Способ монтажа: монтажная плата - крепится на DIN-рейку или жёстко на платформу внутри щита;
• Привод: ручной - управление осуществляется рычагом на лицевой панели;
• Подключение: переднее - доступ к зажимам с лицевой стороны, удобно при ограниченном пространстве сзади.

Совместимость и монтаж

Выключатель ВА55-43 344710-20УХЛ3 имеет передние зажимы, что упрощает подключение в плотно заполненных щитах. Поддерживается два типа подвода:

• Алюминиевые шины - подходят для сборок с большой токовой нагрузкой, требуют правильного момента затяжки и контроля окисления поверхности;
• Кабели с кабельными наконечниками - рекомендованы для гибких медных или алюминиевых проводов, наконечники должны соответствовать сечению и типу зажима (не менее 185 мм2 для 1600 А).

Не допускается подключение голых проводов без наконечников - риск перегрева и потери контакта. Для работы с независимым расцепителем необходимо подвести питание 220 В AC к его клеммам - они расположены на боковой стенке корпуса. Установка возможна только на вертикальной поверхности, угол наклона не более +-15°.

Безопасность и стандарты

Выключатель ВА55-43 344710-20УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена в литом корпусе, исключающем доступ к токоведущим частям при закрытой крышке. Отключение при КЗ происходит за время менее 20 мс. Все материалы устойчивы к горению и не поддерживают распространение пламени.

Преимущества

• Высокая отключающая способность (33,5 кА) - обеспечивает безопасность даже при серьёзных авариях в промышленных сетях;
• Гибкая настройка магнитного расцепителя - позволяет адаптировать порог срабатывания под специфику нагрузки;
• Наличие независимого расцепителя - даёт возможность интеграции в системы автоматизации и дистанционного управления;
• Переднее подключение - экономит место в щите, упрощает обслуживание и диагностику;
• Климатическое исполнение УХЛ3 - гарантирует работоспособность в суровых условиях, включая неотапливаемые помещения.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 1600 А - превышение вызывает перегрев и выход из строя;
• IP20 не защищает от воды и пыли - нельзя использовать вне закрытых щитов или в сырых средах;
• Отсутствие встроенного дифференциального расцепителя - для защиты от утечек тока нужен отдельный УЗО;
• Не поддерживает модульные расширения - невозможно добавить дополнительные контакты или сигнализаторы без внешних устройств;
• Требуется точный момент затяжки зажимов - недостаточное или избыточное усилие снижают срок службы контактов.

Примеры использования

• Главный ввод в цеховой распределительный щит с мощностью до 1 МВт;
• Защита пускателей больших насосов и компрессоров;
• Контроль питания конвейерных линий на заводе;
• Обеспечение безопасности в системах электроснабжения с использованием алюминиевой шинной разводки;
• Интеграция в АСУ ТП с дистанционным отключением через независимый расцепитель.

Практические советы

• При подключении алюминиевых шин используйте антиоксидантную пасту и проверяйте затяжку после первых 10–20 часов работы - металл «течёт»;
• Для кабелей с наконечниками выбирайте медные наконечники с оцинковкой - предотвращают коррозию;
• Проверьте соответствие сечения кабеля и наконечника - для 1600 А минимум 185–240 мм2;
• При настройке магнитного расцепителя учтите пусковые токи оборудования - не делайте порог ниже 1,5×Iпуск;
• Регулярно осматривайте контакты на наличие нагара - при появлении следов окисления протрите спиртом и затяните зажимы;
• Не используйте этот выключатель вместо рубильника - он не предназначен для частых операций включения/выключения под нагрузкой.
