Выключатель автоматический 3п 1600А ВА55-43 340010 690В передн. подкл.: Cu шина Контактор 1002559 Legrand

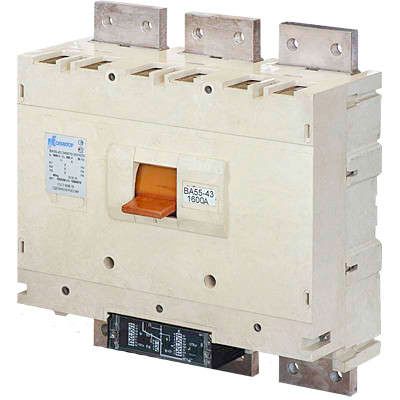

Автоматический выключатель ВА55-43 340010-20УХЛ3 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе на 1600 А и 660 В, предназначенный для защиты силовых цепей от перегрузок и коротких замыканий. Медная передняя шина упрощает монтаж в щитах, а компактная конструкция позволяет заменить старые воздушные выключатели без изменения габаритов установки.

Назначение и область применения

Выключатель ВА55-43 340010-20УХЛ3 используется для защиты электрических цепей переменного тока в распределительных устройствах среднего и крупного масштаба. Применяется в промышленных объектах: на производствах, в энергообъектах, на транспорте, в системах конвейеров и насосных станциях. Особенно эффективен там, где требуется надёжная селективная защита и замена устаревших воздушных выключателей без реконструкции щита. Подходит для условий с повышенными требованиями к сроку службы и отказоустойчивости оборудования.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без перегрева;
• Номинальное напряжение: 660 В - рабочее напряжение сети переменного тока;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 33,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить;
• Диапазон регулировки срабатывания по току короткого замыкания: 6400–25600 А - можно настраивать чувствительность защиты под конкретную сеть;
• Тип расцепителя: тепловой - реагирует на долговременную перегрузку, обеспечивает плавную отсечку;
• Род тока: переменный (AC) - не предназначен для работы с постоянным током;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и воды; требует установки внутри закрытых щитов;
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не является DIN-рейкой;
• Схема: 340010 - соответствует типовой схеме внутренних соединений аппарата;
• Контакты: внешние - отсутствуют встроенная коммутация, все подключения выполняются через переднюю шину.

Совместимость и монтаж

Выключатель ВА55-43 340010-20УХЛ3 имеет переднюю подключаемую медную шину - это упрощает подключение к сборкам шинопроводов и распределительным шинам без сложных кабельных решений. Монтаж осуществляется на металлическую монтажную плиту с помощью четырёх крепёжных отверстий. Габариты совпадают с классическими моделями ВА55, поэтому возможна прямая замена аналогичных аппаратов без переделки щита. Для подключения используйте медные шины сечением не менее 185 мм2. Не допускается установка в открытых помещениях или местах с брызгами воды - степень защиты IP20 исключает такую возможность.

Безопасность и стандарты

Выключатель ВА55-43 340010-20УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает механическую и термическую стойкость при аварийных режимах. Наличие селективной защиты снижает риск массового отключения питания при локальных повреждениях. Все материалы сертифицированы и не поддерживают горение. Устройство прошло проверку на пробой изоляции и термостойкость при предельных токах.

Преимущества

• Замена воздушных выключателей без изменения габаритов - экономия времени и средств на реконструкцию;
• Медная передняя шина - минимизация переходных сопротивлений, снижение нагрева, удобство подключения;
• Широкий диапазон настройки тока КЗ - точная адаптация под специфику сети;
• Высокая отключающая способность (33,5 кА) - подходит для мощных сетей с большими токами КЗ;
• Произведён в России - соответствие программе импортозамещения, гарантированная доступность запчастей и сервиса;
• Усиленные контакты - совместимость с системами релейной защиты и автоматики.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток AC;
• Степень защиты IP20 требует установки только во внутренних щитах - нельзя использовать на улице или в сырых помещениях;
• Отсутствует встроенный расцепитель с электроникой - для сложных схем селективности потребуется внешний блок управления;
• Не поддерживает монтаж на DIN-рейку - требует жёсткой монтажной платы;
• Номинальное напряжение 660 В - не рассчитан на работу в сетях 1000 В и выше.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью более 1 МВт;
• Замена изношенного воздушного выключателя в существующем щите без переустройства основания;
• Интеграция в систему бесперебойного питания на заводе с высокими требованиями к селективности;
• Энергоснабжение насосной станции в условиях холодного климата (УХЛ3);
• Подключение к шинопроводу 1600 А с использованием передней медной шины.

Практические советы

• При замене старого аппарата сверьте габариты и расположение крепёжных отверстий - ВА55-43 340010-20УХЛ3 совместим с большинством моделей этой серии;
• Для подключения шины используйте только медные элементы с достаточным сечением - недостаточное сечение вызывает перегрев;
• Настройку тока срабатывания КЗ выполняйте после проверки расчетных токов КЗ в вашей сети - слишком низкая настройка может вызвать ложные отключения;
• Проверьте наличие заземления монтажной платы - даже при IP20 важно обеспечить надёжное зануление корпуса;
• При работе в условиях низких температур (до −40C) убедитесь, что щит не подвергается конденсации - это может нарушить изоляцию.
