Выключатель автоматический ВА55-43 344710-20УХЛ3 1600А, 690В | 1003232 Контактор (Legrand)

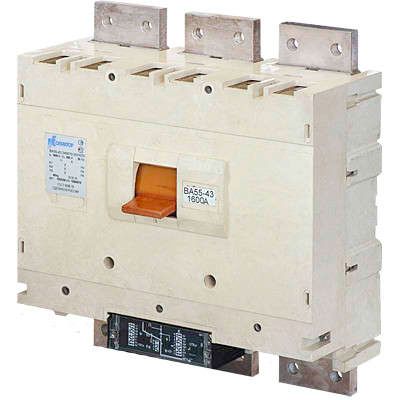

Автоматический выключатель ВА55-43 344710-20 УХЛ3 от компании КОНТАКТОР(группа Legrand) предназначен для защиты электрических цепей переменного тока на больших токах - до 1600 А. Это устройство применяется в качестве основного вводного аппарата в распределительных щитах промышленных объектов, где важна надежность, селективность и долгий срок службы. Выключатель выполнен в литом корпусе, совместим со старыми установками и подходит для замены изношенных аппаратов без изменения посадочных мест.

Назначение и область применения

Автоматический выключатель ВА55-43 344710-20 УХЛ3 используется для защиты силовых цепей переменного тока напряжением до 660 В. Он обеспечивает защиту от перегрузок и коротких замыканий в системах с большими нагрузками - например, на вводах в распределительные устройства, узлах питания крупных двигателей, конвейеров, сварочного оборудования и других мощных потребителей.

Этот аппарат особенно эффективен там, где требуется селективность - то есть чтобы при аварии отключился только поврежденный участок, а остальная система продолжала работать. Также он часто применяется для замены устаревших воздушных выключателей без реконструкции шкафов и монтажных плат.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без отключения;
• Отключающая способность: 33,5 кА - максимальный ток короткого замыкания, который аппарат способен безопасно отключить;
• Напряжение: 660 В переменного тока - рабочее напряжение сети;
• Тип расцепителя: тепловой - реагирует на длительную перегрузку; дополнительно предусмотрен независимый расцепитель на 220 В для удаленного отключения;
• Уставка магнитного расцепления: 16 In - отключение происходит при токе, равном 16-кратному номинальному значению (до 25 600 А);
• Диапазон регулировки тока КЗ: 6400–25 600 А - позволяет настраивать чувствительность к коротким замыканиям под конкретную сеть;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов больше 12 мм, но не герметична;
• Способ монтажа: стационарный, на монтажной плате - закрепляется болтами через отверстия в корпусе;
• Привод: ручной - управление осуществляется рычагом на лицевой панели;
• Количество контактов: 0 - внутренние контакты, внешних дополнительных контактов нет;
• Схема: 344710 - соответствует заводской схеме подключения и коммуникаций.

Совместимость и монтаж

Автоматический выключатель ВА55-43 344710-20 УХЛ3 имеет стандартизованные габариты и посадочные места, совпадающие с другими аппаратами серии ВА50-43. Его можно устанавливать вместо аналогичных моделей без изменения рамок, кронштейнов или шин. Монтаж выполняется на металлической плите с помощью четырех крепежных отверстий. Для работы необходимо соблюдать момент затяжки болтов - не более указанного в руководстве по эксплуатации.

Подключение медных шин или кабелей допускается с площадью сечения до 2×240 мм2 на каждый полюс. Нельзя использовать алюминиевые жилы без переходных наконечников. Независимый расцепитель требует подключения к источнику управления 220 В AC - обычно это сигнал от системы АСУ ТП или кнопки экстренного отключения.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение в программах импортозамещения подтверждено производителем. Конструкция исключает самопроизвольное отключение при вибрациях и механических ударах. Отключение при КЗ происходит за время менее 20 мс, что снижает риск повреждения оборудования.

Преимущества

• Высокая отключающая способность (33,5 кА) делает его подходящим для сетей с большой мощностью короткого замыкания;
• Настройка тока срабатывания магнитного расцепителя позволяет точно адаптировать защиту под конкретную сеть;
• Имеет независимый расцепитель - удобно для интеграции в системы автоматизации;
• Произведен в России - гарантирует доступность запчастей и сервиса;
• Срок службы выше среднего благодаря прочному литому корпусу и качественным контактам;
• Поддерживает зонную селективность - минимизирует простои при авариях.

Ограничения применения

• Не предназначена для установки в открытых помещениях без защиты от осадков - степень защиты IP20 не предохраняет от воды и пыли;
• Не подходит для цепей постоянного тока - только переменный ток (AC);
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не предусматривает подключение дополнительных контактов - нельзя использовать для сигнализации состояния без внешней аппаратуры;
• Требует профессионального монтажа - неквалифицированное подключение может привести к отказу защиты.

Примеры использования

• Главный ввод в промышленном цехе с питанием нескольких станков;
• Щитовая на насосной станции с двигателями мощностью более 500 кВт;
• Замена старого воздушного выключателя в существующем щите без переделки конструкции;
• Защита линии питания конвейера в пищевой промышленности с высокой влажностью воздуха;
• Централизованное управление группой оборудования через независимый расцепитель.

Практические советы

• Проверьте соответствие номинального тока вашего оборудования - 1600 А - это максимум, не стоит выбирать меньший номинал без расчета пиковых нагрузок;
• При использовании в условиях низких температур (ближе к −40 C) проверьте работу механизма после холодного пуска - возможна временная жесткость пружин;
• Для точной настройки тока срабатывания используйте тестовый прибор - не доверяйте только шкале на корпусе;
• Обязательно проведите периодическую проверку затяжки клемм - даже при правильном монтаже со временем может произойти ослабление;
• Если вам нужны сигналы о состоянии (включен/выключен), установите внешнее реле или контактор с вспомогательными контактами.
