Выключатель автоматический ВА53-43 344710-20УХЛ3 1600А, 690В | 1004791 Контактор (Legrand)

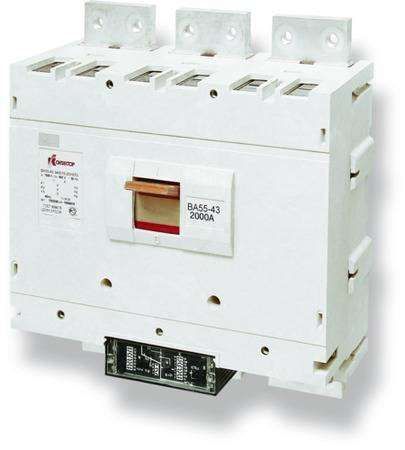

Автоматический выключатель ВА53-43-344710-20 УХЛ3 от Контактор Ульяновск предназначен для защиты и коммутации трёхфазных электрических цепей с током до 1600 А. Он сочетает надёжную защиту от перегрузок и коротких замыканий с возможностью ручного управления, что делает его подходящим для промышленных объектов с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель ВА53-43-344710-20 УХЛ3 используется для защиты электрических сетей низкого напряжения (до 660 В переменного тока) от перегрузок и коротких замыканий. Он позволяет вручную включать и отключать нагрузку, а также автоматически разрывать цепь при аварийных режимах. Применяется в распределительных щитах промышленных предприятий, на производствах с мощными двигателями, конвейерами, сварочным оборудованием и другими устройствами, требующими надёжной защиты.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальная отключающая способность: 33,5 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить
• Напряжение: 660 В - рабочее напряжение сети, для которой предназначен выключатель
• Тип расцепителя: электромагнитный + тепловой - двойная защита: мгновенное отключение при КЗ и выдержка времени при длительной перегрузке
• Уставка магнитного расцепителя: 7,8 × In (12 480 А) - срабатывает при токе, превышающем номинальный в 7,8 раза
• Диапазон регулировки тока КЗ: 6400–25600 А - можно настроить чувствительность к короткому замыканию в этом пределе
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылённости
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен; требуется установка в закрытых щитах
• Напряжение дополнительного расцепителя: 220 В - для удалённого отключения через внешний сигнал
• Способ монтажа: монтажная плата - крепление на жесткую поверхность, не предназначено для DIN-рейки
• Тип привода: ручной - управление осуществляется рычагом
• Схема: 344710 - указание на конкретную внутреннюю схему подключения и расположение контактов

Совместимость и монтаж

Автоматический выключатель ВА53-43-344710-20 УХЛ3 имеет стационарное исполнение и монтируется на монтажную плату с помощью болтов. Для подключения используются винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве. Отсутствие контактов означает, что выключатель не имеет встроенного вспомогательного контакта - для сигнализации состояния потребуется внешнее оборудование. Совместим с шинами и кабелями сечением, соответствующим 1600 А (обычно 2×150–2×185 мм2 медных жил). Не совместим с DIN-рейками - требует специальной сборки в щите.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому установка допускается только внутри закрытых электрошкафов. Электромагнитный и тепловой расцепители обеспечивают селективную защиту, снижающую риск ложных срабатываний. Дополнительный независимый расцепитель на 220 В позволяет реализовать дистанционное отключение по команде от системы управления.

Преимущества

• Высокая отключающая способность (33,5 кА) - подходит для крупных промышленных систем с большими токами КЗ
• Настройка порога срабатывания магнитного расцепителя - гибкая адаптация под конкретную нагрузку
• Климатическое исполнение УХЛ3 - надёжная работа в условиях холодного климата и повышенной влажности
• Два типа расцепителей - комплексная защита от перегрузок и коротких замыканий
• Поддержка дистанционного отключения через независимый расцепитель - удобство для автоматизации

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специального крепления
• Степень защиты IP20 - нельзя использовать в открытых помещениях, на улице или в местах с брызгами воды и пылью
• Отсутствие вспомогательных контактов - для контроля состояния нужен внешний модуль
• Нельзя применять в цепях постоянного тока - только для переменного тока (AC)
• Габариты и масса велики - требуют значительного места в щите и прочного основания

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими мощными станками
• Защита питающей линии конвейера с двигателем 500–700 кВт
• Коммутация и защита сварочных установок с импульсными нагрузками
• Щиты питания насосных станций в нефтегазовой отрасли

Практические советы

• При выборе учитывайте посадочные размеры - выключатель ВА53-43-344710-20 УХЛ3 имеет большие габариты, проверьте свободное место в щите заранее
• Для точной настройки тока срабатывания магнитного расцепителя используйте тестовый ток - рекомендовано провести проверку после монтажа
• При подключении кабелей следите за качеством обжима наконечников - плохой контакт вызывает нагрев при 1600 А
• Дополнительный расцепитель на 220 В подключается отдельно - убедитесь, что источник питания доступен и защищён
• Не применяйте этот выключатель вместо малогабаритных автоматов - он рассчитан на крупные системы, где важна именно отключающая способность, а не компактность
