Выключатель автоматический 3п 1600А ВА55-43-344770 690В НР=230В AC электромагнит. привод 230В Cu шина Контактор 1002574 Legrand

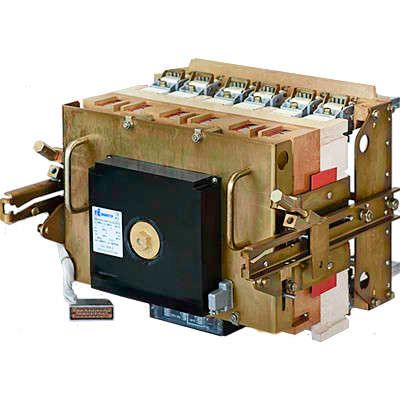

Автоматический выключатель ВА55-43-344770-00УХЛ3 от бренда Контактор Ульяновск предназначен для защиты и коммутации мощных электрических цепей переменного тока. Его высокий номинальный ток и электромагнитный привод делают его подходящим для промышленных объектов, где требуется надежное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Автоматический выключатель ВА55-43-344770-00УХЛ3 используется для защиты электрических сетей напряжением до 660 В переменного тока. Он обеспечивает безопасное включение, проведение и автоматическое отключение тока при аварийных ситуациях - перегрузке или коротком замыкании. Применяется в распределительных щитах промышленных установок: на входе в силовые цепи станков, конвейеров, систем вентиляции, а также в крупных энергоустановках с высокими токами нагрузки.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Напряжение: 660 В (переменный ток)
• Отключающая способность: 33,5 кА - способен безопасно отключать токи короткого замыкания до этого значения
• Напряжение питания привода: 220 В AC
• Тип расцепителя: тепловой + независимый электромагнитный
• Уставка магнитного расцепителя: 16 In (т.е. срабатывает при токе 16 × 1600 = 25 600 А)
• Диапазон регулировки КЗ: 6400–25600 А - позволяет настраивать чувствительность к короткому замыканию
• Конструкция: выкатной - позволяет выводить устройство из сборки для обслуживания без демонтажа проводов
• Тип корпуса: литой - прочный, герметичный, без доступа внутрь
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью повышенной влажности
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки в закрытые щиты
• Способ монтажа: монтажная плата - фиксируется на специальной платформе внутри щита
• Схема: 344770 - соответствует типовой схеме подключения, используемой в сериях ВА50-43

Совместимость и монтаж

Автоматический выключатель ВА55-43-344770-00УХЛ3 совместим с шинами и кабельными системами, рассчитанными на ток 1600 А. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в документации производителя. Поскольку он имеет выкатную конструкцию, его можно легко вывести из щита для осмотра или замены, сохранив целостность подключенных проводов. Устройство предназначено исключительно для монтажа на монтажную плиту - не подходит для крепления на DIN-рейку. Обязательно проверьте соответствие габаритов и посадочного места в щите перед установкой.

Безопасность и стандарты

Выключатель выполнен в соответствии с требованиями ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Отключающая способность 33,5 кА гарантирует безопасное отключение даже при серьезных авариях. Однако из-за степени защиты IP00 использование вне защищённых электрошкафов запрещено - риск поражения током и повреждения устройства при попадании пыли, влаги или сторонних предметов крайне высок.

Преимущества

• Высокая отключающая способность - подходит для мощных промышленных систем
• Выкатная конструкция - упрощает сервисное обслуживание и снижает время простоя
• Независимый расцепитель - позволяет удаленно отключать устройство через внешний сигнал (например, от системы управления)
• Широкий диапазон регулировки магнитного расцепителя - адаптируется под различные условия нагрузки
• Совместимость с серией ВА50-43 - возможность замены аналогичных моделей без изменения схемы

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 требует обязательной установки в закрытый щит
• Не подходит для частых операций включения/отключения - предназначен для защиты, а не для частой коммутации
• Требуется стабильное питание 220 В AC для работы электромагнитного привода - при отключении напряжения привод не сможет выполнить дистанционное отключение
• Не имеет встроенной защиты от перенапряжений - необходима дополнительная защита (арестеры, стабилизаторы)
• Не рекомендован для маломощных цепей - избыточен для токов ниже 800 А

Примеры использования

• Главный ввод в промышленный цех с суммарной нагрузкой около 1500–1600 А
• Защита силового щита на заводе по производству металлоконструкций
• Коммутирующее устройство в системе конвейера с несколькими двигателями большой мощности
• Резервный автомат в распределительной подстанции с использованием независимого расцепителя для дистанционного отключения

Практические советы

• При выборе убедитесь, что посадочные размеры в вашем щите соответствуют габаритам ВА55-43-344770-00УХЛ3 - выкатная система требует свободного пространства для перемещения
• Подключайте медные шины или кабели сечением не менее 2×185 мм2 - недостаточное сечение вызовет нагрев и выход из строя
• Настройте уставку магнитного расцепителя в зависимости от максимального пускового тока оборудования - слишком низкая уставка может вызвать ложные срабатывания
• Обеспечьте постоянное наличие 220 В AC на катушке независимого расцепителя - без него функция дистанционного отключения будет недоступна
• Проверяйте состояние контактов и механизмов каждые 6–12 месяцев - особенно при частых срабатываниях
• Не используйте этот автомат вместо рубильника - он не предназначен для ручного частого включения под нагрузкой
