Выключатель автоматический 3п 2000А ВА55-43 344710-20 УХЛ3 690В НР=220В AC передн. подкл.: Al шина Контактор 1002581 Legrand

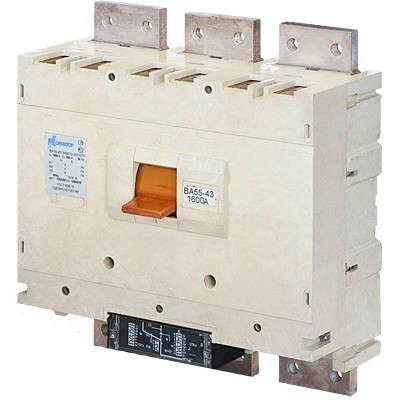

Автоматический выключатель ВА55-43 344710-20 УХЛ3 2000А, 690В - трёхполюсное устройство в литом корпусе с передним подключением через алюминиевую шину, предназначенное для защиты и коммутации мощных электрических цепей переменного тока. Бренд Контактор Ульяновск выпускает эту модель в рамках серии ВА50-43, где она сочетает высокую отключающую способность и надёжную работу в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Выключатель автоматический ВА55-43 344710-20 УХЛ3 используется для безопасного включения, отключения и защиты электрооборудования от перегрузок и коротких замыканий. Он применяется в распределительных щитах промышленных объектов, на производствах с крупными двигателями, конвейерах, системах освещения и других установках, где требуется управление токами до 2000 А.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить без повреждений
• Количество полюсов: 3
• Номинальная отключающая способность (Icu): 33,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Тип расцепителя: тепловой + магнитный; уставка магнитного расцепителя - 16In (т. е. сработает при токе 16 × 2000 = 32 000 А)
• Диапазон регулировки срабатывания по короткому замыканию: 8000–32000 А - позволяет адаптировать чувствительность под конкретную сеть
• Дополнительный расцепитель: независимый, работает от 220 В AC - даёт возможность удалённого отключения по сигналу от внешней системы управления
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от −40C до +40C и повышенной влажности
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Способ монтажа: на монтажную плату (панель); подключение - переднее, через алюминиевые шины
• Привод: ручной - включение/выключение выполняется рычагом
• Конструкция: комплектное устройство в литом корпусе, без дополнительных контактов

Совместимость и монтаж

Выключатель ВА55-43 344710-20 УХЛ3 монтируется на специализированную монтажную плиту или DIN-рейку совместимой габаритной формы. Для подключения используются алюминиевые шины - важно соблюдать рекомендованное давление затяжки болтов, чтобы избежать нагрева и окисления контакта. Отдельно подводятся два провода к клеммам независимого расцепителя (220 В AC). Обязательна проверка соответствия сечения шин и зажимов - для 2000 А требуются шины минимум 120–150 мм2. Габариты устройства позволяют использовать его в типовых ячейках средних и больших щитов, но не в компактных модульных распределительных устройствах.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция исключает самопроизвольное включение после аварийного отключения. Тепловой расцепитель предотвращает перегрев кабелей, магнитный - защищает от сверхтоков. Наличие независимого расцепителя позволяет интегрировать устройство в системы безопасности, такие как экстренное отключение по пожарной сигнализации.

Преимущества

• Высокая отключающая способность (33,5 кА) делает её подходящей для сложных промышленных сетей с большими токами КЗ
• Широкий диапазон настройки магнитного расцепителя (8–32 кА) позволяет точно согласовать защиту с характеристиками сети
• Независимый расцепитель обеспечивает дистанционное управление без изменения основной схемы питания
• Климатическое исполнение УХЛ3 гарантирует работоспособность в холодных и сырых помещениях (цеха, элеваторы, складские комплексы)
• Переднее подключение шинами снижает трудоёмкость обслуживания - можно менять оборудование без демонтажа всей сборки

Ограничения применения

• Не предназначена для работы в открытых наружных установках - степень защиты IP20 не защищает от воды и пыли
• Не поддерживает подключение медных проводов напрямую - требуется использование алюминиевых шин или переходных элементов
• Отсутствие встроенных контактов - нельзя применять как переключатель или реле, только как автоматический выключатель
• Требуется точная настройка расцепителей - некорректные значения могут вызвать ложные срабатывания или отказ при реальной аварии
• Не совместим с малогабаритными щитами - занимает значительное место из-за размеров и теплоотводящих поверхностей

Примеры использования

• Защита главного входа в промышленный цех с несколькими тяжёлыми станками
• Основной автомат в распределительном пункте конвейерной линии пищевого завода
• Центральный выключатель в системе освещения крупного складского комплекса
• Элемент в составе силового щита с частотным преобразователем и большим двигателем

Практические советы

• Проверьте соответствие сечения алюминиевой шины и номинала выключателя - недостаточное сечение вызывает перегрев даже при номинальном токе
• Настройку магнитного расцепителя лучше выполнять с учётом фактического тока КЗ в вашей сети - используйте данные проекта или проведите измерения
• Подключайте независимый расцепитель через фильтр помех - импульсные скачки в цепи 220 В AC могут спровоцировать ложное отключение
• После монтажа выполните тестовое срабатывание: переведите рычаг в положение “OFF”, затем снова “ON” - механизм должен двигаться свободно, без заклиниваний
• Обслуживание: каждые 1–2 года проверяйте состояние контактов и затяжку шин - особенно важна профилактика в условиях запылённости
