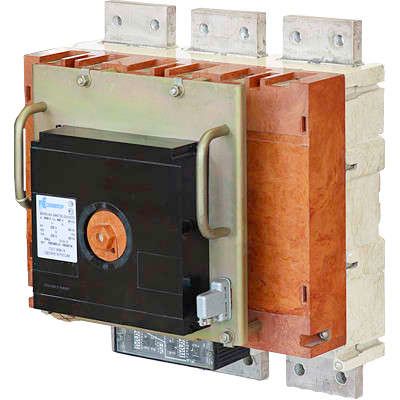

Выключатель автоматический 3п 2000А 33.5кА ВА55-43-344730-00 УХЛ3 690В НР=220В AC электромагнит. привод Контактор 1002582 Legrand

Автоматический выключатель ВА55-43-344730-00 от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с электромагнитным приводом, рассчитанный на ток 2000 А и напряжение 660 В переменного тока. Предназначен для защиты силовых цепей в промышленных установках, где требуется надёжная отключающая способность и совместимость со системами автоматики. Артикул 344730-00 соответствует серийному решению ВА50-43, созданному для замены устаревших воздушных выключателей без изменения посадочных мест.

Назначение и область применения

Выключатель ВА55-43-344730-00 используется для защиты электрических цепей от перегрузок и коротких замыканий в промышленных объектах. Применяется в качестве вводного аппарата на шинах распределительных устройств, в цепях крупных двигателей, конвейеров, сварочного оборудования и других нагрузок с высокой мощностью. Особенно эффективен там, где требуются селективные схемы защиты и замена старых воздушных выключателей без реконструкции щита. Подходит для условий с повышенными требованиями к надёжности, долговечности и электрическим параметрам.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 2000 А
• Номинальная отключающая способность: 33,5 кА
• Номинальное напряжение: 660 В переменного тока (AC)
• Напряжение питания независимого расцепителя: 220 В AC
• Тип расцепителя: тепловой + независимый электромагнитный
• Уставка срабатывания магнитного расцепителя: 16 × Iном = 32 000 А
• Диапазон регулировки срабатывания КЗ: 8000–32000 А
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Конструктивное исполнение: стационарное
• Способ монтажа: на монтажную плату (фиксация через болты, без DIN-рейки)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытую распределительную камеру
• Тип корпуса: литой, герметичный, без доступа к внутренним контактам
• Количество дополнительных контактов: 0

Совместимость и монтаж

Выключатель ВА55-43-344730-00 предназначен для монтажа на специализированную монтажную плиту - он не крепится на DIN-рейку. Для установки необходимы отверстия под болты, соответствующие габаритам аппарата. Монтаж выполняется только после отключения энергии и проверки отсутствия напряжения. Электромагнитный привод активируется сигналом с независимого расцепителя на 220 В AC - этот сигнал может поступать от системы управления, аварийной кнопки или реле контроля. Аппарат совместим с существующими схемами релейной защиты благодаря усиленным свободным контактам. Он проектирован для прямой замены аналогичных моделей в уже установленных щитах, сохраняя прежние посадочные размеры.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам для MCCB-выключателей. Высокая отключающая способность (33,5 кА) обеспечивает безопасность при возникновении максимальных токов КЗ. Климатическое исполнение УХЛ3 позволяет работать в суровых условиях - на открытых площадках, в цехах с высокой запылённостью и колебаниями температуры. Однако из-за степени защиты IP00 использование вне закрытого корпуса недопустимо - риск поражения током и повреждения контактов при попадании влаги или сторонних предметов.

Преимущества

• Высокая отключающая способность - 33,5 кА - обеспечивает защиту даже в сетях с большими источниками КЗ
• Независимый расцепитель на 220 В AC позволяет удалённо отключить аппарат через систему автоматизации
• Готов к замене старых воздушных выключателей без переделки щита - экономия времени и средств
• Селективность схемы защиты снижает вероятность массового отключения при локальных авариях
• Произведён в России - соответствует программе импортозамещения, имеет гарантированную цепочку поставок
• Долгий срок службы благодаря литому корпусу и прочным контактам

Ограничения применения

• Не допускается установка без защитного кожуха - степень защиты IP00 исключает работу на открытом воздухе или в сырых помещениях без корпуса
• Отсутствие дополнительных контактов - нельзя подключить сигнализацию состояния без внешнего реле
• Требует стационарной фиксации на монтажной плате - невозможно перемещение или установка на DIN-рейку
• Нельзя использовать в цепях постоянного тока - только переменный ток (AC)
• Напряжение питания расцепителя 220 В AC - не совместим с системами на 110 В или 24 В DC

Примеры использования

• Вводной автомат в распределительном щите цеха с мощными насосами и конвейерами
• Защита главной линии питания на заводе по производству стали
• Замена изношенного воздушного выключателя в старом щите без переустройства кабельных каналов
• Цепь управления крупным сварочным оборудованием с возможностью дистанционного отключения
• Объекты с жесткими требованиями к надёжности: нефтегазовые предприятия, химические производства

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий на вашей монтажной плате - габариты должны точно совпадать с чертежом ВА55-43-344730-00
• Подключение независимого расцепителя выполните отдельным кабелем, избегая помех от силовых проводов
• Проверьте уставку магнитного расцепителя - она задана на 16×Iном (32 000 А), что подходит для больших нагрузок; если нужна более чувствительная защита - используйте модель с другим расцепителем
• При использовании в холодных регионах (УХЛ3) убедитесь, что щит не подвергается конденсации - установите нагрев или вентиляцию
• Не открывайте корпус - внутри находятся токоведущие части под напряжением, ремонт не предусмотрен
• Для сигнализации состояния (вкл/выкл) подключите внешнее реле параллельно основному контакту
