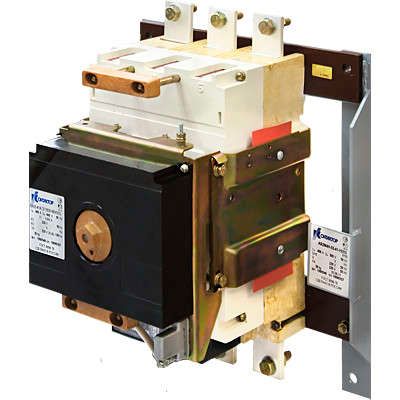

Выключатель автоматический 3п 1500А АВ2М15-56-43 УХЛ3 690В стац. электромагнит. привод Контактор 1027068 Legrand

Автоматический выключатель АВ2М15-56-43 — трёхполюсный устройство с электромагнитным приводом и электронным расцепителем, предназначенное для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленных установках с токами до 1500 А, особенно там, где требуется замена устаревших выключателей серии АВМ. Бренд: Контактор Ульяновск, артикул: АВ2М15-56-43.

Назначение и область применения

Автоматический выключатель АВ2М15-56-43 используется для защиты электрических цепей переменного тока до 660 В и постоянного тока. Он обеспечивает отключение при перегрузках и коротких замыканиях, а также позволяет выполнять до 10 оперативных включений в сутки. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры. Предназначен для замены устаревших моделей серии АВМ.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1500 А
• Номинальное напряжение: 440 В (рабочее); допускается до 660 В (максимальное)
• Номинальная отключающая способность: 20 кА
• Диапазон регулировки тока срабатывания при КЗ: 6000–24000 А
• Тип расцепителя: электронный — точная настройка порогов отключения
• Защита от замыканий на землю: да — возможность подключения внешнего датчика тока утечки
• Тип привода: электромагнитный — управление через внешний сигнал, не требует механического рычага
• Напряжение электропривода: 220 В AC/DC — для удалённого управления
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Степень защиты: IP00 — без защиты от пыли и воды; требует установки в закрытые шкафы
• Способ монтажа: монтажная плата — фиксируется болтами на жестком основании, не имеет DIN-рейки
• Тип дополнительного расцепителя: независимый — позволяет отключить выключатель дистанционно по команде
• Частота: 50/60 Гц
• Высота над уровнем моря: до 4300 м; при высоте свыше 2000 м — снижение номинального тока на 10%, максимальное напряжение — 500 В
• Степень загрязнения: 3 — допустимо наличие проводящей пыли и конденсата

Совместимость и монтаж

АВ2М15-56-43 монтируется исключительно на монтажную плату с помощью болтов. Для правильной установки необходимо соблюдать габариты и расположение отверстий, указанные в чертежах производителя. Отсутствие DIN-рейки делает невозможным использование в типовых щитах с рейкой. Электромагнитный привод требует подключения к сети 220 В для дистанционного отключения. Независимый расцепитель можно использовать совместно с системами аварийного отключения. Учитывайте, что степень защиты IP00 обязывает помещать выключатель внутрь герметичного или защищённого шкафа.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69. Соответствует классу загрязнения 3 — рассчитан на работу в средах с возможностью попадания пыли, масла и конденсата. Защита от замыканий на землю соответствует современным требованиям безопасности. Не применяется в местах с прямым солнечным или радиоактивным излучением.

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту — можно задать порог срабатывания в широком диапазоне (6–24 кА)
• Поддержка независимого расцепителя — удобно для интеграции в автоматизированные системы управления
• Совместимость со старыми установками серии АВМ — упрощает модернизацию оборудования без переделки шкафов
• Работа при высоких токах (1500 А) и больших отключающих способностях (20 кА) — подходит для мощных промышленных нагрузок
• Климатическое исполнение УХЛ3 — надёжна в холодных и влажных помещениях

Ограничения применения

• Не может использоваться вне закрытого шкафа — IP00 не защищает от пыли, влаги и случайного прикосновения
• При установке выше 2000 м над уровнем моря — обязательное снижение рабочего напряжения до 500 В и тока на 10%
• Нельзя применять в местах с прямым солнечным освещением или источниками радиоактивного излучения
• Не предназначен для частых включений — максимум 10 раз в сутки; для частых операций нужен контактор
• Отсутствуют нормальные (НО) контакты — нельзя использовать для сигнализации состояния включения

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с мощными двигателями
• Замена устаревшего АВМ-1500 в модернизируемой линии производства
• Защита крупного преобразователя частоты с током до 1500 А
• Цепь питания конвейера с высокими пусковыми токами, где важна точная настройка защиты от КЗ

Практические советы

• При монтаже проверьте соответствие отверстий на монтажной плате — габариты отличаются от стандартных DIN-устройств
• Обеспечьте доступ к клеммам для обслуживания — выключатель не снимается полностью после установки
• Для работы на высоте >2000 м обязательно пересчитайте номиналы: ток — на 10% меньше, напряжение — не выше 500 В
• Подключайте электропривод 220 В через отдельный автомат — чтобы не терять управление при срабатывании защиты
• Используйте только в закрытых шкафах с защитой от пыли и влаги — даже малое количество грязи может повредить контактную группу
• Проверьте совместимость с вашей системой заземления — функция защиты от замыканий на землю требует корректного подключения датчика тока утечки
