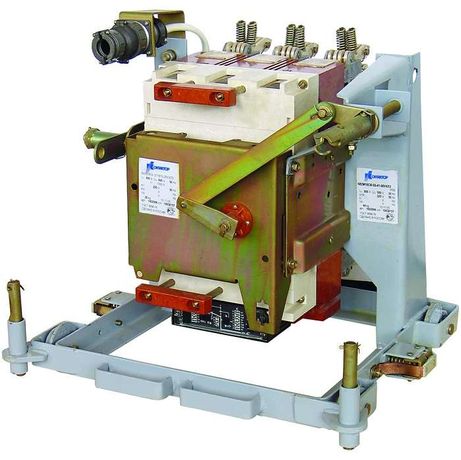

Выключатель автоматический 3п 1000А АВ2М10С-55-41 УХЛ3 690В экспорт Контактор 1030188 Legrand

Автоматический выключатель АВ2М10С-55-41 УХЛ3 экспорт 1000А 660В - трёхполюсный выключатель в литом корпусе с электронным расцепителем, предназначен для защиты мощных электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных установках, где требуется замена устаревших моделей серии АВМ. Бренд Контактор Ульяновск и артикул 1030188 указывают на соответствие серии АВ2М, используемой в энергоёмких системах с напряжением до 500 В.

Назначение и область применения

Автоматический выключатель АВ2М10С-55-41 УХЛ3 экспорт 1000А 660В используется для защиты силовых цепей переменного и постоянного тока от сверхтоков - перегрузок и коротких замыканий. Подходит для нечастых оперативных включений (не более 10 раз в сутки). Области применения: промышленные щиты, распределительные пункты, системы питания станков, конвейеров, насосных и компрессорных установок. Предназначен для замены устаревших автоматов серии АВМ.

Технические характеристики

• Номинальный ток: 1000 А - максимальный длительно допустимый ток через контакты;
• Номинальное напряжение: 500 В - рабочее напряжение главной цепи; при использовании на высоте выше 2000 м напряжение не должно превышать 500 В даже при заявленных 660 В;
• Номинальная отключающая способность: 20 кА - способность безопасно отключить ток короткого замыкания до этого значения;
• Род тока: AC/DC - работает как в сетях переменного, так и постоянного тока;
• Количество полюсов: 3 - защищает три фазы одновременно;
• Тип расцепителя: электронный - обеспечивает точную и регулируемую защиту по току и времени, отличается от тепловых аналогов;
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу внешнего устройства (например, аварийной кнопки или контроллера);
• Напряжение дополнительного расцепителя: 220 В - требует подачи управления именно этим напряжением;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации при температуре от −40C до +40C;
• Степень защиты: IP00 - нет защиты от пыли и воды, устройство должно устанавливаться внутри закрытого шкафа или щита;
• Способ монтажа: монтажная плата - крепится болтами к плате или раме, не имеет DIN-рейки;
• Вид привода: ручной - включение и отключение осуществляется вручную через рычаг;
• Степень загрязнения: 3 - допускается наличие проводящей пыли и временных конденсатов, характерно для промышленных помещений;
• Высота эксплуатации: до 4300 м - при высоте свыше 2000 м необходимо снижать номинальный ток на 10%.

Совместимость и монтаж

Автоматический выключатель АВ2М10С-55-41 УХЛ3 экспорт 1000А 660В монтируется на монтажной плате с помощью болтов. Для правильной установки важно соблюдать шаг крепления и момент затяжки, указанные в документации завода-изготовителя. Отсутствие DIN-рейки исключает возможность установки в типовые шкафы с этой системой крепления. Монтаж должен выполняться в сухих, хорошо вентилируемых помещениях. Нельзя использовать в открытых зонах или там, где есть риск попадания брызг, пыли или жидкости - степень защиты IP00 не предусматривает никакой внешней защиты.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69. Соответствует классу степени загрязнения 3 и типу атмосферы II - то есть рассчитан на промышленную среду с повышенным уровнем пыли и влажности. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Наличие независимого расцепителя позволяет интегрировать устройство в системы безопасности и автоматизации.

Преимущества

• Замена устаревших АВМ - совместим по габаритам и функциям, что упрощает реконструкцию старых объектов;
• Электронный расцепитель - точнее, чем тепловые, реагирует на перегрузки и позволяет настраивать время задержки;
• Поддержка AC/DC - универсальность для различных типов нагрузок, включая преобразователи и сварочные аппараты;
• Независимый расцепитель - даёт возможность дистанционного отключения, повышает безопасность обслуживания;
• Высокая отключающая способность (20 кА) - подходит для крупных промышленных сетей с большими токами КЗ;
• Климатическое исполнение УХЛ3 - надёжна в регионах с суровым климатом, включая Сибирь и Дальний Восток.

Ограничения применения

• Не применяется вне закрытых шкафов - IP00 не защищает от пыли, влаги и механических воздействий;
• На высоте выше 2000 м номинальный ток снижается на 10%, а напряжение не должно превышать 500 В - игнорирование этого ограничения ведёт к перегреву и выходу из строя;
• Не предназначен для частых коммутаций - более 10 включений в сутки может снизить срок службы контактов;
• Требуется внешнее питание 220 В для работы независимого расцепителя - без него эта функция недоступна;
• Отсутствуют встроенные средства контроля состояния - необходимы внешние сигнализаторы и датчики для диагностики.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью до 600–700 кВт;
• Щиты питания больших конвейерных линий на пищевых и химических производствах;
• Замена отказавшего автомата АВМ в существующем оборудовании без переделки шкафа;
• Цепи постоянного тока в системах зарядки аккумуляторов или на транспорте (электровозы, метрополитены);
• Объекты с высокой степенью загрязнения - цеха с металлообработкой, угольными терминалами, портовыми комплексами.

Практические советы

• При монтаже проверьте соответствие сечения кабеля и номинального тока - для 1000 А потребуются медные жилы сечением не менее 2×185 мм2;
• Убедитесь, что напряжение сети не превышает 500 В, особенно если оборудование установлено выше 2000 м над уровнем моря;
• Для работы независимого расцепителя подключите источник 220 В переменного тока - лучше через стабилизированный блок питания;
• Не устанавливайте в местах с прямым солнечным светом или рядом с источниками радиоактивного излучения - указано в техдокументации;
• При замене АВМ - сравните габариты и положение клемм, чтобы не менять кабельную разводку;
• Регулярно проверяйте состояние контактов и креплений - из-за высокого тока нагрев и окисление могут возникнуть быстрее, чем в маломощных аппаратах.
