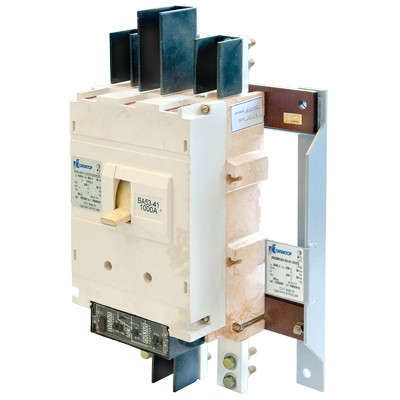

Выключатель автоматический АВ2М10С-55-41-УХЛ3 Стац Ручн 800А, 690В | 1003390 Контактор (Legrand)

Автоматический выключатель АВ2М10С-55-41-УХЛ3 — трёхполюсный аппарат с номинальным током 800 А и отключающей способностью 20 кА, предназначен для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в промышленных установках как замена устаревшим выключателям серии АВМ. Производится компанией Контактор Ульяновск в рамках серии АВ2М.

Назначение и область применения

Автоматический выключатель АВ2М10С-55-41-УХЛ3 используется для безопасного отключения электрических цепей при аварийных ситуациях — перегрузках и коротких замыканиях. Также допускается редкая ручная коммутация (не чаще 10 раз в сутки). Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры. Может применяться в сетях с переменным током до 660 В и частотой 50–60 Гц, а также в цепях постоянного тока.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение: 440 В (рабочее); максимальное — 660 В (для отключения)
• Отключающая способность: 20 кА
• Диапазон тока короткого замыкания: 3200–12800 А
• Тип расцепителя: электронный — обеспечивает точную и регулируемую защиту
• Дополнительный расцепитель: независимый, с питанием 220 В — позволяет удалённо отключить выключатель по сигналу
• Род тока: AC/DC
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности
• Степень защиты: IP00 — без внешней защиты, требует установки в закрытые шкафы
• Способ монтажа: на монтажную плату — фиксируется болтами через отверстия в основании
• Вид привода: ручной — управление осуществляется рычагом вручную
• Степень загрязнения: 3 — рассчитан на работу в средах с проводящей пылью, маслом, конденсатом

Совместимость и монтаж

АВ2М10С-55-41-УХЛ3 совместим со старыми установками, где использовались выключатели серии АВМ. Монтаж выполняется на металлическую монтажную плиту с помощью четырёх крепёжных отверстий. Для правильной сборки необходимо соблюдать момент затяжки болтов — не более 15 Н·м. Подключение кабелей — сверху и снизу, с зажимами на медных жилах сечением до 2×240 мм². Дополнительный расцепитель на 220 В подключается отдельными проводами к контролирующей системе. Обязательно использовать клеммы с гильзами для многожильных проводов.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60947-2 и ГОСТ 15150-69. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Сертифицирован для работы в условиях степени загрязнения 3 — подходит для цехов с пылью, масляными брызгами и влажностью. Не предназначен для открытой установки — IP00 исключает защиту от прикосновений и попадания посторонних предметов.

Преимущества

• Электронный расцепитель даёт возможность настройки порогов срабатывания по времени и току — повышает надёжность защиты
• Поддержка независимого расцепителя — удобно для интеграции в системы АСУ ТП
• Совместимость с устаревшими установками серии АВМ — позволяет заменить оборудование без переделки шкафа
• Высокая отключающая способность (20 кА) — защищает даже в мощных сетях с большими токами КЗ
• Климатическое исполнение УХЛ3 — устойчив к холоду и влаге, подходит для неотапливаемых помещений

Ограничения применения

• Не применяется при высоте более 2000 м над уровнем моря без снижения номинального тока на 10% и напряжения до 500 В
• Имеет степень защиты IP00 — обязательно требуется установка внутри герметичного или закрытого электрошкафа
• Не рекомендован для частых операций включения/выключения — максимум 10 раз в сутки
• Не предназначен для работы под прямыми солнечными лучами или в местах с радиоактивным излучением
• Нельзя использовать в помещениях с агрессивными химическими парами — тип атмосферы II ограничен по коррозионной активности

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками
• Защита питающих линий к конвейерной системе на пищевом заводе
• Замена отказавшего автомата АВМ в существующем щите без изменения кабельных трасс
• Цепь питания насосной группы в водопроводной станции с возможностью дистанционного отключения

Практические советы

• При монтаже проверьте соответствие сечения кабелей и зажимов — перегрев возникает при недостаточном контакте
• Для работы на высоте 2000–4300 м обязательно снижайте рабочий ток на 10%, чтобы избежать перегрева
• Проверяйте целостность изоляции и чистоту контактных поверхностей перед первым включением
• Дополнительный расцепитель на 220 В подключайте через отдельный автомат — он не защищён внутренним расцепителем
• Не используйте АВ2М10С-55-41-УХЛ3 в качестве рубильника — он не рассчитан на частые ручные коммутации
• При замене старого АВМ — совпадают габариты и положение крепёжных отверстий, что ускоряет замену
