Выключатель автоматический АВ2М10НВ-53-41 Ручн Выдв 800А, 690В | 1002003 Контактор (Legrand)

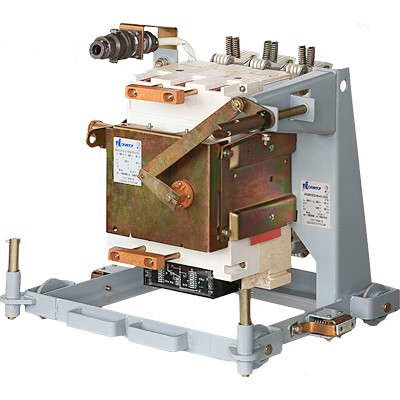

Автоматический выключатель АВ2М10НВ-53-41 от Контактор Ульяновск - трёхполюсный коммутационный аппарат с ручным выдвижением на 800 А, предназначенный для защиты и управления силовыми цепями переменного и постоянного тока в условиях умеренного и холодного климата (УХЛ3). Обеспечивает надёжное отключение при коротких замыканиях и перегрузках, подходит для установки в щитах и распределительных устройствах промышленного типа.

Назначение и область применения

Автоматический выключатель АВ2М10НВ-53-41 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в системах низкого напряжения до 690 В, в том числе на промышленных объектах: станциях преобразования частоты, распределительных щитах, конвейерах, насосных станциях и других мощных нагрузках. Благодаря выкатному исполнению, устройство удобно обслуживать и менять без демонтажа всей системы.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Номинальное напряжение: 440 В (рабочее); допускается использование до 690 В
• Номинальная отключающая способность: 20 кА
• Тип расцепителя: электромагнитный + электронный
• Уставка срабатывания магнитного расцепителя: 12,5 × In (т.е. 10 000 А при Iн=800 А)
• Диапазон регулировки срабатывания по короткому замыканию: 3200–12 800 А
• Род тока: переменный (AC) и постоянный (DC)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытые шкафы
• Тип привода: ручной, с возможностью выдвижения для доступа к контактам
• Способ монтажа: на монтажную плату (панель)
• Дополнительный расцепитель: независимый, с питанием 220 В AC/DC
• Количество нормально открытых контактов: 0

Совместимость и монтаж

Автоматический выключатель АВ2М10НВ-53-41 монтируется на специализированную монтажную плату или раму, совместимую с серийными решениями АВ2М. Для подключения используются болтовые зажимы - рекомендуется использовать медные жилы сечением не менее 120 мм2. Выкатная конструкция позволяет выводить устройство из шкафа для осмотра, тестирования или замены без отключения всех цепей. Установка должна выполняться вертикально, с соблюдением минимальных зазоров вокруг аппарата для теплоотвода. Не предназначен для монтажа в открытом виде - требуется герметичный шкаф с классом защиты не ниже IP54.

Безопасность и стандарты

АВ2М10НВ-53-41 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электромагнитный и электронный расцепители обеспечивают селективное отключение, предотвращая ложные срабатывания. Независимый расцепитель на 220 В позволяет удалённо отключать устройство через кнопку или сигнал от системы управления. Отсутствие степени защиты IP00 требует обязательного размещения внутри защищённого электрошкафа.

Преимущества

• Выкатная конструкция упрощает техобслуживание и снижает время простоя
• Широкий диапазон настройки расцепителя (3200–12 800 А) позволяет точно адаптировать защиту под конкретную нагрузку
• Поддержка переменного и постоянного тока расширяет возможности применения
• Наличие независимого расцепителя даёт возможность интеграции в системы автоматизации
• Климатическое исполнение УХЛ3 гарантирует работу в суровых условиях - на открытых площадках, в цехах с высокой влажностью

Ограничения применения

• Не применяется в открытом исполнении - IP00 исключает эксплуатацию вне шкафа
• Номинальное напряжение 440 В - при работе выше этого значения необходимо проверять соответствие изоляционной прочности; максимальное рабочее напряжение 690 В допускается лишь при условии соблюдения всех норм безопасности
• Отсутствие встроенных вспомогательных контактов - для сигнализации состояния требуется внешняя система
• Не подходит для частых операций включения/отключения - рассчитан на основную защиту, а не на частую коммутацию

Примеры использования

• Защита главного входа в промышленный цех с мощностью более 500 кВт
• Коммутирующее устройство перед частотным преобразователем на конвейере
• Центральный автомат в распределительном пункте металлургического производства
• Щит питания крупного насосного узла с DC-питанием

Практические советы

• При выборе места установки учтите, что выкатной механизм требует свободного пространства спереди минимум 800 мм для полного выведения аппарата
• Проверьте соответствие сечения кабеля и момента затяжки болтов - недостаточно плотное соединение вызывает нагрев и выход из строя
• Для работы с независимым расцепителем используйте источник 220 В с гарантированной стабильностью - скачки напряжения могут препятствовать отключению
• При использовании в цепях с постоянным током убедитесь, что дугогашение рассчитано на DC - в этом случае отключающая способность сохраняется только при соблюдении полярности
• Регулярно проверяйте состояние контактов и механизма выдвижения - особенно после аварийных отключений
