Выключатель автоматический 3п 250А АВ2М4НВ-53-41 УХЛ3 690В выдвижн. ручн. привод Контактор 1027573 Legrand

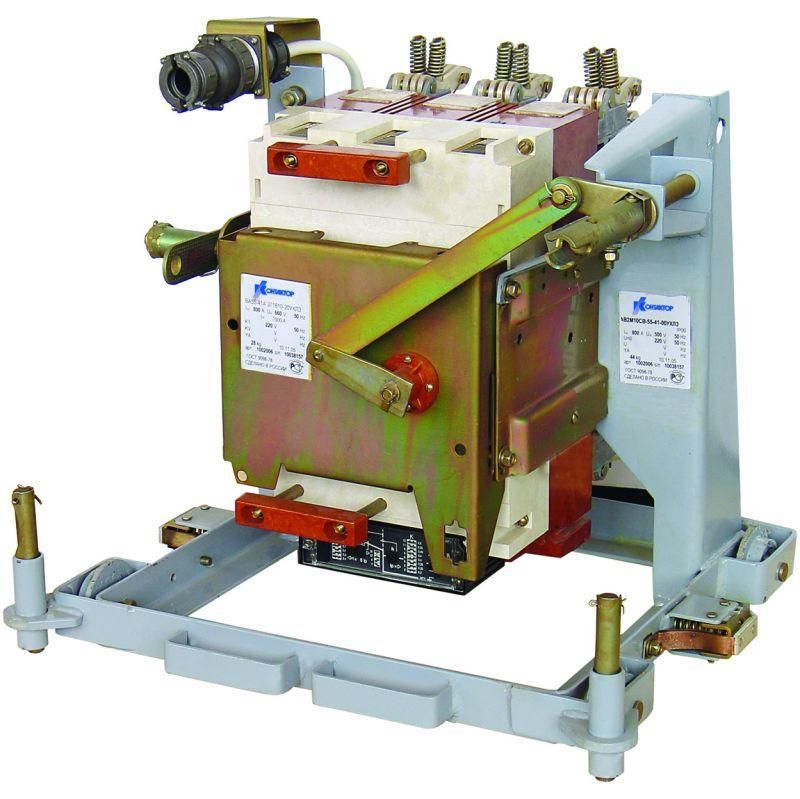

Автоматический выключатель АВ2М4НВ-53-41 от Контактор Ульяновск - трёхполюсный выключатель в литом корпусе с ручным выдвижным приводом, рассчитанный на работу в сетях до 500 В переменного тока. Предназначен для защиты электрооборудования от перегрузок и коротких замыканий, а также для редких оперативных отключений. Подходит для замены устаревших моделей серии АВМ.

Назначение и область применения

Автоматический выключатель АВ2М4НВ-53-41 используется в силовых цепях переменного тока с частотой 50–60 Гц, где требуется надёжная защита от сверхтоков. Применяется в распределительных щитах промышленных объектов: на заводах, в цехах, на конвейерах, в системах управления технологическим оборудованием. Также подходит для замены старых автоматов серии АВМ при реконструкции электросетей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 500 В (при высоте выше 2000 м); максимальное рабочее напряжение - 660 В
• Номинальная отключающая способность: 20 кА
• Тип расцепителей: электромагнитный (с уставкой 50In) + электронный
• Дополнительный расцепитель: расцепитель нулевого напряжения (220 В)
• Род тока: переменный и постоянный (AC/DC)
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытый шкаф
• Способ монтажа: на монтажную плату (панель)
• Привод: ручной, выдвижной - позволяет физически извлекать устройство из сборки для обслуживания
• Степень загрязнения: 3 - допустимо наличие проводящей пыли и конденсата

Совместимость и монтаж

АВ2М4НВ-53-41 предназначен для установки на специализированную монтажную плату, совместимую с габаритами серии АВ2М. Выдвижная конструкция обеспечивает безопасный доступ к контактам без демонтажа всей системы. Для монтажа необходима жесткая фиксация на металлической раме с соблюдением шага крепления, соответствующего оригинальному исполнению АВМ. Не используйте для поверхностного монтажа - отсутствие степени защиты IP00 требует герметичного корпуса или шкафа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69. Расцепители обеспечивают селективное отключение: электромагнитный реагирует на короткое замыкание (50In), электронный - на длительные перегрузки. Наличие расцепителя нулевого напряжения предотвращает самозапуск оборудования после восстановления питания. Работа возможна на высоте до 4300 м, но при превышении 2000 м - снижаются номинальные значения тока и напряжения.

Преимущества

• Выдвижная конструкция упрощает техобслуживание и замену без отключения всей сети
• Поддержка двух типов расцепителей даёт точную адаптацию под нагрузку
• Совместимость со старыми установками серии АВМ - минимизирует затраты на модернизацию
• Работа с DC и AC - универсальность для сложных систем
• Устойчивость к загрязнённой среде (степень загрязнения 3) - подходит для цехов с пылью и маслом

Ограничения применения

• Не применяется вне защищённых шкафов - степень защиты IP00 исключает открытую установку
• На высоте выше 2000 м необходимо снижать номинальный ток на 10%, а напряжение - не более 500 В
• Запрещено использование при прямом солнечном или радиоактивном излучении
• Частота оперативных включений - не более 10 раз в сутки; частые циклы сокращают срок службы контактов
• Не предназначен для защиты бытовых сетей - слишком большой ток срабатывания и отсутствие защиты от утечек

Примеры использования

• Главный входной автомат в распределительном щите цеха с мощными станками
• Защита питающей линии конвейерной системы на пищевом производстве
• Замена отказавшего автомата АВМ-250 в существующем щите без переделки монтажной платы
• Цепь управления насосной станцией с требованием аварийного отключения при потере напряжения

Практические советы

• При замене АВМ проверьте соответствие габаритов и положения клемм - АВ2М4НВ-53-41 имеет аналогичную посадку
• Для работы на высоте 2500–4300 м обязательно уменьшите номинальный ток до 225 А
• Обеспечьте принудительную вентиляцию шкафа - даже при УХЛ3 перегрев снижает долговечность
• Проверяйте целостность расцепителя нулевого напряжения перед запуском - он должен сработать при пропадании 220 В на катушке
• Не используйте для цепей с частыми пусками (например, лифты, компрессоры) - риск износа контактов высок
