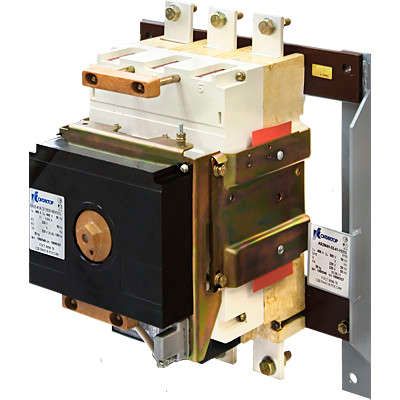

Выключатель автоматический АВ2М10С-55-41 Э/Магн Стац ном. ток 1000А | 1021869 Контактор (Legrand)

Автоматический выключатель стационарный 3-полюсный 1000 А с электромагнитным приводом АВ2М10С-55-41 УХЛ3 предназначен для защиты и коммутации мощных электрических цепей в промышленных установках. Этот аппарат - прямая замена устаревшим моделям серии АВМ, создан на базе проверенных решений ВА50-41/43 и рассчитан на работу в сложных условиях с повышенными требованиями к надежности.

Назначение и область применения

Выключатель АВ2М10С-55-41 УХЛ3 используется в силовых цепях переменного и постоянного тока для:

• защиты от коротких замыканий и перегрузок;
• необходимости редких оперативных включений/отключений (до 10 раз в сутки);
• обеспечения безопасности в системах с высокими токами - например, в распределительных щитах крупных заводов, на входе в трансформаторные подстанции, в цепях питания больших двигателей и конвейеров.

Подходит для установки в помещениях с классом загрязнения 3 по ГОСТ IEC 60947-1-2017. Применяется там, где требуется замена старых выключателей серии АВМ без переделки шины или кабельных вводов.

Технические характеристики

• Количество полюсов: 3 - обеспечивает трёхфазную защиту.
• Номинальный ток: 1000 А - способен длительно проводить ток такой величины без перегрева.
• Отключающая способность: 20 кА - способен безопасно отключить максимальный ток короткого замыкания до 20 тысяч ампер.
• Номинальное напряжение: 550 В (для AC/DC) - работает в сетях до этой величины; допускается использование в цепях до 660 В, но с ограничениями при высоте над уровнем моря.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания по току и времени.
• Диапазон регулировки тока КЗ: 4000–16000 А - можно задать чувствительность защиты от короткого замыкания в этом интервале.
• Напряжение дополнительного расцепителя: 220 В - управление отключением возможно через внешний сигнал (например, от системы аварийного отключения).
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - устройство не имеет внешней защиты, требует установки в закрытые щиты или камеры.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Защита от замыканий на землю: да - наличие функции защиты от утечек тока на корпус (при условии подключения соответствующего датчика).
• Способ монтажа: монтажная плата - фиксируется болтами на жестком основании, не является вставным или шинным.

Совместимость и монтаж

Выключатель АВ2М10С-55-41 УХЛ3 проектировался как прямая замена для изделий серии АВМ, поэтому сохраняет аналогичные габариты и положение клемм. Монтаж осуществляется на металлическую плату с помощью болтов - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Подключение кабелей выполняется сверху и снизу - важно использовать медные жилы с площадью сечения, соответствующей номинальному току 1000 А (обычно 2×240–300 мм2). Для работы с дополнительным расцепителем на 220 В требуется подвести питание от отдельного источника. Наличие IP00 требует обязательной установки в защищённый корпус - открытая эксплуатация недопустима.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60947-2 и ГОСТ 15150-69. Защита от замыканий на землю реализуется по принципу дифференциального тока - при наличии внешнего датчика. Устройство не содержит элементов, повышающих риск возгорания при правильной эксплуатации. Однако из-за отсутствия степени защиты (IP00) и наличия открытых токоведущих частей, доступ к активным контактам возможен только после полного отключения и блокировки цепи.

Преимущества

• Высокая отключающая способность (20 кА) делает его подходящим для крупных промышленных объектов.
• Электронный расцепитель позволяет точнее настроить защиту против перегрузок и КЗ, чем механические аналоги.
• Поддержка DC и AC - универсальность для смешанных систем.
• Функция защиты от замыканий на землю повышает уровень безопасности в системах с глухозаземлённой нейтралью.
• Совместимость со старыми установками серии АВМ - минимизирует расходы на реконструкцию.

Ограничения применения

• Не применяется в открытом воздухе - степень защиты IP00 исключает любое воздействие пыли, влаги и механических повреждений.
• При высоте установки выше 2000 метров над уровнем моря номинальный ток следует снижать на 10%, а рабочее напряжение - не превышать 500 В.
• Не предназначен для частых коммутаций - более 10 включений/выключений в сутки может сократить срок службы.
• Требует принудительного охлаждения или хорошей вентиляции в щите при работе близко к пределу 1000 А.
• Не оснащен встроенными контактами - нельзя использовать как переключатель или сигнализацию без внешних компонентов.

Примеры использования

• Главный ввод в распределительный щит цеха с мощностью 500–800 кВт.
• Защита питающей линии к большому асинхронному двигателю (более 400 кВт).
• Цепь питания конвейера с частотным преобразователем и высоким пусковым током.
• Замена устаревшего автомата АВМ-1000 в существующем щите без изменения кабельных вводов.

Практические советы

• При монтаже используйте только качественные медные кабели с достаточным сечением - маленькое сечение вызовет нагрев и выход из строя.
• Обязательно проверьте соответствие напряжения дополнительного расцепителя (220 В) вашей системе управления - неверное напряжение приведёт к отказу отключения.
• При установке на высоте >2000 м обязательно скорректируйте номиналы - игнорирование этого правила может привести к ложным срабатываниям или перегреву.
• Для защиты от пыли и влаги всегда помещайте выключатель АВ2М10С-55-41 УХЛ3 внутрь герметичного щита с классом защиты не ниже IP54.
• Проверяйте состояние контактов и клемм каждые 6–12 месяцев - особенно при работе на грани номинала 1000 А.
