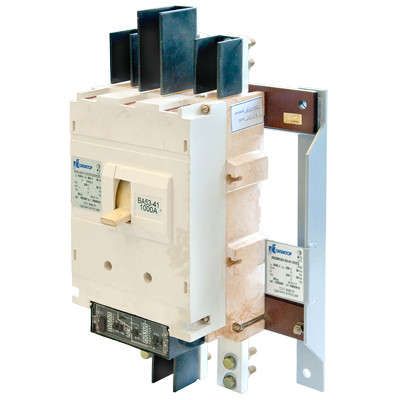

Автоматический выключатель АВ2М4Н-53-41-УХЛ3 от Контактор Ульяновск — трёхполюсный аппарат в литом корпусе с номинальным током 250 А и отключающей способностью 20 кА, предназначен для защиты сетей переменного и постоянного тока в промышленных установках. Он заменяет устаревшие модели серии АВМ и совместим с системами на базе ВА50-41/ВА50-43.

Назначение и область применения

Автоматический выключатель АВ2М4Н-53-41-УХЛ3 защищает электрические цепи от коротких замыканий и перегрузок. Применяется в силовых щитах промышленного оборудования: станках, конвейерах, пускателях, распределительных устройствах. Подходит для нечастых операций включения-выключения — до 10 раз в сутки. Нельзя использовать для частого ручного управления — он не рассчитан на частые коммутации, как контактор.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 440 В (рабочее); допускается до 690 В (максимальное)
• Отключающая способность: 20 кА
• Род тока: переменный (AC) и постоянный (DC)
• Тип расцепителя: электромагнитный + электронный
• Диапазон регулировки тока КЗ: 1000–4000 А (настраивается под нагрузку)
• Уставка магнитного расцепления: 16 In (кратность к номинальному току)
• Дополнительный расцепитель: независимый, с питанием 220 В
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, в условиях повышенной влажности
• Степень защиты: IP00 — без внешней защиты, требует установки в закрытый шкаф
• Способ монтажа: на монтажную плату (фиксация болтами через отверстия)
• Привод: ручной — управление только механическим рычагом
• Количество контактов: 0 — не имеет вспомогательных контактов

Совместимость и монтаж

АВ2М4Н-53-41-УХЛ3 монтируется на монтажную плату — фиксируется болтами через четыре отверстия в основании. Для правильной установки проверьте соответствие габаритов и шага крепёжных отверстий с конструкцией платы. Не используйте адаптеры или переходники — устройство не предусматривает DIN-рейку. Совместим со старыми щитами, где ранее стояли автоматы серии АВМ, ВА50-41, ВА50-43 — можно менять напрямую без переделки проводки. Монтаж возможен только в вертикальном положении.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ IEC 60947-1-2017 и ГОСТ 15150-69. Соответствует классу степени загрязнения 3 — допускает наличие проводящей пыли и временные конденсаты. Не применяется в средах с прямым солнечным или радиоактивным излучением. Работает при высоте до 4300 м над уровнем моря; при высоте свыше 2000 м необходимо снижать рабочий ток на 10%, а максимальное напряжение — не более 500 В.

Преимущества

• Поддерживает два типа расцепителей — быстрое отключение при КЗ (электромагнитный) и точная настройка по перегрузке (электронный)
• Наличие независимого расцепителя позволяет удалённо отключить аппарат по сигналу от системы управления (например, от PLC)
• Высокая отключающая способность (20 кА) обеспечивает безопасность даже в мощных промышленных сетях
• Климатическое исполнение УХЛ3 делает его пригодным для работы в холодных и влажных помещениях (цеха, элеваторы, теплицы)
• Простая замена устаревших моделей АВМ без изменения схемы подключения

Ограничения применения

• Не предназначен для частых включений — максимум 10 раз в сутки
• Степень защиты IP00 — обязательно требуется установка в герметичный или закрытый электрошкаф
• Отсутствуют вспомогательные контакты — нельзя подключить сигнализацию состояния “вкл/выкл” без внешних компонентов
• На высоте >2000 м снижаются предельные значения тока и напряжения — важно учесть при проектировании
• Не совместим с DIN-рейкой — монтаж только на плату

Примеры использования

• Защита двигателя 160 кВт на конвейере в пищевой промышленности
• Главный входной автомат в распределительном щите цеха с несколькими станками
• Замена отказавшего автомата АВМ-250 в старом щите на заводе
• Цепь питания насосной группы в условиях повышенной влажности (УХЛ3)

Практические советы

• При монтаже на плату соблюдайте момент затяжки болтов — не переусердствуйте, чтобы не повредить литой корпус
• Для настройки тока срабатывания КЗ используйте только рекомендованную шкалу 1000–4000 А — выход за границы может привести к неверному срабатыванию
• Если используется независимый расцепитель на 220 В — проверьте целостность цепи управления перед запуском
• При работе на высоте 2000–4300 м — уменьшите номинальный ток на 10% и не превышайте 500 В в главной цепи
• Не устанавливайте в местах с постоянными выбросами металлической пыли — даже при IP00 риск пробоя между контактами возрастает
