Выключатель автоматический АВ2М4СВ-55-41-УХЛ3 Э/Магн Выдв 400А, 690В | 1000555 Контактор (Legrand)

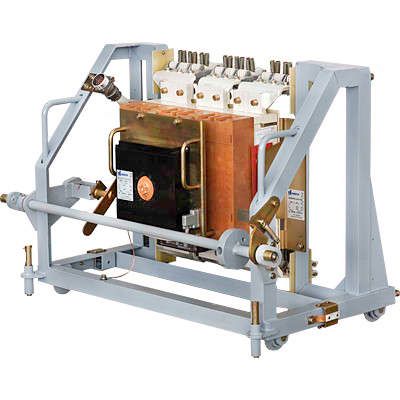

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 от бренда Контактор Ульяновск — трёхполюсный выкатной аппарат с электромагнитным расцепителем и электроприводом на 220 В, предназначенный для защиты и коммутации силовых цепей до 400 А в условиях умеренного и холодного климата. Он сочетает надёжную отключающую способность 20 кА с возможностью удалённого управления, что делает его удобным для промышленных систем с высокими требованиями к безопасности.

Назначение и область применения

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей переменного и постоянного тока. Он защищает оборудование от перегрузок и коротких замыканий, автоматически размыкая цепь при аварийных токах. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, в системах энергообеспечения с высокой нагрузкой. Подходит для установки в помещениях с контролируемым микроклиматом, соответствующих классу УХЛ3.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Отключающая способность: 20 кА
• Номинальное напряжение: 500 В (максимальное рабочее — 690 В)
• Диапазон токов короткого замыкания: 1600–6400 А
• Тип расцепителя: электронный (для точной настройки порогов срабатывания)
• Тип привода: электромагнитный с внешним электроприводом на 220 В
• Род тока: AC/DC
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C
• Степень защиты: IP00 — без защиты от пыли и воды, требует установки в закрытых корпусах
• Способ монтажа: на монтажную плату (панель)
• Тип дополнительного расцепителя: независимый — позволяет отключать устройство дистанционно
• Количество контактов: 0 — не имеет встроенных вспомогательных контактов

Совместимость и монтаж

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 предназначен для установки на специализированную монтажную плату или раму, совместимую с конструкцией серии АВ2М. Для подключения используются болтовые зажимы на входных и выходных клеммах — сечение кабеля рекомендуется 70–185 мм². Электропривод подключается отдельными проводами к сети 220 В; он управляет механизмом выдвижения и отключения, позволяя оператору дистанционно включать/выключать устройство без физического доступа к нему. Обязательно соблюдать посадочные габариты, указанные в чертежах производителя — отклонения могут повредить механизмы выкатного блока.

Безопасность и стандарты

АВ2М4СВ-55-41-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает ступенчатую защиту: от перегрузки (обратнозависимая характеристика) и от короткого замыкания (мгновенное срабатывание). Наличие независимого расцепителя позволяет интегрировать устройство в системы АСУ ТП и сигнализации. Однако из-за степени защиты IP00 использование вне герметичных шкафов запрещено — риск поражения током и повреждения внутренних элементов при попадании влаги или пыли.

Преимущества

• Выкатная конструкция позволяет легко демонтировать выключатель для обслуживания без отключения всей линии — достаточно выдвинуть блок на направляющие.
• Электропривод на 220 В даёт возможность дистанционного управления — снижает необходимость вручную работать рядом с токоведущими частями.
• Электронный расцепитель обеспечивает более точную и настраиваемую защиту по сравнению с термомагнитными аналогами.
• Поддержка работы как от переменного, так и от постоянного тока расширяет возможности применения в сложных системах.
• Климатическое исполнение УХЛ3 гарантирует стабильную работу в неотапливаемых помещениях и на открытых площадках в зимний период.

Ограничения применения

• Не допускается установка в открытом виде — степень защиты IP00 требует обязательного размещения внутри электрошкафа или ящика.
• Отсутствие встроенных вспомогательных контактов усложняет интеграцию в системы контроля — требуется внешняя арматура для передачи сигналов состояния.
• Напряжение электропривода фиксировано на 220 В — нельзя использовать с другими источниками питания без преобразователей.
• Максимальное напряжение 690 В действует только при условии соблюдения всех правил изоляции и заземления — превышение недопустимо даже кратковременно.
• Не предназначен для частых циклов включения/отключения — рассчитан на основную защиту, а не на оперативное управление.

Примеры использования

• Главный ввод в промышленный цех с мощностью до 250 кВт — защита от КЗ и перегрузки.
• Щитовая на производстве с конвейерной линией — дистанционное отключение при аварии через кнопку на пульте управления.
• Система бесперебойного питания с выпрямителями — работа с постоянным током до 400 А.
• Горячий цех с колебаниями температуры — применение в условиях УХЛ3 без необходимости в кондиционировании шкафа.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов — неверный момент вызывает нагрев и отказ контактов.
• При использовании электропривода убедитесь, что питание 220 В стабильно — скачки напряжения могут повредить катушку привода.
• Для интеграции в АСУ ТП используйте внешние реле или модули ввода-вывода — поскольку контактов в самом выключателе нет, сигналы состояния нужно получать отдельно.
• Обслуживание: регулярно осматривайте контакты на окисление, особенно при работе с DC-током — он усиливает эрозию.
• При замене устройства — всегда используйте оригинальные выкатные направляющие от серии АВ2М, чтобы избежать перекоса и заклинивания.
