Выключатель автоматический АВ2М4СВ-55-41-УХЛ3 Ручн Выдв 250А, 690В | 1014581 Контактор (Legrand)

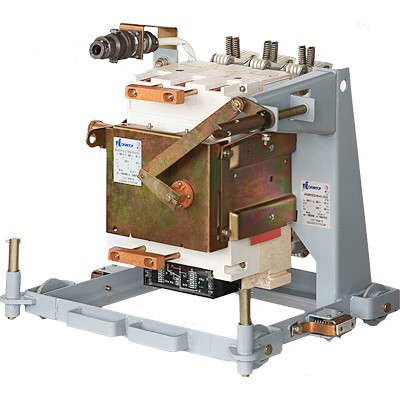

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 - трёхполюсный коммутационный аппарат с ручным выдвижным приводом, предназначенный для защиты и управления электрическими цепями до 500 В переменного и постоянного тока. Бренд Контактор Ульяновск и серия АВ2М обеспечивают надёжность в промышленных условиях, а конструкция с выкатным механизмом упрощает обслуживание. Артикул 1014581 соответствует требованиям к применению в системах с высокой нагрузкой.

Назначение и область применения

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, в системах освещения и силовых установках с номинальным напряжением до 500 В. Подходит для сетей с токами короткого замыкания от 1000 до 4000 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Отключающая способность: 23 кА
• Номинальное напряжение: 500 В
• Род тока: переменный и постоянный (AC/DC)
• Тип расцепителя: электронный - обеспечивает точную и регулируемую защиту от перегрузок и КЗ
• Дополнительный расцепитель: независимый, с питанием 220 В - позволяет удалённо отключать устройство по сигналу
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытые шкафы или щиты
• Конструкция: выкатная - позволяет выводить модуль из корпуса для обслуживания без демонтажа проводов
• Способ монтажа: на монтажную плату - фиксируется через отверстия и крепёжные элементы на жесткой поверхности
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов, требуется внешняя комплектация

Совместимость и монтаж

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 монтируется исключительно на монтажную плату. Для правильной установки необходимо соблюдать габариты и расположение крепёжных отверстий. Провода подключаются через винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением, соответствующим току 250 А. Выкатной механизм позволяет легко выдвигать устройство для проверки состояния контактов или замены расцепителя. Обслуживание возможно только при отключенном питании.

Безопасность и стандарты

АВ2М4СВ-55-41-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Наличие независимого расцепителя на 220 В позволяет интегрировать устройство в системы аварийного отключения. Однако из-за степени защиты IP00 использование вне защищённых шкафов недопустимо - это требование безопасности.

Преимущества

• Выкатная конструкция ускоряет сервисное обслуживание - не нужно отключать всю цепь для доступа к механизму
• Электронный расцепитель даёт более точную и настраиваемую защиту по сравнению с классическими тепловыми и магнитными
• Поддержка AC/DC делает устройство универсальным для различных типов нагрузок
• Климатическое исполнение УХЛ3 позволяет работать в суровых условиях без дополнительного обогрева или охлаждения
• Независимый расцепитель на 220 В удобен для автоматизации и дистанционного управления

Ограничения применения

• Не предназначен для установки на открытом воздухе или в помещениях без защиты - степень IP00 требует обязательного размещения в электрошкафу
• Отсутствие встроенных вспомогательных контактов - для сигнализации состояния или блокировки нужны внешние устройства
• Номинальное напряжение 500 В - нельзя использовать в сетях выше этого значения, даже если система рассчитана на 690 В
• Требуется профессиональный монтаж - неверное затягивание клемм или неправильная настройка расцепителя могут привести к отказу

Примеры использования

• Защита главного входа на промышленном участке с мощностью до 150 кВт
• Коммутация и защита частотного преобразователя в системе конвейерного производства
• Распределительный щит насосной станции с переменным током и возможностью дистанционного отключения
• Система питания сварочного оборудования с импульсными нагрузками

Практические советы

• При выборе убедитесь, что посадочные отверстия на вашей монтажной плате совпадают с габаритами АВ2М4СВ-55-41-УХЛ3 - отличается от стандартных DIN-рейки
• Для работы с независимым расцепителем используйте качественный источник 220 В - скачки напряжения могут вызвать некорректное срабатывание
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых операциях включения/отключения
• Не применяйте этот выключатель в качестве обычного рубильника - он не рассчитан на частые ручные коммутации без нагрузки
• При необходимости добавьте вспомогательные контакты или блокировочные модули от того же производителя - они совместимы с серией АВ2М
