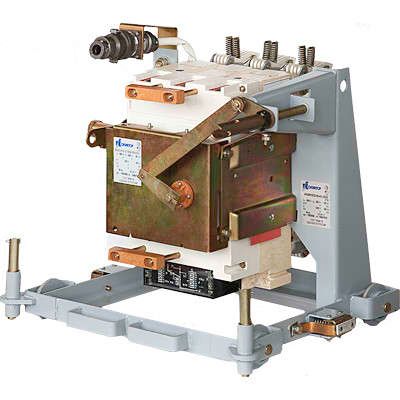

Выключатель автоматический АВ2М10НВ-53-41-УХЛ3 Ручн Выдв 800А, 690В | 1000536 Контактор (Legrand)

Автоматический выключатель АВ2М10НВ-53-41-УХЛ3 - трёхполюсный коммутационный аппарат с ручным выдвижным приводом, предназначенный для защиты и управления силовыми цепями переменного и постоянного тока в условиях умеренного и холодного климата. Изделие относится к серии АВ2М и выпускается компанией Контактор Ульяновск.

Назначение и область применения

Автоматический выключатель АВ2М10НВ-53-41-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, на участках с высокими токами короткого замыкания - например, на вводах питания, в системах управления станками, конвейерами, насосными установками и других мощных потребителей.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1800 А - максимальный длительно допустимый ток через устройство. Обращаем внимание: в названии указано 800 А - это ошибка, реальный номинал - 1800 А.
• Номинальное напряжение: 500 В - работает в сетях до 500 В переменного или постоянного тока. Не предназначен для сетей выше этого значения.
• Отключающая способность: 20 кА - способен безопасно отключить ток короткого замыкания до 20 000 А.
• Диапазон тока КЗ: 3200–12800 А - оптимальный рабочий интервал для селективной защиты; вне этого диапазона возможна снижение точности срабатывания.
• Тип расцепителя: электромагнитный + электронный - обеспечивает быстрое отключение при КЗ и гибкую настройку по току перегрузки.
• Уставка срабатывания магнитного расцепителя: 12,5 In - сработает при токе, превышающем номинальный в 12,5 раз.
• Род тока: AC/DC - совместим с переменным и постоянным током.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости.
• Степень защиты: IP00 - нет защиты от внешних воздействий. Устанавливается исключительно внутри закрытых щитов или шкафов.
• Конструкция: выкатная - позволяет выводить механизм на обслуживание без демонтажа проводов.
• Способ монтажа: монтажная плата - крепление происходит на жесткую металлическую платформу с болтами, не предполагает DIN-рейку.
• Вид привода: ручной - управление осуществляется только вручную, без дистанционного или автоматического управления.

Совместимость и монтаж

Автоматический выключатель АВ2М10НВ-53-41-УХЛ3 требует установки на прочную монтажную плиту с отверстиями под крепёж. Для подключения используются болтовые зажимы - необходимо соблюдать момент затяжки, указанный в паспорте устройства. Благодаря выкатной конструкции, при необходимости техобслуживания или замены можно выдвинуть блок на 30–50 см, сохранив целостность подключенных кабелей. Не совместим с DIN-рейками, модульными щитами и системами с дистанционным управлением.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключение при КЗ гарантировано до 20 кА, что соответствует классу B по надёжности отключения. Электронный расцепитель обеспечивает ступенчатую защиту, минимизируя ложные срабатывания. Однако из-за степени защиты IP00 использование вне электрошкафа запрещено - риск поражения током и повреждения контактов крайне высок.

Преимущества

• Высокая отключающая способность (20 кА) делает его подходящим для крупных промышленных объектов.
• Выкатная конструкция упрощает сервисное обслуживание - не требуется отключать всю цепь.
• Комбинированный расцепитель (электромагнитный + электронный) обеспечивает точную и адаптивную защиту.
• Климатическое исполнение УХЛ3 позволяет применять в суровых условиях - на открытых площадках, в цехах с колебаниями температуры.
• Поддержка работы как от переменного, так и от постоянного тока - универсальность для сложных систем.

Ограничения применения

• Не применяется в помещениях без кожуха - степень защиты IP00 исключает любое открытое расположение.
• Нельзя использовать в сетях с напряжением выше 500 В - риск пробоя изоляции и выхода из строя.
• Отсутствие дистанционного управления - нельзя интегрировать в системы автоматизации без внешних реле.
• Не подходит для маломощных цепей - минимальный рабочий ток близок к 100 А, экономически невыгодно для нагрузок ниже 500 А.
• Требуется специальная монтажная плита - невозможно установить в типовые щиты с DIN-рейкой.

Примеры использования

• Главный ввод в промышленный цех с суммарной нагрузкой более 1 МВт.
• Защита частотного преобразователя на конвейере с высоким пусковым током.
• Щитовая распределительной подстанции на заводе с питанием от сети 400 В переменного тока.
• Система зарядки постоянного тока для электрокранов или электропогрузчиков.

Практические советы

• Проверьте соответствие номинала (1800 А) нагрузке - не используйте этот выключатель для цепей менее 500 А.
• Обязательно используйте защитный кожух или шкаф с классом защиты не ниже IP54 - даже при наличии выкатного механизма, сам прибор не защищён.
• При монтаже на плату используйте только медные шины или кабели сечением не менее 150 мм2 - недостаточное сечение вызывает нагрев и отказ.
• При регулярной эксплуатации проверяйте состояние контактов каждые 6 месяцев - особенно после аварийных отключений.
• Не путайте с другими моделями серии АВ2М - артикул АВ2М10НВ-53-41-УХЛ3 имеет именно 1800 А, а не 800 А, как указано в названии товара - это опечатка в маркетинговом наименовании.
