Выключатель автоматический воздушный 3P 1600А 80кА стационарный, расцепитель Н ВА-731 | 27030DEK DEKraft APC

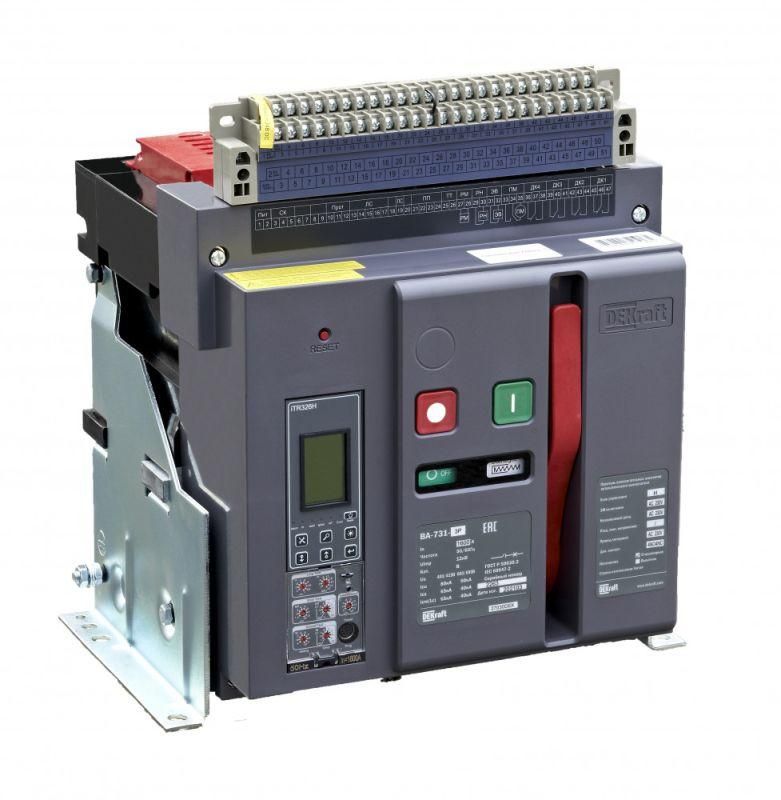

Автоматический воздушный выключатель ВА-731 от DEKraft - стационарное устройство для защиты мощных электрических цепей до 1600 А с отключающей способностью 80 кА. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная защита от перегрузок, коротких замыканий и утечек на землю.

Назначение и область применения

Выключатель ВА-731 предназначен для коммутации и защиты силовых цепей переменного тока в промышленных системах. Он обеспечивает безопасную работу оборудования при аварийных ситуациях - перегрузках, коротких замыканиях и утечках тока на землю. Применяется в распределительных устройствах заводов, энергообъектов, насосных станций, конвейерных линий и других местах с высокими токовыми нагрузками.

Технические характеристики

• Тип: воздушный автоматический выключатель
• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, с возможностью настройки
• Диапазон настройки перегрузки: от 640 А до 1600 А
• Диапазон регулировки защиты от КЗ: до 3200 А
• Защита от замыканий на землю: да (дифференциальная защита)
• Конструкция: стационарная, с монтажной платой
• Степень защиты IP: IP40 (защита от предметов >1 мм, брызги воды не предусмотрены)
• Тип подключения: на шину (заднее горизонтальное присоединение)
• Количество контактов: 4 (вкл/откл + сигнальный контакт)
• Тип привода: электрический с моторным приводом 230 В переменного тока
• Управление: кнопка нажимная на лицевой панели

Совместимость и монтаж

Выключатель ВА-731 устанавливается на монтажную плиту внутри распределительного щита. Подключение выполняется через заднюю горизонтальную шину - требует предварительно подготовленной шинной системы. Для работы необходим источник питания 230 В переменного тока для моторного привода, электромагнита включения и независимого расцепителя. Устройство совместимо со стандартными шинами DIN и фиксируется жестко - перемещение после монтажа невозможно. Не предназначено для портативного или временного использования.

Безопасность и стандарты

Выключатель соответствует требованиям международных норм для воздушных выключателей. Электронный расцепитель обеспечивает точную и быструю реакцию на аномалии тока. Защита от замыканий на землю снижает риск возгорания и поражения током. IP40 позволяет использовать устройство в закрытых помещениях с контролируемой средой - не рекомендовано для влажных, пыльных или наружных условий.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сетей с большими токами КЗ
• Электронный расцепитель с широким диапазоном настроек - гибкая адаптация под конкретную нагрузку
• Интегрированный моторный привод - возможность удалённого включения/выключения
• Четыре контакта состояния - удобно для интеграции в SCADA и системы диспетчеризации
• Работа с сигналами 230 В - совместимость с типичными промышленными системами управления

Ограничения применения

• Не допускается использование во внешних условиях - степень защиты IP40 не защищает от влаги и пыли
• Требуется постоянное питание 230 В для функционирования моторного привода и расцепителей - при отключении электроэнергии управление становится невозможным
• Фиксированная стационарная конструкция - нельзя переустановить в другой щит без демонтажа
• Подключение только на шину - не поддерживает кабельное подключение напрямую
• Нет встроенного механического привода - ручное включение возможно только при наличии запасного механизма

Примеры использования

• Главный входной выключатель в крупном распределительном щите цеха
• Защита главного двигателя конвейера с током потребления около 1500 А
• Щит управления насосной станцией с частотным преобразователем
• Централизованная система контроля энергопотребления на заводе с выводом данных в DCS

Практические советы

• Перед монтажом проверьте соответствие шины и посадочного места - подключение на шину требует точного совпадения габаритов
• Обеспечьте доступ к кнопкам управления и индикации - они находятся на передней панели, которая должна быть легко доступна
• Настройте расцепитель по реальной нагрузке: начните с минимального значения 640 А и увеличивайте до оптимального уровня
• Проверьте наличие напряжения 230 В на клеммах моторного привода и расцепителей - без него устройство не будет работать в автоматическом режиме
• Для систем диспетчеризации используйте все четыре контакта - два на состояние (вкл/откл), один сигнальный и один для внешнего управления
• Не применяйте в помещениях с повышенной влажностью или температурой выше +40 C - это может повредить электронику расцепителя
