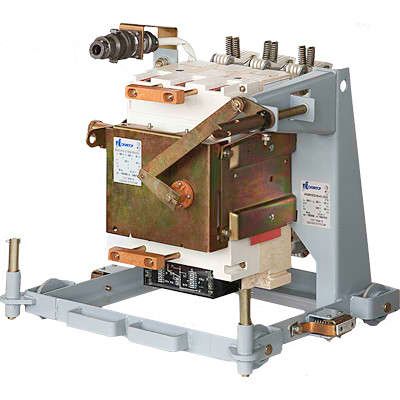

Выключатель автоматический 3п 400А АВ2М4СВ-55-41 690В выдвижн. ручн. привод IP54 Ф Контактор 1000554 Legrand

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 — трёхполюсный коммутационный аппарат с ручным выдвижным приводом, предназначенный для защиты и управления электрическими цепями до 440 В переменного и постоянного тока. Бренд Контактор Ульяновск выпускает эту модель в серии АВ2М, где сочетаются надёжность конструкции и возможность обслуживания без демонтажа.

Назначение и область применения

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, на участках с высокой нагрузкой — например, на станках, конвейерах, системах вентиляции и насосных установках. Подходит для сетей с номинальным напряжением до 440 В и током до 400 А.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение: 440 В
• Отключающая способность: 20 кА
• Диапазон токов короткого замыкания: 1600–6400 А
• Тип расцепителя: электронный — обеспечивает точную и регулируемую защиту от перегрузок и КЗ
• Род тока: переменный и постоянный (AC/DC)
• Конструкция: выкатная — позволяет извлекать устройство из монтажной платы без отключения всей сети
• Климатическое исполнение: УХЛ3 — рассчитан на работу в условиях умеренного и холодного климата, с возможностью эксплуатации в закрытых помещениях с контролируемой влажностью
• Степень защиты: IP00 — защищён только от прямого контакта с токоведущими частями; внешняя защита зависит от корпуса шкафа
• Тип привода: ручной — управление осуществляется через рычаг, без автоматического привода
• Способ монтажа: монтажная плата — фиксируется на жесткой поверхности с помощью крепёжных отверстий

Совместимость и монтаж

Автоматический выключатель АВ2М4СВ-55-41-УХЛ3 устанавливается на монтажную плиту или раму с соблюдением требуемых зазоров вокруг устройства. Поскольку степень защиты IP00, он **не** предназначен для открытой установки — обязательно требуется герметичный шкаф с классом защиты не ниже IP54. Для подключения используются болтовые зажимы на входе и выходе каждого полюса. Выкатная конструкция позволяет выводить аппарат на обслуживание, не отключая питание остальной части системы — это снижает время простоев при плановых проверках.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Электронный расцепитель обеспечивает селективную защиту, предотвращая ложные срабатывания. Отключающая способность 20 кА соответствует требованиям для промышленных сетей средней мощности. Однако, поскольку устройство имеет IP00, его безопасность полностью зависит от правильного монтажа в защищённом корпусе.

Преимущества

• Выкатная конструкция упрощает техобслуживание и замену без отключения питания других цепей
• Электронный расцепитель даёт гибкую настройку порогов срабатывания по току и времени
• Поддержка AC/DC делает его универсальным для современных систем с преобразователями частоты и источниками постоянного тока
• Климатическое исполнение УХЛ3 повышает долговечность в регионах с суровыми зимами
• Совместим с другими элементами серии АВ2М — можно использовать в составе унифицированных щитов

Ограничения применения

• Не допускается установка вне защитного корпуса — IP00 не обеспечивает ни пыле-, ни влагозащиту
• Номинальное напряжение 440 В исключает применение в сетях выше 500 В
• Отсутствие встроенной степени защиты требует обязательного использования в шкафах с IP54 или выше
• Ручной привод не предусматривает дистанционного управления — для автоматизации нужны дополнительные модули
• Не подходит для частых операций включения/отключения — не является контактором, рассчитан на редкие коммутации

Примеры использования

• Защита главного ввода на промышленном предприятии с нагрузкой до 400 А
• Коммутация и защита цепей частотных преобразователей на конвейере
• Распределительный щит в холодильном комплексе с DC-цепями от батарейных массивов
• Щитовая в цехе с повышенной влажностью, где весь щит выполнен в корпусе IP54

Практические советы

• При монтаже проверьте соответствие посадочных отверстий на монтажной плате — они должны точно совпадать с крепёжными выступами АВ2М4СВ-55-41-УХЛ3
• Обязательно используйте защитный кожух с классом IP54 или выше — даже малейшее попадание пыли или влаги может вызвать отказ
• Настройка электронного расцепителя должна выполняться специалистом с использованием тестового оборудования — некорректные параметры приведут к ложному срабатыванию или недозащите
• При замене устройства отключите питание всех полюсов — даже при выкате часть цепи может оставаться под напряжением
• Для удобства обслуживания рекомендуется заранее подготовить место рядом с щитом — выкатной механизм требует свободного доступа минимум на 80 см
