Выключатель автоматический ВА08-0405Н-357930-00УХЛ3 400А, 660В длинные выводы | 1038660 Контактор (Legrand)

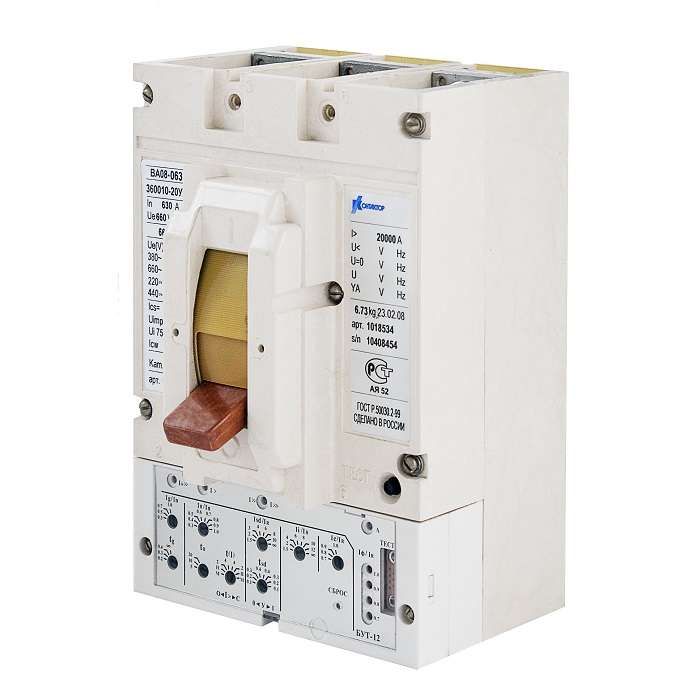

Автоматический выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для стационарной установки на монтажную плату. Бренд Контактор Ульяновск и серия ВА08 обеспечивают надёжность в промышленных условиях с высокими токами и напряжениями.

Назначение и область применения

Выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы используется для редкого (не более 6 раз в сутки) включения и отключения электрических цепей переменного тока частотой 50–60 Гц. Он защищает оборудование от перегрузок и аварийных токов короткого замыкания. Подходит для установки в щитах, панелях управления, силовых шкафах промышленных объектов - например, на станках, конвейерах, системах вентиляции и насосных станциях.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Номинальное напряжение: 660 В - предельное рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 30 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 3 - управление трёхфазной сетью;
• Тип расцепителя: электронный - точная и регулируемая защита по току и времени, отличается от тепловых аналогов;
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу от внешнего устройства (например, системы безопасности);
• Способ монтажа: монтажная плата - фиксируется болтами прямо на печатной плате или жёстком основании, без DIN-рейки;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и перепадам температур;
• Степень защиты: IP00 - нет защиты от пыли и влаги; требует установки внутри закрытого корпуса или щита;
• Вид привода: ручной - включение/отключение осуществляется вручную через рычаг;
• Схема: 357930 - внутренняя схема подключения и расположения контактов, соответствует типовой компоновке серии ВА08.

Совместимость и монтаж

Выключатель ВА08-0405Н-357930-00УХЛ3 400А, 660В, длинные выводы рассчитан на монтаж на плату, а не на DIN-рейку. Для установки требуется сверление отверстий под крепёж и правильное соединение с проводниками. Длинные выводы позволяют удобно подключать толстые кабели и обеспечивать большие радиусы изгиба. Убедитесь, что посадочные отверстия совпадают с габаритами корпуса. Работает только в вертикальном положении: выводы 1, 3, 5 должны быть направлены вверх. Разрешено отклонение +-5° от вертикали и поворот на 90° влево или вправо в одной плоскости. Нельзя устанавливать горизонтально или перевёрнутым.

Безопасность и стандарты

Выключатель соответствует требованиям к промышленным аппаратам защиты по ГОСТ Р 50030.2 и ГОСТ 12433. Электронный расцепитель обеспечивает селективность и точность срабатывания. Наличие независимого расцепителя позволяет интегрировать устройство в системы автоматизации и сигнализации. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено - риск поражения током и выхода из строя от пыли и влаги.

Преимущества

• Высокая отключающая способность (30 кА) - подходит для мощных промышленных сетей;
• Электронный расцепитель - точнее и быстрее реагирует на перегрузки, чем термобиметаллический;
• Независимый расцепитель - даёт возможность дистанционного отключения без доступа к самому выключателю;
• Длинные выводы - упрощают подключение массивных кабелей и снижают механическое напряжение на контактных зажимах;
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях холодных и влажных помещений.

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в местах с брызгами воды, масла, эмульсий - степень защиты IP00 исключает такую эксплуатацию;
• Запрещена установка в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения;
• Частота включения не должна превышать 6 раз в сутки - частые операции снизят срок службы контактов;
• Требуется обязательная установка в защищённом корпусе или щите - без него возможен контакт с токоведущими частями;
• Не поддерживает модульные расширения - нельзя добавить дополнительные функции (индикация, блокировки) без изменения схемы.

Примеры использования

• Защита главного входа в промышленный станок с питанием 400 А / 660 В;
• Отключение питания крупного конвейера в случае перегрузки;
• Интеграция в систему управления технологическим процессом с дистанционным отключением через независимый расцепитель;
• Щитовая установка в цехах с контролируемой средой - например, в сборочных отделениях машиностроительных заводов.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий и длину выводов - они должны точно совпадать с вашей платой;
• Подключайте кабели сечением, соответствующим 400 А - используйте медные жилы минимум 120–150 мм2;
• Обязательно закройте выключатель в герметичном корпусе с классом защиты не ниже IP54 - даже если окружающая среда кажется сухой;
• При использовании независимого расцепителя убедитесь, что управляющее напряжение совпадает с заявленным в документации (обычно 24…230 В переменного или постоянного тока);
• Не применяйте этот выключатель в качестве обычного рубильника - он не рассчитан на частые операции включения/выключения.
