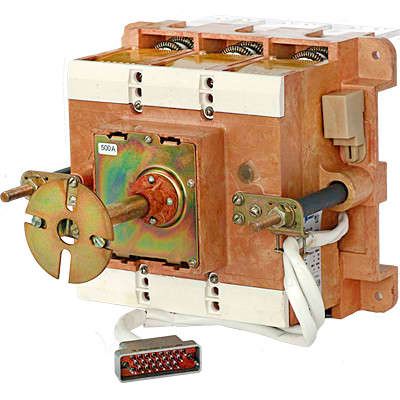

Выключатель автоматический ВА51-39-320А-341150-3840-660В-00УХЛ3-Контактор | 1017923 Контактор (Legrand)

Автоматический выключатель ВА51-39-341150-00 УХЛ3 от КОНТАКТОРА (Legrand) предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких ручных коммутаций. Выключатель выполнен в литом корпусе с выкатной конструкцией и рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

ВА51-39-341150-00 УХЛ3 используется для защиты силовых цепей переменного тока с напряжением до 660 В и частотой 50–60 Гц. Он обеспечивает автоматическое отключение при перегрузке, коротком замыкании или значительном падении напряжения. Подходит для установки в щитах распределительных устройств, на промышленных объектах, в системах управления оборудованием. Применяется там, где требуется надёжная защита мощных нагрузок - например, на входе в цеховые сети, у крупных двигателей, нагревательных установок.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 320 А
• Отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 660 В переменного тока
• Род тока: переменный (AC)
• Тип расцепителей: электромагнитный (для быстрого отключения при КЗ) и тепловой (для защиты от длительных перегрузок)
• Уставка срабатывания магнитного расцепителя: 12In - сработает при токе, превышающем номинальный в 12 раз
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки внутри закрытого шкафа
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в основании
• Привод: ручной, дистанционное управление невозможно
• Схема: 341150 - соответствует типовой схеме внутреннего соединения контактной системы

Совместимость и монтаж

ВА51-39-341150-00 УХЛ3 монтируется исключительно на жесткую металлическую монтажную плиту. Для правильной установки необходимо соблюдать шаг крепления и момент затяжки болтов, указанные в документации завода-изготовителя. Отсутствие кожуха (IP00) требует обязательной установки в защищённом шкафу. Нельзя использовать этот выключатель в открытых помещениях или зонах с доступом людей. Монтаж следует выполнять после полного отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция обеспечивает механическую изоляцию полюсов друг от друга, предотвращая пробой при высоких токах. Элементы расцепителей выполнены с запасом прочности для многократных срабатываний. Однако из-за отсутствия степени защиты IP00 использование вне шкафа противопоказано - риск поражения током и повреждения контактов высок.

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять выключатель даже в сетях с большими токами КЗ
• Комбинированный расцепитель (электромагнитный + тепловой) даёт точную защиту как от внезапных аварий, так и от долговременных перегрузок
• Климатическое исполнение УХЛ3 делает изделие пригодным для работы в суровых условиях - на предприятиях Сибири, на открытом воздухе в зимний период, в неотапливаемых помещениях
• Выкатная конструкция упрощает обслуживание - можно демонтировать аппарат без отключения всей группы оборудования

Ограничения применения

• Не для постоянного тока выше 440 В - указано в описании производителя, но данный экземпляр имеет номинал только для AC
• IP00 - нельзя устанавливать в местах с пылью, влагой, брызгами воды, маслом - обязательно герметичное помещение
• Ручной привод - невозможна дистанционная коммутация, что ограничивает применение в автоматизированных системах
• Максимальная частота включений/отключений - не более 6 раз в сутки. Частые операции снизят срок службы контактов
• Подходит только для монтажа на плату - не совместим с DIN-рейкой

Примеры использования

• Защита главного ввода в цеховом распределительном пункте
• Отключение питание насосной станции или компрессора
• Щитовая защита печей сопротивления в металлургии
• Обеспечение безопасности вентиляционных установок большой мощности

Практические советы

• Проверьте перед монтажом соответствие номинала 320 А вашей нагрузке - не рекомендуется использовать при токе ниже 100 А, чтобы избежать некорректной работы теплового расцепителя
• Убедитесь, что монтажная плита достаточно жёсткая и хорошо заземлена - вибрации могут вызывать искрение контактов
• При сборке щита предусмотрите свободный доступ к выключателю для осмотра и замены - он не является модульным, поэтому демонтаж требует времени
• Не используйте ВА51-39-341150-00 УХЛ3 в качестве единственной защиты в сложных системах - всегда применяйте в паре с предохранителем или другим уровнем координации
• При работе в условиях низких температур (ближе к −40 C) перед первым включением дайте устройству прогреться до рабочего состояния
