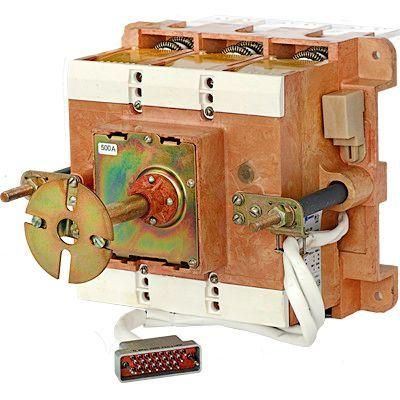

Выключатель автоматический ВА51-39-400А-342510-4000-220В-20УХЛ3-Контактор | 1002381 Контактор (Legrand)

Автоматический выключатель ВА51-39-342510-20 УХЛ3 660В от Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок, коротких замыканий и потери напряжения. Этот трёхполюсный аппарат с номинальным током 400 А и отключающей способностью 20 кА подходит для стационарной установки на монтажную плату в промышленных электроустановках с напряжением до 660 В переменного тока.

Назначение и область применения

Выключатель ВА51-39-342510-20 УХЛ3 660В используется для защиты силовых цепей в промышленных системах. Он обеспечивает автоматическое отключение при:

• перегрузке - благодаря тепловому расцепителю;
• коротком замыкании - за счёт электромагнитного расцепителя с уставкой 10In;
• падении напряжения ниже допустимого уровня - через расцепитель нулевого напряжения на 380 В.

Подходит для оборудования с высокой мощностью: промышленные станки, конвейеры, системы вентиляции, преобразователи частоты. Может использоваться для нечастых ручных включений/отключений - до 6 раз в сутки.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно.
• Номинальный ток: 400 А - максимальный длительно допустимый ток без срабатывания.
• Напряжение: до 660 В переменного тока (50/60 Гц); не предназначен для постоянного тока выше 440 В.
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителей: комбинированный - электромагнитный (мгновенное срабатывание при КЗ) + тепловой (реакция на долговременную перегрузку).
• Уставка магнитного расцепителя: 10In - сработает при токе 4000 А (10 × 400 А).
• Дополнительный расцепитель: расцепитель нулевого напряжения на 380 В - отключает устройство при исчезновении питания, предотвращая самопроизвольное включение после восстановления.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, характерных для умеренного климата.
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не защищён от воды и пыли.
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлической поверхности с болтовыми соединениями.
• Привод: ручной - управление осуществляется рычагом на лицевой панели.

Совместимость и монтаж

Выключатель ВА51-39-342510-20 УХЛ3 660В устанавливается только на монтажную плату. Для правильного монтажа необходимо:

• Использовать плату из стали толщиной не менее 1,5 мм;
• Обеспечить надёжное заземление платы;
• Соблюдать рекомендованное расстояние между аппаратами - минимум 50 мм для теплоотвода;
• Не использовать в качестве штепсельного выключателя - он не предназначен для частых включений под нагрузкой.

Подключение проводов - сверху и снизу. Максимальное сечение медных проводов - 120 мм2. Подбор кабелей должен соответствовать номинальному току 400 А и условиям окружающей среды.

Безопасность и стандарты

Выключатель ВА51-39-342510-20 УХЛ3 660В соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет проверенные решения из серии ВА51-39, прошедшие сертификацию на соответствие безопасности в промышленных сетях. Расцепители обеспечивают селективность и координированную работу с другими защитными устройствами.

Преимущества

• Комбинированный расцепитель - сочетает быстрое реагирование на КЗ и точную защиту от перегрузок.
• Расцепитель нулевого напряжения повышает безопасность - предотвращает автономный запуск оборудования после отключения сети.
• Высокая отключающая способность (20 кА) позволяет применять в местах с большими токами КЗ - например, рядом с трансформаторами.
• Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях, на открытых площадках и в холодных цехах.
• Простая механическая конструкция - надёжна, ремонтопригодна, не требует сложной диагностики.

Ограничения применения

• Не применяется в цепях постоянного тока выше 440 В - возможен отказ расцепителей.
• Степень защиты IP20 не допускает использование во влажных, пыльных или агрессивных средах без дополнительного кожуха.
• Не предназначен для частого включения/отключения - более 6 раз в сутки может привести к износу контактов.
• Требуется обязательное соблюдение условий монтажа на плате - установка в щите без платы невозможна.
• Не совместим с модульными DIN-рейками - только стационарная фиксация.

Примеры использования

• Защита главного ввода на промышленном участке с мощностью до 250 кВт.
• Отключение питание насосной станции при пропадании напряжения.
• Щит управления крупным конвейером с несколькими двигателями.
• Распределительный пункт на заводе с напряжением 660 В, где требуется селективная защита.

Практические советы

• При выборе аналогичного аппарата обращайте внимание на уставку магнитного расцепителя - 10In подходит для двигателей с высоким пусковым током, но не для освещения или нагрева.
• Проверьте сечение кабелей перед подключением - недостаточное сечение вызывает перегрев даже при номинальном токе.
• При эксплуатации в условиях колебаний напряжения - регулярно тестируйте расцепитель нулевого напряжения имитацией отключения.
• Для обслуживания используйте только изолированные инструменты - внутренние части находятся под напряжением при работе.
• Артикул 1002381 - это конкретный комплект с расцепителем нулевого напряжения. Без него модель будет отличаться - уточняйте схему 342510 при заказе.
