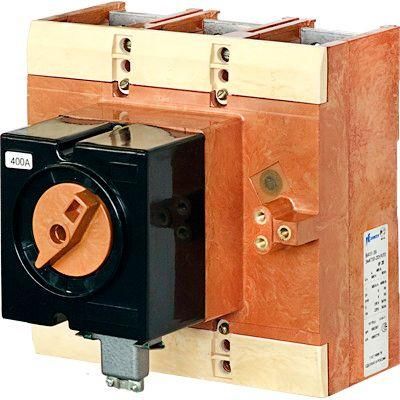

Выключатель автоматический ВА51-39-400А-344730-4000-660В-НР24DC-20УХЛ3-Контактор | 1009870 Контактор (Legrand)

Автоматический выключатель ВА51-39-344730-20 УХЛ3 от Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения, а также для редких оперативных включений и отключений. Этот трёхполюсный выключатель с номинальным током 400 А и отключающей способностью 20 кА подходит для установки на монтажную плату в промышленных электроустановках с напряжением до 660 В переменного тока.

Назначение и область применения

Выключатель ВА51-39-344730-20 УХЛ3 используется для защиты силовых цепей в промышленных системах, где требуется надёжное отключение при аварийных ситуациях. Он применяется в распределительных щитах, на входе в мощные оборудование - станки, насосы, конвейеры, системы вентиляции. Подходит для сетей с частотой 50–60 Гц. Нельзя использовать для частых включений - более шести раз в сутки.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальная отключающая способность: 20 кА
• Номинальное напряжение: 660 В переменного тока (AC)
• Тип конструкции: Выключатель в литом корпусе
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности
• Способ монтажа: На монтажную плату (фиксация болтами, без DIN-рейки)
• Тип расцепителей: Электромагнитный (для коротких замыканий) и тепловой (для перегрузок)
• Уставка магнитного расцепителя: 10×In (срабатывает при токе 4000 А)
• Дополнительный расцепитель: Независимый - позволяет удалённо отключить выключатель по сигналу
• Напряжение электропривода: 380 В - используется для дистанционного управления через внешний контакт
• Степень защиты: IP20 - защищает от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Род тока: Переменный (AC); допускается использование при DC до 440 В, но только с учётом спецификаций производителя

Совместимость и монтаж

Выключатель ВА51-39-344730-20 УХЛ3 монтируется исключительно на монтажную плату - не совместим с DIN-рейкой. Для установки требуются отверстия под крепёж и достаточное пространство вокруг для теплоотвода. Масса устройства значительна - необходимо обеспечить жёсткую фиксацию. Подключение проводов - верхние и нижние зажимы, сечением до 120 мм2. Обязательно соблюдать момент затяжки клемм - указан в руководстве по эксплуатации. Независимый расцепитель подключается параллельно к сети 380 В - используйте отдельный источник питания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Конструкция выполнена из самозатухающего компаунда, что предотвращает распространение горения. Отключение происходит без выброса дуги за пределы корпуса. Применение в условиях УХЛ3 гарантирует безопасную работу в помещениях с высокой влажностью и колебаниями температуры.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Наличие двух типов расцепителей - точная защита как от длительных перегрузок, так и от внезапных КЗ
• Независимый расцепитель даёт возможность интеграции в системы автоматизации и дистанционного управления
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях без дополнительного обогрева
• Литой корпус обеспечивает механическую прочность и герметичность внутренних элементов

Ограничения применения

• Не предназначен для частых включений/отключений - более 6 раз в сутки может привести к износу механизмов
• IP20 - нельзя применять во влажных, запылённых или открытых площадках без дополнительной защиты
• Только стационарная установка - не имеет механизма выдвижения или поворота
• Напряжение электропривода 380 В - требует наличия трёхфазной сети для работы независимого расцепителя
• Не поддерживает коммуникационные интерфейсы (Modbus, Profibus и др.) - управление только через дискретные сигналы

Примеры использования

• Защита главного ввода в цехе с мощными сварочными аппаратами
• Отключение питание конвейерной линии при аварийной ситуации
• Интеграция в систему управления технологическим процессом через независимый расцепитель
• Щитовая распределения энергии на заводе с холодильными установками

Практические советы

• При выборе проверьте посадочные отверстия - они должны точно совпадать с габаритами ВА51-39-344730-20 УХЛ3
• Подключайте независимый расцепитель через предохранитель 10 А - чтобы избежать выхода из строя при скачках напряжения
• Не закрывайте устройство полностью - нужен воздушный зазор для охлаждения при работе на 400 А
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых нагрузках близко к 400 А
• При использовании в системах с высокой степенью автоматизации - убедитесь, что сигнал на независимый расцепитель не будет ложным
