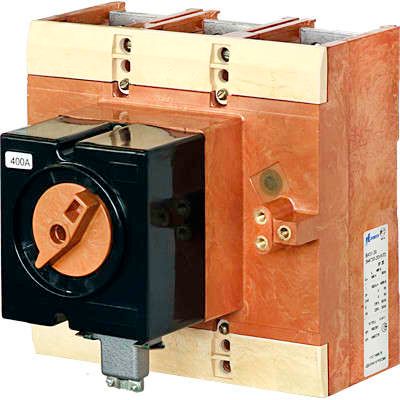

Выключатель автоматический ВА51-39-400А-344730-4000-220В-НР220AC-20УХЛ3-Контактор | 1002400 Контактор (Legrand)

Автоматический выключатель ВА51-39-344730-20 УХЛ3 от КОНТАКТОРА (Legrand) предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения, а также для редких оперативных включений и отключений. Выключатель смонтирован на монтажной плате, имеет трёхполюсную конструкцию и рассчитан на работу в условиях умеренного и холодного климата.

Назначение и область применения

Выключатель ВА51-39-344730-20 УХЛ3 используется для защиты силовых цепей переменного тока с напряжением до 660 В и частотой 50–60 Гц. Он обеспечивает надёжное отключение при аварийных ситуациях - перегреве проводников из-за длительной перегрузки или внезапном коротком замыкании. Также устройство реагирует на значительное падение напряжения, предотвращая повреждение оборудования.

Подходит для установки в щитах управления промышленного оборудования: насосных станциях, компрессорах, конвейерах, системах вентиляции и других объектах с высокими токовыми нагрузками. Применяется там, где требуется стационарная фиксация и возможность удалённого отключения через независимый расцепитель.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальная отключающая способность: 20 кА - способен безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 660 В переменного тока (AC); допускается работа при 440 В постоянного тока (DC)
• Тип устройства: автоматический выключатель в литом корпусе
• Конструктивное исполнение: стационарное - закрепляется жестко на монтажной плате, не является вставляемым модулем
• Тип расцепителей: комбинированный - электромагнитный (быстрое отключение при КЗ) и тепловой (реагирует на долговременную перегрузку)
• Уставка срабатывания магнитного расцепителя: 10×I_n, то есть при токе 4000 А произойдёт мгновенное отключение
• Дополнительный расцепитель: независимый - позволяет отключить выключатель дистанционно, например, по сигналу от системы безопасности или ПЛК
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылению
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри шкафа
• Напряжение электропривода: 220 В AC - питание для работы независимого расцепителя
• Схема: 344730 - указывает на конкретную внутреннюю конфигурацию контактной группы и расцепителей
• Количество нормально открытых (НО) контактов: 0 - дополнительные сигнализирующие контакты отсутствуют

Совместимость и монтаж

Выключатель ВА51-39-344730-20 УХЛ3 монтируется исключительно на монтажную плиту с помощью болтов или специальных креплений, предусмотренных конструкцией корпуса. Посадочные отверстия соответствуют габаритам, заявленным в чертежах серии ВА51-39. Для правильной сборки необходимо соблюдать момент затяжки крепёжа - не выше рекомендованного производителем, чтобы не деформировать литую основу.

Не совместим с DIN-рейкой. Не применяется в качестве встраиваемого элемента в типовые щиты бытового типа. Электропривод независимого расцепителя подключается отдельно - к сети 220 В AC, желательно с использованием защитного автомата.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция выполнена в соответствии с принципами отказоустойчивости: двойная система расцепления гарантирует срабатывание даже при выходе одного из механизмов из строя. Литой корпус препятствует распространению дуги и минимизирует риск возгорания.

Преимущества

• Высокая отключающая способность (20 кА) делает выключатель подходящим для мощных промышленных сетей с большими потенциальными токами КЗ
• Комбинация теплового и электромагнитного расцепителей обеспечивает точную защиту как от медленных перегрузок, так и от импульсных скачков
• Наличие независимого расцепителя даёт возможность интеграции в автоматизированные системы управления
• Климатическое исполнение УХЛ3 позволяет использовать оборудование в суровых условиях - на открытых площадках, в неотапливаемых помещениях, в регионах с зимними температурами ниже −30 C
• Литой корпус увеличивает механическую прочность и срок службы по сравнению со сборными аналогами

Ограничения применения

• Не предназначен для частого включения/выключения - максимум 6 раз в сутки. Частые циклы снизят ресурс контактов
• Защита IP20 требует обязательной установки во внутренние шкафы - нельзя применять на открытом воздухе или в сырых местах без дополнительной оболочки
• Отсутствие NO-контактов лишает возможности прямой сигнализации состояния “вкл./выкл.” - для контроля потребуется внешний реле или контроллер
• Не поддерживает регулировку порогов срабатывания - уставка магнитного расцепителя фиксирована на уровне 10In
• Требует наличия свободного места вокруг для теплоотвода - плотная упаковка в щите может вызвать перегрев

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха с оборудованием суммарной мощностью свыше 200 кВт
• Щит управления крупным воздушным компрессором, где необходима защита от перегрузки двигателя и дистанционное отключение по команде SCADA
• Цепь питания конвейерной линии с несколькими асинхронными двигателями, требующая одновременной защиты всех трёх фаз
• Система энергообеспечения насосной станции в условиях северного климата, где важна надёжность при низких температурах

Практические советы

• При проектировании учтите, что номинальный ток 400 А требует кабельного сечения не менее 120–150 мм2 меди - проверьте соответствие по таблицам ПУЭ
• Для подключения независимого расцепителя используйте отдельный кабель с защитой от перегрузки - он не защищён самим выключателем
• Перед первым включением проверьте целостность контактов и наличие зазора между подвижными частями - возможна транспортировочная фиксация
• Не устанавливайте рядом с источниками сильного нагрева - температура окружающей среды влияет на чувствительность теплового расцепителя
• Обязательно сохраняйте документацию с сертификатами - при проведении планового осмотра она нужна для подтверждения соответствия нормам
