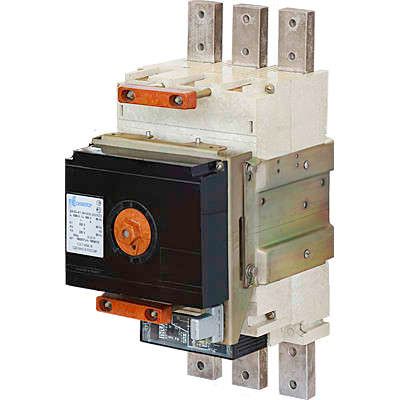

Автоматический выключатель ВА53-41 344730-00 от компании Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с номинальным током 630 А и отключающей способностью 33,5 кА. Предназначен для защиты силовых цепей переменного тока напряжением до 660 В в промышленных системах, где требуется надёжная селективная защита и совместимость с системами автоматики. Модель соответствует требованиям импортозамещения и рассчитана на работу в условиях российского климата.

Назначение и область применения

Выключатель ВА53-41 344730-00 используется для защиты электрических сетей от сверхтоков и коротких замыканий. Применяется в качестве вводного аппарата на объектах с высокой нагрузкой: промышленные цеха, насосные станции, системы АВР, комплексы с частотными преобразователями и мощными электродвигателями. Подходит для установки в щитах управления, распределительных пунктах и энергообъектах, требующих селективной работы с другими защитными устройствами.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальная отключающая способность: 33,5 кА (переменный ток)
• Номинальное напряжение: 660 В AC
• Тип конструкции: Выключатель в литом корпусе
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и повышенной влажности
• Тип расцепителей: Электромагнитный (мгновенное срабатывание) и электронный (настраиваемая защита)
• Диапазон регулировки тока КЗ: 2520–10080 А (в 4–16 раз от номинала)
• Уставка магнитного расцепителя: 10×In (6300 А)
• Дополнительный расцепитель: Независимый (дистанционное отключение при 220 В)
• Степень защиты: IP00 - без внешней защиты, требует установки в закрытые шкафы
• Способ монтажа: На монтажную плату (фиксация болтами через отверстия в основании)
• Привод: Электромагнитный - обеспечивает быстрое коммутирование, подходящее для схем АВР
• Схема: 344730 - согласованная с типовой конструкцией серии ВА50-41

Совместимость и монтаж

Выключатель ВА53-41 344730-00 монтируется исключительно на монтажную плиту с использованием крепёжных отверстий. Для правильной установки необходимо соблюдать рекомендованный момент затяжки болтов - избыточное усилие повредит литой корпус. Аппарат совместим с контактными элементами других устройств серии ВА50-41, включая дополнительные модули сигнализации и расцепители. Не имеет встроенных клемм для прямого подключения проводов - все соединения выполняются через шины или кабельные сборки. Работает в паре с преобразователями частоты благодаря отсутствию микропроцессорного блока, который чувствителен к высокочастотным помехам.

Безопасность и стандарты

Выключатель ВА53-41 344730-00 соответствует ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключающая способность 33,5 кА гарантирует безопасное отключение даже при максимальных токах КЗ в промышленных сетях. Конструкция выполнена с учётом требований безопасности для оборудования класса II. Установка в помещениях с доступом персонала возможна только в герметичных шкафах с уровнем защиты не ниже IP54.

Преимущества

• Высокая отключающая способность - 33,5 кА позволяет защищать сети с большими короткозамкнутыми токами, характерными для крупных предприятий
• Гибкая настройка защиты: электронный расцепитель даёт возможность задавать пороги срабатывания в широком диапазоне
• Поддержка схем АВР: электромагнитный привод обеспечивает время переключения менее 100 мс
• Совместимость с частотниками: отсутствие микропроцессора делает аппарат устойчивым к высокочастотным помехам
• Производство в России: соответствие требованиям программы импортозамещения, гарантированная сервисная поддержка на территории РФ
• Универсальная ориентация: допускается установка как вертикально, так и горизонтально без потери характеристик

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытых зонах, на улице или в сырых помещениях без дополнительной оболочки
• Не предназначен для прямого подключения кабелей - требует подготовки шинной системы или кросс-блоков
• Нет встроенного теплового расцепителя - для защиты от перегрузок необходима внешняя термическая защита или использование электронного расцепителя
• Из-за габаритов и массы не подходит для малогабаритных щитов - требует места минимум 300×400 мм
• Напряжение питания независимого расцепителя - только 220 В; не работает от 110 В или постоянного тока

Примеры использования

• Вводной автомат в распределительном щите цеха с 10 двигателями по 160 кВт каждый
• Защита входа частотного преобразователя на насосной станции
• Компонент системы АВР в больнице или химическом заводе
• Щит управления технологической линии с частыми пусками двигателей
• Замена зарубежных аналогов типа Siemens 3WL или ABB Emax в рамках проектов импортозамещения

Практические советы

• При проектировании учитывайте посадочные размеры - выключатель ВА53-41 344730-00 занимает значительное место, проверьте наличие достаточного зазора вокруг него
• Для защиты от пыли и влаги используйте шкафы с IP54/IP65, а не полагайтесь на сам аппарат
• Настройка электронного расцепителя должна проводиться после запуска системы, чтобы избежать ложных срабатываний
• Проверяйте целостность крепления на монтажной плите каждые 6 месяцев - вибрации могут ослабить болты
• Если нужна защита от перегрузок - выбирайте модель с электронным расцепителем и настройте ток срабатывания на 1,05–1,2 In
• Для обслуживания отключайте питание независимого расцепителя перед проведением работ - он остаётся под напряжением даже при отключенном основном контуре
