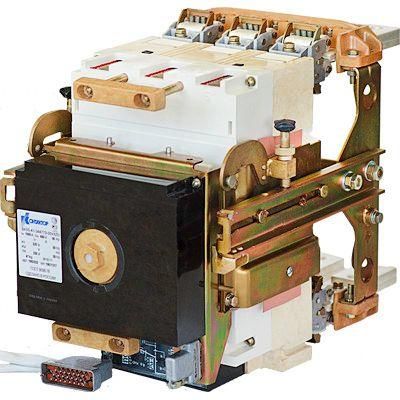

Выключатель автоматический ВА55-41-174770-00УХЛ3 630А, 690В | 1028054 Контактор (Legrand)

Автоматический выключатель ВА55-41-174770-00 УХЛ3 от компании Контактор Ульяновск — трёхполюсный выключатель в литом корпусе с электронным расцепителем, предназначенный для защиты силовых цепей переменного тока до 660 В и током до 630 А. Применяется в системах с высокими требованиями к надёжности, в том числе в схемах АВР и при работе с частотниками и двигателями.

Назначение и область применения

Выключатель ВА55-41-174770-00 УХЛ3 предназначен для защиты электроустановок от сверхтоков и замыканий на землю. Подходит для использования в качестве вводного аппарата на объектах средней и большой мощности: промышленные цеха, насосные станции, системы энергообеспечения, комплексы с частотными преобразователями и электродвигателями. Благодаря выкатному исполнению и электромагнитному приводу, аппарат эффективно работает в схемах автоматического включения резерва (АВР).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Отключающая способность: 33,5 кА
• Напряжение: 660 В (переменный ток AC)
• Тип расцепителя: электронный с возможностью регулировки
• Диапазон регулировки тока КЗ: 2520–10080 А
• Защита от замыканий на землю: да
• Тип привода: электромагнитный — обеспечивает быстрое срабатывание
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Климатическое исполнение: УХЛ3 — рассчитан на работу при температуре от −40°C до +40°C и повышенной влажности
• Степень защиты: IP00 — без внешней защиты, требует установки в закрытых щитах
• Напряжение питания для управления: 220 В
• Способ монтажа: на монтажную плату (фиксация через болты или шины)
• Схема: 174770 — соответствует типовой схеме подключения из каталога производителя

Совместимость и монтаж

Выключатель ВА55-41-174770-00 УХЛ3 имеет выкатное исполнение — позволяет легко демонтировать устройство без отключения всей сети. Монтаж выполняется на специальную металлическую плиту или раму внутри распределительного щита. Для подключения используются медные шины или кабели с жилами подходящего сечения — рекомендуется соблюдать момент затяжки контактных соединений согласно руководству производителя. Наличие независимого расцепителя позволяет интегрировать аппарат в системы автоматизации и сигнализации. Устройство совместимо с релейной защитой благодаря усиленным свободным контактам.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Электронный расцепитель обеспечивает точную селективную защиту, снижая риск ложных срабатываний. Защита от замыканий на землю повышает безопасность при аварийных ситуациях. Устройство прошло проверку на долговременную надёжность в условиях российского климата.

Преимущества

• Электронный расцепитель с широким диапазоном настроек — позволяет точно адаптировать защиту под нагрузку
• Поддержка работы в сетях с высокими гармониками — идеален для систем с частотными преобразователями
• Быстрое срабатывание благодаря электромагнитному приводу — важное преимущество для АВР
• Выкатная конструкция — ускоряет обслуживание и замену без отключения питания всей системы
• Производится в России — соответствует программе импортозамещения, доступен для государственных закупок
• Гибкая установка — допускается монтаж как вертикально, так и горизонтально

Ограничения применения

• Степень защиты IP00 — нельзя устанавливать в открытых помещениях или местах с пылью, влагой, механическими воздействиями; требуется герметичный щит
• Не подходит для постоянного тока — только для переменного тока (AC)
• Требует внешнего источника питания 220 В для работы независимого расцепителя и электронного модуля
• Отсутствие встроенного термического расцепления — защита от перегрузок реализована исключительно через электронный блок
• Не является коммутирующим аппаратом для частых операций вручную — предназначен для защиты, а не для обычного включения/выключения

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с несколькими частотными преобразователями
• Аппарат в составе системы АВР для бесперебойного питания насосной станции
• Защита главного ввода в комплексе с электродвигателями мощностью более 200 кВт
• Интеграция в системы автоматизации объектов ЖКХ, где требуется селективность и сигналы о состоянии сети

Практические советы

• При выборе места установки учтите, что выключатель ВА55-41-174770-00 УХЛ3 требует минимум 150 мм свободного пространства вокруг для теплоотвода и обслуживания
• Для настройки тока срабатывания используйте кнопки на лицевой панели — перед первым запуском проведите тестирование с нагрузкой
• Проверьте соответствие сечения кабелей и шин номинальному току 630 А — недостаточное сечение вызывает перегрев
• Если система содержит много гармоник, убедитесь, что другие устройства (например, фильтры) не нарушают баланс напряжения
• При использовании в холодных регионах (УХЛ3) контролируйте температуру внутри щита — даже при низкой наружной температуре внутренние элементы могут нагреваться при работе
• Обязательно подключите независимый расцепитель к системе контроля — он позволит отключить аппарат дистанционно при аварии
