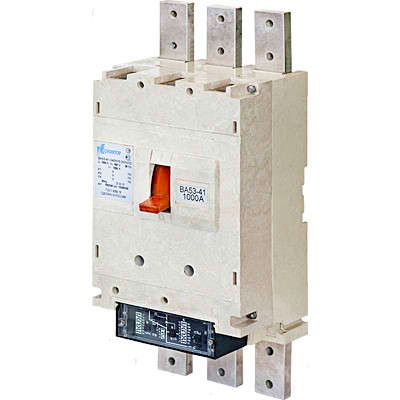

Выключатель автоматический ВА55-41 331110-20УХЛ3 1000А, 690В | 1011070 Контактор (Legrand)

Автоматический выключатель ВА55-41 331110-20 УХЛ3 690В от Контактор Ульяновск - трёхполюсный аппарат в литом корпусе с электронным расцепителем, предназначенный для защиты силовых цепей переменного тока на ток до 1000 А. Подходит для установки в щитах распределения, на вводе питания объектов средней и большой мощности, в том числе в системах АВР.

Назначение и область применения

Выключатель ВА55-41 331110-20 УХЛ3 690В используется для защиты электрических сетей от сверхтоков - коротких замыканий и длительных перегрузок. Применяется в качестве вводного аппарата на объектах с высокой нагрузкой: промышленные предприятия, энергообъекты, крупные коммерческие здания, насосные станции, системы кондиционирования. Электронный расцепитель обеспечивает точную селективную защиту, что позволяет координировать работу с нижестоящими устройствами. Может использоваться в составе систем автопереключения (АВР), особенно при наличии электромагнитного привода (не входит в комплектацию данного артикула).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Отключающая способность: 33,5 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 660 В AC - рассчитан на использование в сетях до 660 В переменного тока
• Тип расцепителя: электронный - программируемый, с возможностью настройки порогов срабатывания
• Диапазон регулировки тока КЗ: 4000–16000 А - позволяет адаптировать чувствительность к короткому замыканию под конкретную сеть
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допускает повышенную влажность, подходит для условий России
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытых шкафов
• Способ монтажа: стационарный, на монтажной плате - фиксируется болтами к металлической раме или панели
• Род тока: переменный (AC)
• Привод: ручной - управление осуществляется только механическим рычагом, без возможности дистанционного управления
• Количество свободных контактов: 0 - не имеет встроенных вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА55-41 331110-20 УХЛ3 690В монтируется исключительно на монтажной плате с помощью болтов. Посадочные отверстия соответствуют стандартному шагу для оборудования серии ВА50-41. Для правильного соединения используйте медные шины или кабельные наконечники сечением, соответствующим току 1000 А - рекомендованное сечение жилы не менее 2×240 мм2. Установка возможна как вертикально, так и горизонтально - ориентация не влияет на работу расцепителей. Обратите внимание: отсутствие свободных контактов требует внешнего решения для передачи сигналов состояния (например, через реле контроля).

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях Российской Федерации. Наличие электронного расцепителя гарантирует селективность и предотвращает ложные срабатывания при кратковременных перегрузках. Отключение при КЗ происходит за время менее 20 мс, что снижает риск повреждения оборудования.

Преимущества

• Высокая отключающая способность (33,5 кА) - надёжно защищает сети даже при значительных токах КЗ
• Настройка тока срабатывания КЗ в широком диапазоне - гибкая адаптация под различные схемы распределения
• Изготовлен в России - совместим с программой импортозамещения, гарантированная сервисная поддержка на территории РФ
• Устойчив к гармоникам - благодаря отсутствию микропроцессора в некоторых модификациях (ВА52-41), этот тип выключателя может работать рядом с частотниками и двигателями без помех
• Гибкий монтаж - допускает вертикальную и горизонтальную установку без потери характеристик

Ограничения применения

• Не предназначен для постоянного тока (DC) - только для переменного тока (AC)
• Степень защиты IP20 - нельзя устанавливать во влажных, запылённых или открытых помещениях без дополнительной защиты
• Отсутствуют встроенные свободные контакты - для сигнализации состояния требуется внешнее оборудование
• Ручной привод - невозможно удалённое включение/выключение, не поддерживает автоматические команды от PLC
• Требует профессионального монтажа - из-за больших токов и усилий затяжки клемм необходим опытный электромонтёр

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с мощностью 800–1000 кВт
• Защита питающей линии к преобразователю частоты (частотнику) на насосной станции
• Аппарат ввода в системе АВР для критически важных потребителей (больницы, серверные)
• Щиты управления технологическими линиями с большим количеством двигателей

Практические советы

• При проектировании учтите, что номинальное напряжение 660 В - максимальное. Не применяйте в сетях выше этого значения, даже если указано 690 В в названии - это маркетинговое указание, рабочее напряжение - 660 В.
• Для подключения кабелей используйте наконечники типа ШМ или ШК, плотно затягивайте клеммы моментом, указанным в руководстве - недотянутые соединения вызывают нагрев при 1000 А.
• Если нужна сигнализация состояния («включен/отключен»), установите параллельно реле контроля положения или используйте выключатель с контактами (например, ВА55-41 с другим артикулом).
• Для работы в системах с высокими гармониками (частотники, сварочные аппараты) проверьте наличие сертификата на устойчивость к искажениям формы тока - данный экземпляр подходит, поскольку основан на базовой конструкции ВА52-41.
• Проверьте соответствие монтажной платы - отверстия должны точно совпадать с габаритами ВА55-41 331110-20. Не используйте переходные рампы - они нарушают тепловой режим.
