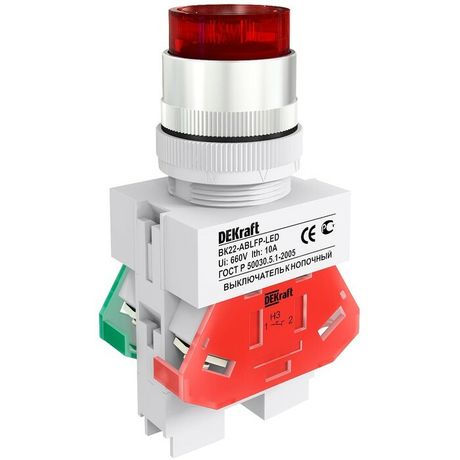

Выключатель кнопочный LED ABLFP ВК-22 d22мм 24В AC/DC красн. DEKraft 25070DEK APC

Кнопка управления ABLFP 22 мм светодиодная красная 24В AC/DC ВК-22 от DEKraft - это компактный элемент управления с индикацией состояния, подходящий для панелей оборудования, где требуется четкая визуальная обратная связь. Артикул 25070dek обеспечивает надежную работу в промышленной среде при напряжении 24 В постоянного или переменного тока.

Назначение и область применения

Кнопка управления ABLFP 22 мм светодиодная красная 24В AC/DC ВК-22 используется для ручного включения и отключения электрических цепей с одновременной индикацией активного состояния. Подходит для систем автоматизации, станков, конвейеров, пультов управления и распределительных щитов. Красный цвет кнопки сигнализирует о критическом или аварийном режиме работы, что соответствует стандартам безопасности.

Технические характеристики

• Напряжение питания: 24 В AC/DC - совместима с большинством промышленных контроллеров и преобразователей;
• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,4 кВт при 24 В;
• Тип лампы: светодиод (LED) - энергоэффективный, долговечный, работает при любых температурах;
• Степень защиты: IP54 - защищена от пыли и брызг воды из любого направления;
• Механизм: без фиксации - возвращается в исходное положение после отпускания;
• Подключение: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) - гибкий вариант для схем управления;
• Диаметр отверстия: 22 мм - стандартный размер для монтажа в панелях;
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C и повышенной влажности;
• Нормативный документ: IEC 60947-5-1 - соответствие международным требованиям к аппаратам управления.

Совместимость и монтаж

Кнопка управления ABLFP 22 мм светодиодная красная 24В AC/DC ВК-22 монтируется на лицевую панель через круглое отверстие диаметром 22 мм. Для установки необходима предварительно просверленная ниша. На задней части имеется резьба с контргайкой, обеспечивающей плотное крепление. Переднее хромированное кольцо защищает края отверстия и повышает эстетичность. Подключение осуществляется через два винтовых зажима - один для входа, второй для выхода. Оба контакта доступны для подключения внешних устройств. Совместима с панелями из стали, алюминия, пластика толщиной до 8 мм.

Безопасность и стандарты

Изделие соответствует стандарту IEC 60947-5-1, который регламентирует безопасность и надежность кнопочных выключателей. Степень защиты IP54 гарантирует устойчивость к пыли и влаге, что делает её пригодной для использования в цехах с высокой запыленностью или периодическими мойками. Цветовая кодировка (красный) соответствует рекомендациям EN 60204-1 для аварийных и опасных функций. Конструкция не содержит острых кромок и выполнена из термостойких материалов.

Преимущества

• Светодиодная индикация ярко видна даже при ярком освещении - снижает риск ошибочного действия;
• Компактный размер 22 мм - экономит место на панели, легко интегрируется в существующие системы;
• Работает как от переменного, так и от постоянного тока - универсальность для различных систем управления;
• Надежные винтовые зажимы - не требуют специальных инструментов, позволяют использовать провода разного типа;
• Хромированное кольцо - улучшает визуальное восприятие и устойчиво к механическому воздействию.

Ограничения применения

• Не предназначен для подключения нагрузок выше 10 А - превышение тока вызывает перегрев и выход из строя;
• Не имеет фиксации - нельзя применять как переключатель режима, только как импульсный сигнал;
• IP54 недостаточно для длительного воздействия струй воды или погружения - не подходит для открытых площадок без дополнительной защиты;
• Не имеет встроенных переключающих контактов - не является реле, только управляет внешними цепями;
• Климатическое исполнение УХЛ4 исключает использование в условиях экстремального холода ниже −25C или высоких температур выше +40C.

Примеры использования

• Аварийная остановка станка - красный свет и кнопка без фиксации дают быстрый и заметный способ отключения;
• Индикация включения насоса в системе охлаждения - кнопка горит при работе, показывая состояние цепи;
• Пульт управления на сборочном конвейере - компактная кнопка вставляется в панель рядом с другими элементами;
• Щит управления HVAC - сочетание с другими кнопками ВК-22 для формирования единого интерфейса.

Практические советы

• Перед монтажом проверьте глубину отверстия - корпус кнопки ABLFP 22 мм светодиодная красная 24В AC/DC ВК-22 требует минимум 25 мм свободного пространства сзади;
• Используйте провода сечением 0,5–2,5 мм2 - более толстые трудно затянуть в винтовые зажимы, более тонкие могут оборваться;
• При подключении к PLC или частотному преобразователю убедитесь, что 24 В соответствуют уровню входного сигнала устройства;
• Не используйте кнопку в качестве основного рубильника - она не рассчитана на частые отключения больших токов;
• При необходимости замены - отсоедините питание, открутите контргайку и выньте механизм из панели - никаких сложных инструментов не потребуется.
