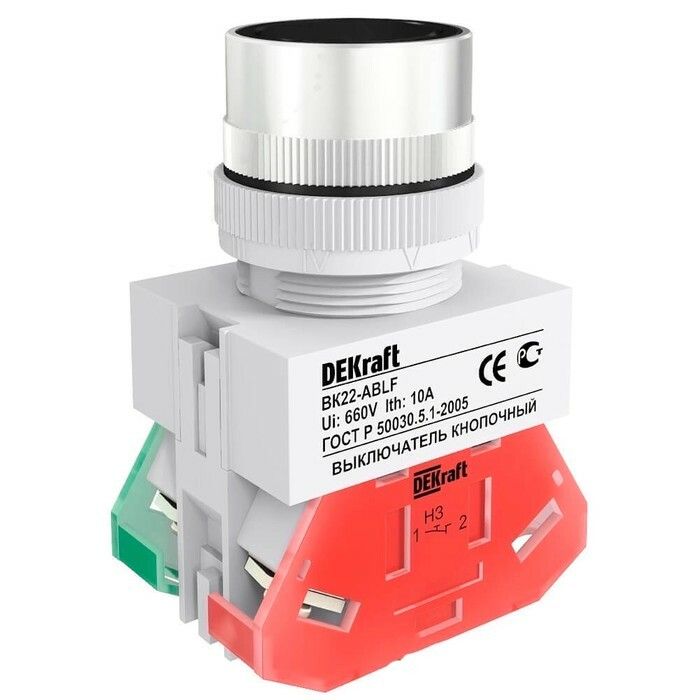

Выключатель кнопочный ABF ВК-22 d22мм 220В с фиксацией черн. DEKraft 25126DEK APC

Выключатель кнопочный с фиксацией ABF d22 мм 220В от DEKraft — надёжное устройство для управления электрическими цепями с механической фиксацией положения. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запылённости и влаги благодаря защите IP54. Артикул 25126dek соответствует серии ВК-22.

Назначение и область применения

Выключатель кнопочный с фиксацией ABF d22 мм 220В предназначен для ручного включения и выключения электрических цепей постоянного или переменного тока. Его используют там, где требуется сохранить состояние включено/выключено после однократного нажатия — например, для старта/останова двигателей, насосов, компрессоров или систем автоматизации.

Подходит для установки на панелях, дверях шкафов, станках и других устройствах, где важна долговечная механическая фиксация. Часто применяется в машиностроении, пищевой промышленности, логистических комплексах и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Диаметр отверстия: 22,3 мм — требует точного сверления под этот размер для плотной посадки;
• Напряжение: 220 В — рассчитан на работу в сети переменного тока 220 В, допустимо использование в пределах до 660 В согласно нормативу IEC 60947-5-1;
• Номинальный ток: 10 А — максимальный рабочий ток, не рекомендуется использовать для нагрузок выше этого значения;
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО) — позволяет реализовать базовые схемы управления;
• Тип подключения: винтовые зажимы — удобны для многожильных и одножильных проводов до 2,5 мм²;
• Степень защиты: IP54 — защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды из любого направления;
• Монтаж: на лицевую панель — устанавливается через отверстие с фиксацией сзади;
• Переднее кольцо: хромированное — обеспечивает эстетику и легкую очистку поверхности;
• Цвет кнопки: чёрный — контрастный, хорошо виден в любых условиях освещения;
• Тип толкателя: цилиндрический, потайной — не выступает за плоскость панели, снижает риск повреждений;
• Климатическое исполнение: УХЛ4 — работает при температуре от −25°C до +40°C, в помещениях с умеренной влажностью;
• Норматив: IEC 60947-5-1 — соответствие международному стандарту на аппараты управления.

Совместимость и монтаж

Выключатель ABF d22 мм 220В совместим с панелями толщиной до 8 мм. Для установки необходимо просверлить отверстие диаметром 22,3 мм. После вставки корпуса фиксируется гайкой с внутренней стороны панели — не требует дополнительных креплений.

При подключении используйте провода сечением до 2,5 мм². Клеммы рассчитаны на медные провода — при использовании алюминиевых требуется применение переходных контактных элементов.

Рекомендуется соблюдать минимальный зазор вокруг выключателя — минимум 10 мм с каждой стороны для теплоотвода и доступа к клеммам при обслуживании.

Безопасность и стандарты

Выключатель ABF d22 мм 220В сертифицирован по стандарту IEC 60947-5-1, что гарантирует безопасную коммутацию токов до 10 А и отказоустойчивость при длительной эксплуатации. Защита IP54 снижает риск поражения током при случайном воздействии брызг воды или пылевых отложений.

Изделие не содержит опасных материалов и соответствует требованиям RoHS. Отсутствие индикационной лампы исключает риск перегрева и возгорания внутри корпуса.

Преимущества

• Механическая фиксация кнопки — не требует постоянного удерживания, снижает вероятность случайного отключения;
• Потайной цилиндрический толкатель — меньше подвержен внешним повреждениям и не цепляется за одежду или инструменты;
• Хромированное кольцо — устойчиво к коррозии, легко моется, не теряет внешний вид;
• Винтовые зажимы — обеспечивают прочное и долговечное соединение даже при вибрациях;
• Совместимость с широким спектром панелей — универсальный размер 22 мм подходит для большинства стандартных отверстий.

Ограничения применения

• Не предназначен для взрывоопасных сред — отсутствует взрывозащита (Ex);
• Не используется в условиях постоянного погружения в воду — IP54 не обеспечивает герметичность при затоплении;
• Не имеет световой индикации — нельзя использовать там, где требуется визуальное указание состояния вкл./выкл.;
• Не рекомендован для частых операций более 60 раз в минуту — возможен быстрый износ механизма;
• Не подходит для высоких температур выше +40°C — особенно при закрытом шкафе без принудительного охлаждения.

Примеры использования

• Старт/стоп двигателя конвейера на производстве;
• Управление насосом в системе водоснабжения;
• Аварийная остановка станка на участке механической обработки;
• Включение системы вентиляции в помещении с контролируемым микроклиматом;
• Ручное управление питанием в распределительном щите.

Практические советы

• При монтаже проверьте глубину отверстия — слишком глубокое может помешать фиксации гайки;
• Перед первым включением проверьте надёжность затяжки винтов — слабый контакт вызывает нагрев и выход из строя;
• Не используйте силу при нажатии — механизм рассчитан на мягкое воздействие, избыточное усилие может повредить фиксатор;
• При необходимости замены — отключите питание, снимите заднюю гайку и аккуратно вытяните выключатель;
• Для условий с высокой запылённостью периодически протирайте поверхность кольца — пыль может забивать щели и влиять на ход толкателя.
