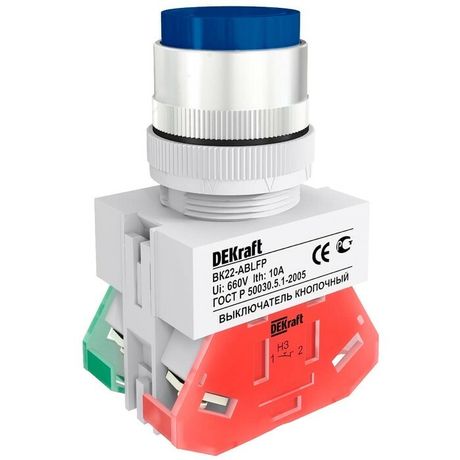

Выключатель кнопочный ABFP ВК-22 d22мм 220В с фиксацией син. DEKraft 25130DEK APC

Выключатель кнопочный с фиксацией ABFP d22 мм синий 220В ВK-22 от DEKraft - это надёжное устройство для ручного управления электрическими цепями с сохранением положения после нажатия. Подходит для монтажа на панелях оборудования, работает в условиях повышенной запылённости и влажности. Артикул 25130dek соответствует сериям ВК-22 и ABFP.

Назначение и область применения

Выключатель кнопочный с фиксацией ABFP d22 мм синий 220В ВK-22 предназначен для включения и отключения электрических цепей постоянным нажатием. После нажатия кнопка остаётся в зафиксированном состоянии - её необходимо снова нажать, чтобы вернуть в исходное положение. Это делает его удобным для управления оборудованием, требующим длительного включения, например, насосов, вентиляторов, конвейеров или станков. Устройство не имеет индикации, поэтому применяется там, где состояние цепи контролируется внешними средствами.

Технические характеристики

• Диаметр отверстия для монтажа: 22 мм
• Рабочее напряжение: 220 В переменного тока (до 660 В согласно заявленному классу)
• Номинальный ток: 10 А
• Тип контактов: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Степень защиты: IP54 - защита от пыли и брызг воды из любого направления
• Подключение: винтовые зажимы для проводов сечением до 2,5 мм2
• Монтаж: на лицевую панель через установленное отверстие
• Цвет кнопки: синий, цвет переднего кольца: хром
• Тип толкателя: цилиндрический, высокий - обеспечивает удобное нажатие даже с перчатками
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, в том числе с колебаниями температур и влажностью
• Нормативное соответствие: IEC 60947-5-1

Совместимость и монтаж

Выключатель ABFP d22 мм синий 220В ВK-22 устанавливается в подготовленное круглое отверстие диаметром 22 мм. Переднее хромовое кольцо плотно прилегает к поверхности панели, обеспечивая герметичность и эстетичный вид. Для монтажа требуется только отвертка - провода подсоединяются к винтовым клеммам. Устройство совместимо с любыми панелями толщиной до 8 мм. Кнопка не требует специальных инструментов для замены - достаточно открутить фиксирующую гайку сзади.

Безопасность и стандарты

Выключатель ВK-22 соответствует международному стандарту IEC 60947-5-1, который регламентирует требования к кнопкам управления. Степень защиты IP54 позволяет использовать его в средах с пылью и возможными брызгами воды - например, на производстве, в мастерских, на складах. Климатическое исполнение УХЛ4 гарантирует работу при температурах от −25C до +40C. Устройство не содержит светодиодов и не требует дополнительного питания.

Преимущества

• Фиксация кнопки предотвращает случайное отключение - важно для долгих операций
• Высокий цилиндрический толкатель легко нажимается даже в перчатках
• Хромированное кольцо устойчиво к коррозии и механическому износу
• Винтовое подключение надёжно и не требует специализированных разъёмов
• Одинаковая компоновка НЗ и НО контактов позволяет применять его в различных схемах управления

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Не имеет световой индикации - нельзя использовать там, где нужен визуальный сигнал состояния
• Не рекомендован для частых циклов включения/выключения более 1000 раз в час - это снижает срок службы механизма
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Использование вне диапазона УХЛ4 (например, в жарком тропическом климате) может привести к отказу материалов

Примеры использования

• Управление включением крупного воздушного компрессора на заводе
• Аварийная остановка конвейера на пищевом производстве
• Включение системы вентиляции в цеху с высокой запылённостью
• Ручной запуск насоса в системе водоснабжения
• Контрольный выключатель на щите управления станка

Практические советы

• Перед монтажом проверьте глубину панели - она должна позволять свободную установку гайки с задней стороны
• При подключении используйте провода сечением не более 2,5 мм2 - большие сечения могут повредить клеммы
• Синий цвет кнопки часто используется для “пуск” в соответствии с ГОСТ Р 50030.5.1 - убедитесь, что он соответствует вашей схеме окраски
• Если планируете установку в месте с высокой вибрацией - дополнительно закрепите корпус клеем или контргайкой
• Для обслуживания отключите питание - хотя контактная группа рассчитана на 10 А, работа под напряжением увеличивает риск дугового замыкания
