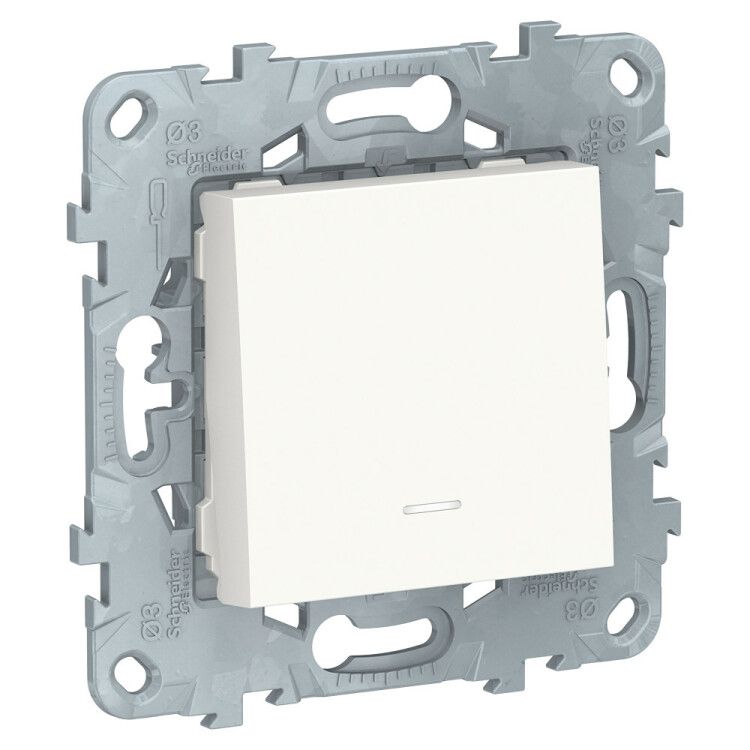

Выключатель 1-кл. 2мод. СП Unica New IP21 (сх. 1а) с подсветкой механизм бел. SchE NU520118N APC

Выключатель одноклавишный с подсветкой Schneider Electric UNICA NEW (артикул nu520118n) - это надёжное устройство для управления светом в помещениях с внутренним монтажом. Благодаря встроенной подсветке и устойчивой конструкции он удобен в использовании даже в темноте, а его компактные размеры позволяют установить его в стандартную коробку.

Назначение и область применения

Выключатель одноклавишный с подсветкой Schneider Electric UNICA NEW используется для включения и отключения осветительных приборов в жилых, офисных и общественных помещениях. Он подходит для работы в бытовых и коммерческих электросетях с напряжением до 250 В и током до 10 А. Подсветка особенно полезна в коридорах, спальнях, туалетах и других местах, где требуется быстрый доступ к выключателю при отключенном свете.

Технические характеристики

• Количество клавиш: 1
• Схема подключения: 1-полюсный (размыкает фазу)
• Коммутируемый ток: 10 А
• Номинальное напряжение: 220–250 В
• Подсветка: да (светодиодная, работает при отключенном нагрузочном контуре)
• Способ монтажа: внутренний (скрытый в стене)
• Тип крепления: распорные лапки + винты
• Габариты: 74,5 × 74,5 × 34,25 мм
• Количество модулей: 2
• Цвет: белый (RAL 9003)
• Отделка: глянцевая поверхность
• Степень защиты: IP21 (защита от пальцев и капель воды сверху)
• Материал корпуса: термопласт, без галогенов
• Монтажная плата: есть (для соединения с проводами через зажимы)
• Тип серии: рамочная (совместима с рамками Unica NEW)

Совместимость и монтаж

Выключатель одноклавишный Schneider Electric UNICA NEW совместим с монтажными коробками глубиной не менее 35 мм и стандартной шириной 68–70 мм. Монтаж выполняется в два этапа: сначала механизм фиксируется в коробке распорными лапками, затем закрепляется двумя винтами. Накладка крепится после подключения проводов. Для подключения используются зажимы на монтажной плате - подходят провода сечением до 2,5 мм2. Выключатель рассчитан на установку в рамки серии Unica NEW - другие рамки могут не подойти из-за отличий в форме и креплениях.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых выключателей. Степень защиты IP21 предотвращает случайное прикосновение к токоведущим частям и защищает от вертикального попадания капель воды - этого достаточно для сухих помещений, но недостаточно для ванных комнат или улицы. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Конструкция имеет увеличенные изоляционные разделители между контактами, что минимизирует риск пробоя и короткого замыкания.

Преимущества

• Подсветка позволяет находить выключатель в темноте без дополнительного освещения
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Увеличенные изоляторы повышают безопасность при высокой влажности или запылённости
• Монтажная плата обеспечивает надёжное и быстрое подключение проводов
• Совместимость с рамками Unica NEW упрощает замену и унификацию дизайна в интерьере

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванная, баня, бассейн) - степень защиты IP21 недостаточна
• Не подходит для наружного монтажа или уличного использования
• Не рекомендован для управления мощностью выше 2,2 кВт (при 220 В) - превышение тока в 10 А может вызвать перегрев контактов
• Требует установки в специализированные монтажные коробки - не подходит для поверхностного монтажа

Примеры использования

• Управление потолочным светильником в спальне
• Включение ночника в детской комнате
• Переключение света в коридоре квартиры
• Контроль освещения в офисном кабинете
• Интеграция в систему единого дизайна интерьера с другими элементами серии Unica NEW

Практические советы

• При монтаже проверьте глубину монтажной коробки - она должна быть не меньше 35 мм, чтобы механизм свободно поместился
• Не затягивайте винты слишком сильно - это может треснуть пластиковую основу
• Подключайте только фазный провод к выключателю; нулевой и заземляющий должны проходить мимо него
• Если подсветка горит слабо или мерцает - возможно, проблема в лампе (например, LED с малым потреблением); попробуйте заменить её на более мощную или добавить параллельный резистор
• Для замены старого выключателя - сначала отключите питание, потом снимите накладку, отсоедините провода и извлеките механизм
