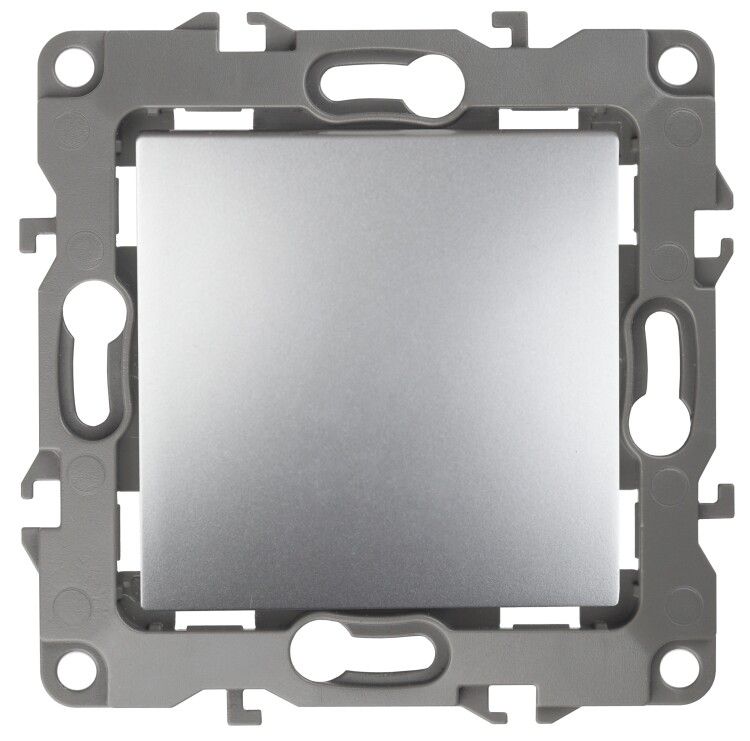

Переключатель 1-кл. СП Эра12 12-1103-03 10А IP20 250В 10AX механизм алюм. Эра Б0014641

Переключатель 1-клавишный 10А 250В IP20 алюминий 12-1103-03 от бренда ЭРА - это механический проходной выключатель для скрытой установки, предназначенный для коммутации освещения в двух точках. Устройство совмещает надёжную работу, простую сборку и совместимость с рамками серии Эра 12.

Назначение и область применения

Переключатель 1-клавишный 10А 250В IP20 алюминий 12-1103-03 используется для управления одним источником света из двух мест - например, в коридоре, на лестнице или в спальне. Подходит для бытовых и офисных помещений с нормальной влажностью. Не предназначен для уличного монтажа или влажных зон из-за степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - рассчитан на стандартную сеть 220–240 В
• Количество клавиш: 1 - однокнопочное управление
• Тип подключения: безвинтовые клеммы - зажимают провода за счёт пружины, исключая необходимость отвертки
• Схема подключения: переключатель на 2 направления - работает в паре с другим аналогичным устройством для проходного управления
• Степень защиты: IP20 - защита от прикосновения пальцами и крупными предметами, но не от воды и пыли
• Габариты: 68×45×68 мм - соответствует стандартному подрозетнику 68 мм
• Количество модулей: 2 - занимает два модульных места в распределительной коробке
• Материал корпуса: поликарбонат - прочный, самозатухающий пластик, не содержит галогенов
• Цвет: 9006 (алюминий) - матовая металлизированная отделка, сочетается с декором серии Эра 12
• Крепление: в распор + винтами - обеспечивает устойчивую фиксацию в подрозетнике
• Комплектация: механизм с накладкой - рамка продается отдельно
• Подсветка: отсутствует - не имеет индикатора положения

Совместимость и монтаж

Переключатель 1-клавишный 10А 250В IP20 алюминий 12-1103-03 устанавливается в стандартный подрозетник глубиной 40–50 мм. Для монтажа используются как лапки (распорные), так и винты - можно выбрать способ по удобству. Клеммы работают по принципу “зажми и вставь”: зачищенные жилы кабеля (до 2,5 мм2) вводятся в отверстия до щелчка - контакт формируется автоматически. Обязательно используйте парный переключатель того же типа для создания проходной схемы. Рамки серии Эра 12 (например, 12-5003-03 или 12-5103-03) подходят идеально - они имеют одинаковые размеры и тип крепления. Рамки Эра 12 Сатин также совместимы, если нужна более мягкая фактура.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в помещениях с нормальной средой. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Сертифицировано для работы в сетях переменного тока до 250 В. Не применяйте в условиях повышенной влажности, запыленности или агрессивной среды - степень защиты IP20 не предполагает защиту от жидкости и пыли.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономит время при установке
• Надёжное соединение: парные клеммы позволяют организовать шлейфовое подключение между двумя переключателями без дополнительных перемычек
• Совместимость с широким рядом рамок - легко подобрать цвет и стиль под интерьер
• Прочные материалы: поликарбонат не деформируется при температурных колебаниях
• Матовая поверхность не царапается и не теряет вид при частом использовании

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, улица) - IP20 не защищает от влаги
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Требуется обязательная пара для функционала - нельзя использовать как обычный выключатель
• Не совместим с умными системами - только механическое управление
• Запрещён монтаж в металлические подрозетники без изоляции - есть риск замыкания

Примеры использования

• Управление светом в длинном коридоре: включить у входа, выключить у выхода
• Освещение лестницы: включение снизу, выключение наверху
• Спальная комната: выключатель у двери и у кровати
• Производственные помещения: управление освещением рабочего участка с двух сторон

Практические советы

• При подключении проверьте, что все жилы зачищены на 8–10 мм - меньше не зажмётся, больше может выпасть
• Используйте только медные провода сечением до 2,5 мм2 - алюминиевые не рекомендованы
• Выбирайте рамку с таким же цветовым кодом (например, 03 - алюминий), чтобы сохранить единый дизайн
• При монтаже в старый подрозетник - сначала закрепите винтами, потом проверьте плотность посадки лапок
• Не затягивайте клеммы - они самофиксирующие; лишнее усилие повредит контакты
• Для проходной схемы обязательно используйте два одинаковых устройства - 12-1103-03 и ещё один такой же
