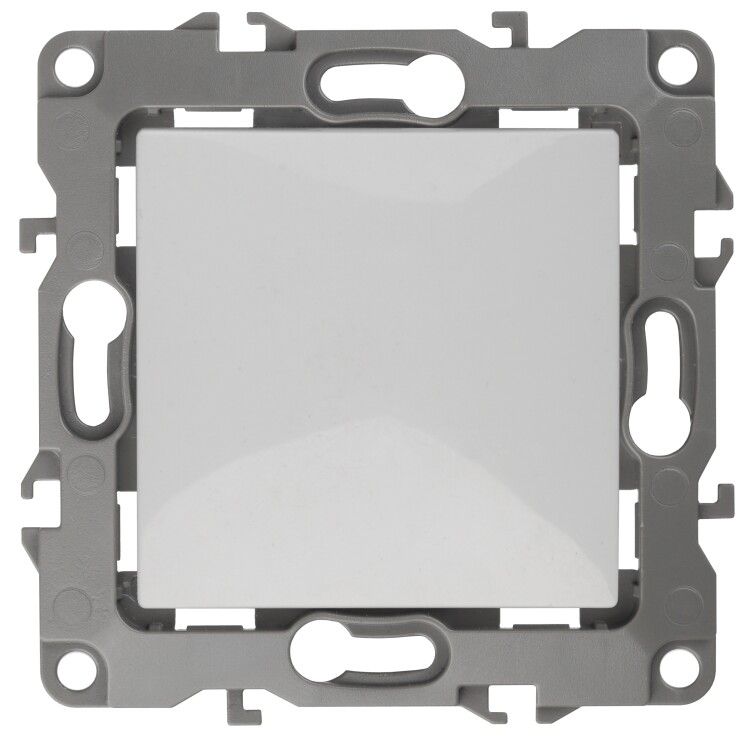

Переключатель промежуточный 12-1108-01 10АХ-250В, белый (10/100/2500) |Б0018242 | ЭРА

Переключатель промежуточный 10 ампер 250 вольт IP20 белый 12-1108-01 от бренда ЭРА предназначен для коммутации цепей в схемах трёхпозиционного управления светом - например, в длинных коридорах или на лестницах. Этот элемент серии Эра 12 совмещает надёжную механическую работу, удобство монтажа и совместимость с декоративными рамками того же семейства.

Назначение и область применения

Переключатель промежуточный 10 ампер 250 вольт IP20 белый 12-1108-01 используется в схемах управления освещением, где требуется включение/выключение одного светильника из трёх и более мест. Пример: вход в дом - середина коридора - выход на улицу. Подходит для жилых помещений, офисов, общественных зданий. Не применяется в качестве обычного выключателя - требует пары основных одноклавишных переключателей на концах цепи.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на стандартную сеть 220–240 В
• Схема подключения: перекрёстный (промежуточный) - имеет два входа и два выхода для перекидного контакта
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупным инструментом, но не от пыли и влаги; подходит только для внутренней установки в сухих помещениях
• Количество клавиш: одна - управление одним контуром
• Материал корпуса: термопласт (поликарбонат) - прочный, самозагасающий, без галогенов
• Цвет: белый (9010) - глянцевая отделка, сочетается с рамками серии Эра 12
• Габариты: 75×45×75 мм - соответствует стандартному подрозетнику
• Количество модулей: 2 - занимает два модульных места в распределительном щите
• Способ подключения: безвинтовые клеммы - зажимы с пружинным механизмом для быстрого ввода провода
• Монтажная плата: есть - позволяет закрепить механизм внутри подрозетника
• Подсветка: отсутствует

Совместимость и монтаж

Переключатель промежуточный 12-1108-01 устанавливается в стандартный подрозетник глубиной не менее 45 мм. Крепление осуществляется двумя способами: на распорные лапки (прижимают механизм к стенкам подрозетника) и на винты (через боковые отверстия). Для работы необходимы две основные одноклавишные кнопки на концах цепи - этот элемент стоит между ними.

Декоративная рамка не входит в комплект. Совместима с рамками серии Эра 12: 1-пост (12-5001-xx), 2-пост (12-5002-xx) и далее до 5-постовой (12-5005-xx). Также подходят рамки Эра 12 Сатин (серии 12-5101–12-5105). Цвет рамки выбирается по коду xx: 01 - белый, 02 - слоновая кость, 06 - чёрный и другие.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для влажных зон - запрещена установка в ванных, кухнях, на улице или в подвале с высокой влажностью.

Преимущества

• Безвинтовые клеммы - позволяют быстро и надёжно зафиксировать многожильный и одножильный провод без инструмента
• Автоматическое зажимание - исключает люфт и плохой контакт даже при длительной эксплуатации
• Парные клеммы - обеспечивают последовательное соединение «шлейфом» между переключателями
• Унифицированная система - легко заменить на другой элемент той же серии без переделки монтажа
• Глянцевая поверхность - легко протирается, не собирает пыль так сильно, как матовая

Ограничения применения

• Не работает как самостоятельный выключатель - обязательно нужен ещё один одноклавишный переключатель на каждом конце цепи
• IP20 - нельзя использовать в помещениях с повышенной влажностью (ванная, баня, подвал, веранда)
• Не поддерживает подсветку - если нужна подсветка клавиши, выбирайте другую модель
• Требует наличия двух модульных мест в распределительной коробке - не подходит для узких ниш
• Рамка продается отдельно - стоимость системы увеличивается

Примеры использования

• Лестница: выключатель у входа - промежуточный на площадке - выключатель наверху
• Длинный коридор: три точки управления - вход, середина, выход
• Спальня: выключатель у двери - промежуточный у кровати - выключатель у второго выхода
• Производственные помещения: управление освещением с нескольких рабочих точек

Практические советы

• При подключении внимательно следите за маркировкой клемм - обычно обозначены L1, L2, T1, T2. Перепутать можно - тогда схема не будет работать
• Зачищайте провод на 8–10 мм - меньше не зажмётся, больше может выпасть
• Проверьте глубину подрозетника: 75 мм - это максимальная глубина механизма, не все подрозетники подходят
• Выбирайте рамку заранее - цвета отличаются, особенно в серии Сатин
• Не используйте с мощными нагрузками свыше 2,2 кВт - перегрузка вызывает нагрев и повреждение клемм
• При замене старого переключателя - проверьте тип схемы: если раньше был просто проходной, то новый промежуточный не подойдёт
