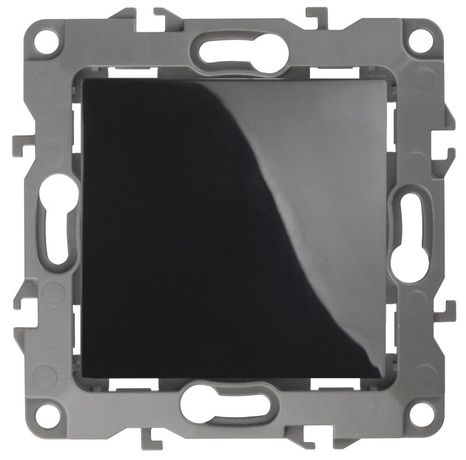

Переключатель 1-кл. СП Эра12 12-1103-06 10А IP20 250В 10AX механизм черн. Эра Б0014644

Переключатель ЭРА 12, артикул 12-1103-06 - это одноклавишный проходной механизм для скрытой установки, рассчитанный на работу в сетях до 250 В и тока до 10 А. Подходит для организации двухточечного управления освещением, например, у входа и у кровати. Комплектуется накладкой, рамка продается отдельно.

Назначение и область применения

Переключатель ЭРА 12 предназначен для коммутации электрических цепей в помещениях с нормальными условиями эксплуатации. Благодаря схеме «переключатель на 2 направления» позволяет управлять одним источником света из двух точек - например, в коридоре, на лестнице или в спальной комнате. Применяется в жилых домах, офисах, общественных зданиях. Не подходит для управления мощными нагрузками свыше 2,5 кВт (при 250 В).

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический, одноклавишный
• Способ подключения: безвинтовые зажимы (клеммы)
• Степень защиты: IP20 - защита от доступа пальцами, но не от воды и пыли
• Габариты: 68×45×68 мм
• Количество модулей: 2
• Материал корпуса: термопласт (поликарбонат), без галогенов
• Цвет: черный, глянцевая отделка
• Монтажная плата: есть - обеспечивает жесткую фиксацию внутри подрозетника
• Подсветка: отсутствует

Совместимость и монтаж

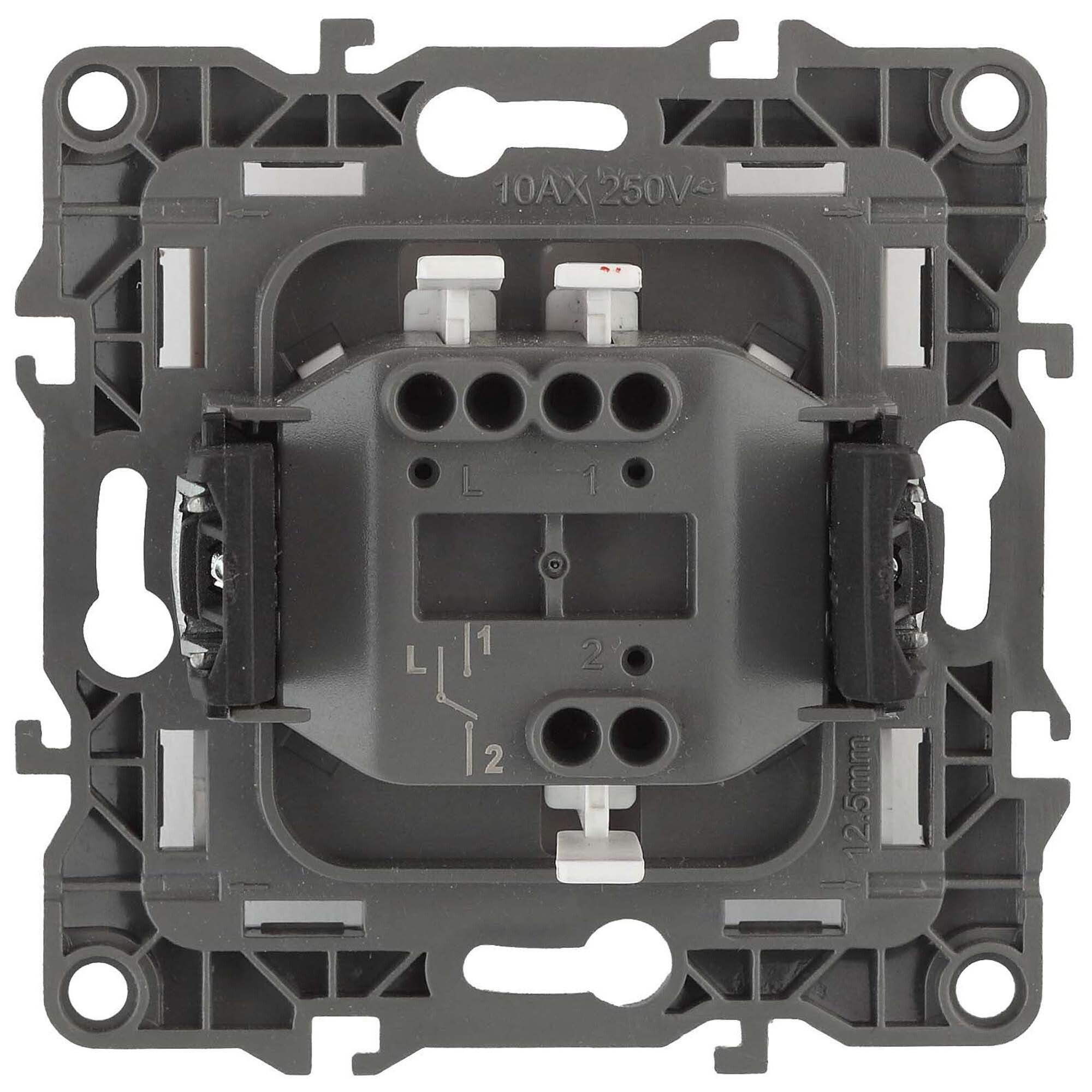

Механизм ЭРА 12 устанавливается в стандартные подрозетники глубиной не менее 45 мм. Крепление осуществляется двумя способами: за счет распорных лапок и дополнительно - винтами через боковые отверстия. Это повышает устойчивость при частом использовании. Безвинтовые клеммы позволяют быстро закрепить провода сечением до 2,5 мм2 - достаточно вставить жилу до щелчка. Для работы в схеме проходного переключения требуется два таких устройства, соединённых между собой трёхжильным кабелем. Парные клеммы внутри механизма поддерживают шлейфовое подключение - удобно при последовательном монтаже нескольких устройств.

Рамки для этого механизма продаются отдельно. Совместимы все рамки серии ЭРА 12 и ЭРА 12 Сатин: от однопостовой (12-5001-xx / 12-5101-xx) до пятипостовой (12-5005-xx / 12-5105-xx). Цвет рамки выбирается по коду: например, 06 - чёрный, 01 - белый, 05 - антрацит.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает контакт с пальцами, но не предназначено для влажных зон (ванная, кухня, улица). Отсутствие галогенов в составе материала снижает выделение токсичных веществ при перегреве. Соответствует ГОСТ Р 50030.2–2010 для аппаратов управления.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - не требуют отвертки
• Усиленная фиксация за счёт монтажной платы и двух типов крепления
• Шлейфовое подключение - можно легко организовать цепочки из нескольких переключателей
• Материал поликарбонат устойчив к нагреву и механическим воздействиям
• Глянцевая поверхность легко моется, не собирает пыль

Ограничения применения

• Не используется во влажных помещениях - IP20 не защищает от влаги
• Не подходит для управления нагрузками выше 2,5 кВт (например, мощные обогреватели)
• Требует обязательной установки в рамку - сам по себе не является законченным изделием
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не совместим с системами умного дома - только механическая коммутация

Примеры использования

• Управление потолочным светом в спальне: один переключатель у двери, второй - у кровати
• Освещение длинного коридора: включение/выключение с обоих концов
• Лестница в многоквартирном доме: управление светом с этажа и с подвала
• Зона отдыха с двумя выходами - например, в гостиной с выходом в кухню и на балкон

Практические советы

• При замене старого переключателя проверьте сечение проводов - безвинтовые клеммы работают оптимально с медью 0,5–2,5 мм2
• При монтаже в подрозетник убедитесь, что он не деформирован - иначе механизм будет болтаться даже при затянутых винтах
• Выбирая рамку, учтите, что цвет “черный” (код 06) на матовой сатиновой поверхности отличается от глянцевой - лучше взять образец
• Для схемы проходного переключения используйте трехжильный кабель (L1, L2, перемычка), а не двухжильный
• Не забудьте отключить питание перед подключением - даже при отсутствии подсветки риск поражения током сохраняется
