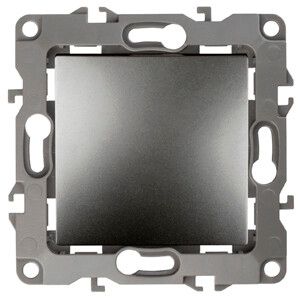

Выключатель одноклавишный скрытого монтажа графит 10А 250В автоматические (безвинтовые) ЭРА 12 12-1101-12 - Б0019276

Выключатель 1-клавишный 10А 250В IP20 графитовый 12-1101-12 от бренда ЭРА - это надёжный элемент для управления освещением в помещениях с внутренней проводкой. Механизм серии Эра 12 рассчитан на скрытую установку, обеспечивает простое подключение и долгий срок службы благодаря качественным материалам.

Назначение и область применения

Выключатель 1-клавишный 12-1101-12 предназначен для коммутации осветительных нагрузок до 10 А и 250 В. Подходит для установки в жилых, офисных и общественных помещениях. Используется для включения и выключения света в комнатах, коридорах, санузлах и других зонах, где требуется однополюсное управление. Применяется исключительно в системах с скрытой проводкой - внутри стен, в подрозетниках.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество клавиш: 1
• Тип управления: механический
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не защищён от воды
• Способ монтажа: скрытый (в подрозетник)
• Схема подключения: 1-полюсный
• Тип крепления: на лапки и винты - два способа фиксации в коробке
• Способ подключения: безвинтовые зажимы - просто вставьте провод и зафиксируйте рычагом
• Материал корпуса: термопласт (поликарбонат), без галогенов
• Цвет: графит (7024), матовая отделка
• Габариты: 75×45×75 мм
• Количество модулей: 2
• Монтажная плата: есть - позволяет устанавливать в стандартные подрозетники
• Подсветка: отсутствует
• Тип серии: рамочная - требует отдельного декора (рамки)

Совместимость и монтаж

Механизм совместим со всеми стандартными подрозетниками диаметром 68–70 мм. Установка выполняется двумя способами: на распорные лапки (для быстрого закрепления) и на винты (для повышенной надёжности в сложных условиях). Клеммы безвинтовые - провода вставляются в отверстия и фиксируются нажатием на рычаг. Для работы с многожильным проводом рекомендуется использовать наконечники. Рамка продается отдельно - подходят любые рамки серии Эра 12 с декором d 1/1. Выключатель не поддерживает параллельное подключение нескольких устройств в одном модуле.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Материал корпуса - поликарбонат без галогенов, что снижает риск образования токсичных веществ при перегреве. IP20 гарантирует безопасную работу в сухих помещениях, но не допускает использование в ванных комнатах, на улице или в местах с высокой влажностью. Соответствие нормам ЕС и ГОСТ Р 50030.2.

Преимущества

• Быстрая и надёжная фиксация проводов - безвинтовые клеммы экономят время при монтаже
• Два варианта крепления - лапки и винты дают гибкость при установке в старые или новые подрозетники
• Матовый графитовый цвет - маскирует царапины и пыль, хорошо сочетается с современной отделкой
• Парные клеммы позволяют организовать шлейфовое подключение - один выключатель можно последовательно соединить с другим
• Устойчивый к нагреву материал - подходит для длительной работы с лампами накаливания и LED-светильниками

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, уличные объекты) - степень защиты IP20 недостаточна
• Не подходит для управления мощными нагрузками свыше 2,5 кВт (например, электрообогреватели, насосы)
• Требует обязательной установки отдельной рамки - механизм сам по себе не является законченным изделием
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не совместим с умными системами - только ручное управление

Примеры использования

• Управление потолочным светильником в спальне
• Переключение света в коридоре квартиры
• Коммутация точечных светильников в гостиной
• Частичная замена старого выключателя в ремонте - совместим с существующей проводкой 2,5 мм2

Практические советы

• При монтаже проверяйте плотность контакта - после вставки провода дерните его, чтобы убедиться, что он зафиксирован
• Для многожильных проводов используйте наконечники типа ШВИ - предотвращают ослабление контакта
• Выбирайте рамки того же цвета (графит 7024) - иначе будет контраст и некрасивый переход
• Учитывайте посадочные размеры: глубина подрозетника должна быть минимум 60 мм, чтобы поместился механизм
• Не затягивайте винты слишком сильно - это может повредить пластиковую основу
• При замене старого выключателя - отключите питание, даже если кажется, что выключатель “выключен”
