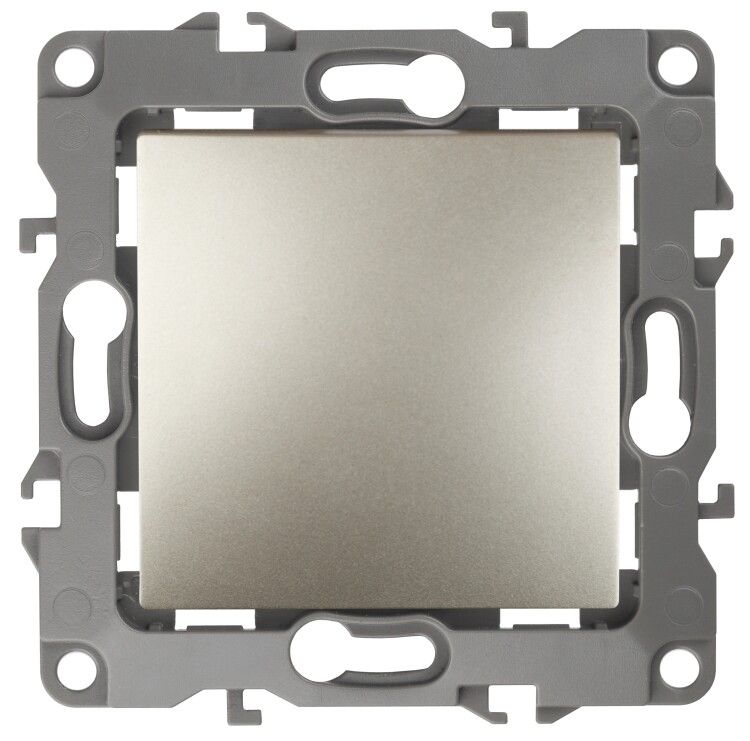

Переключатель 1-кл. СП Эра12 12-1103-04 10А IP20 250В 10AX механизм шампань Эра Б0014642

Переключатель 1-клавишный 10А 250В IP20 механизм шампань от бренда ЭРА (артикул б0014642) предназначен для коммутации электрической цепи в двух точках - например, для управления светом с двух мест. Это механизм серии Эра 12, совместимый с декоративными рамками, которые устанавливаются отдельно.

Назначение и область применения

Этот переключатель используется в качестве проходного выключателя - то есть позволяет включать и выключать освещение из двух разных точек. Подходит для квартир, частных домов, коридоров, лестниц, спальних и других помещений, где удобно управлять светом с обоих концов помещения. Применяется в системах внутренней проводки с скрытой установкой в подрозетники.

Технические характеристики

• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт при 220 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - соответствует стандартным сетям 220–240 В в России и Европе
• Количество клавиш: 1 - однокнопочный проходной переключатель
• Способ подключения: безвинтовые клеммы - зажимают провода за счет пружины, исключает необходимость затяжки винтов
• Схема подключения: переключатель на два направления - работает в паре с другим аналогичным устройством
• Степень защиты: IP20 - защита от прикосновения пальцами и крупных предметов, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: термопласт (поликарбонат) - прочный, самозатухающий, не содержит галогенов
• Цвет: шампань (код 1036) - матовая отделка, сочетается с рамками Эра 12 и Эра 12 Сатин того же цвета
• Габариты: 68×45×68 мм - стандартный размер для монтажа в подрозетник 68 мм
• Количество модулей: 2 - занимает два модульных места в распределительном щите
• Крепление: в распор + винты - обеспечивает надежную фиксацию в подрозетнике
• Комплектация: механизм с накладкой - рамка продается отдельно
• Подсветка: отсутствует - не имеет индикатора положения

Совместимость и монтаж

Механизм совместим только с рамками серии Эра 12 и Эра 12 Сатин. Для сборки требуется выбрать подходящую рамку по количеству постов и цвету:

• Однопостовые: 12-5001-xx / 12-5101-xx (xx = цвет, например, 04 - шампань)
• Двупостовые: 12-5002-xx / 12-5102-xx
• Трёх-, четырёх- и пятипостовые - аналогично по номерам 12-5003-xx…12-5005-xx и 12-5103-xx…12-5105-xx

Установка выполняется в стандартный металлический или пластиковый подрозетник. Крепление осуществляется двумя способами: распорными лапками (прижимаются к стенкам подрозетника) и винтами (через боковые отверстия). Безвинтовые клеммы позволяют быстро вставить провод - достаточно зачистить жилу на 8–10 мм и вставить до щелчка. Обязательно используйте пару таких переключателей - один в начале цепи, второй в конце.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых электросетей. Материал корпуса - поликарбонат без галогенов - снижает риск выделения токсичных веществ при нагреве. IP20 гарантирует безопасность при использовании внутри помещений, но не допускает применение во влажных зонах (ванная, баня, улица). Устройство не предназначено для управления высокомощными нагрузками выше 10 А (например, теплыми полами, мощными обогревателями).

Преимущества

• Безвинтовые клеммы - экономят время при монтаже, не требуют отвертки, надежно фиксируют медные и многожильные провода
• Автоматическое соединение шлейфа - через парные клеммы можно легко организовать последовательное подключение нескольких устройств
• Матовая поверхность - не царапается, не оставляет следов пальцев, хорошо сочетается с современным интерьером
• Совместимость с широкой линейкой рамок - возможность подобрать цвет под любой дизайн интерьера
• Произведён из самозатухающего материала - повышена пожаробезопасность

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от влаги
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Требуется обязательная пара - нельзя использовать как обычный выключатель без второго устройства
• Не совместим с другими сериями (Эра 11, Эра 13, Legrand, Schneider) - рамки и механизмы не взаимозаменяемы
• Запрещено подключать нагрузку более 10 А - возможен перегрев и выход из строя

Примеры использования

• Управление светом в длинном коридоре - выключатель у входа и у выхода
• Освещение лестницы - внизу и наверху
• Спальная комната - выключатель у двери и у кровати
• Частный дом - управление светом в холле с двух сторон

Практические советы

• При выборе рамки обращайте внимание на код цвета - шампань соответствует коду 04 (например, 12-5001-04)
• Проверьте глубину подрозетника - механизм имеет высоту 68 мм, нужен минимум 50 мм свободного пространства
• Жилы кабеля должны быть зачищены на 8–10 мм - меньше не зажмётся, больше может выпасть
• Не смешивайте этот механизм с изделиями других брендов - даже если размеры совпадают, контакты и клеммы могут отличаться
• При замене старого выключателя - отключите питание, проверьте отсутствие напряжения тестером
• Для долговечности не используйте в местах с частыми механическими воздействиями - например, в детских комнатах или общественных зонах с высокой проходимостью
