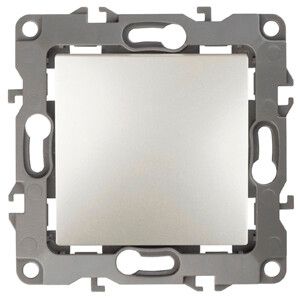

Переключатель 1-кл. СП Эра12 12-1103-15 10А IP20 250В 10AX механизм перламутр Эра Б0019286

Переключатель ЭРА 12, артикул 12-1103-15 - одноклавишный проходной выключатель с механическим управлением, рассчитанный на работу в сетях до 250 В и током до 10 А. Подходит для скрытой установки в подрозетники, используется в системах управления освещением с двумя точками включения. Корпус выполнен из термопластика без галогенов, отделка - матовый перламутр.

Назначение и область применения

Переключатель ЭРА 12 12-1103-15 предназначен для коммутации осветительных нагрузок в двух местах - например, у входа и выхода комнаты, в длинном коридоре или на лестнице. Это классический проходной выключатель, который работает в паре с другим аналогичным устройством. Применяется в жилых домах, офисах, общественных зданиях. Не подходит для управления мощными нагревательными приборами или двигателями свыше 2,5 кВт.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический (ручной переключатель)
• Схема подключения: переключатель на два направления (проходной)
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Количество клавиш: одна
• Материал корпуса: термопласт, без галогенов
• Цвет: перламутр (код 9010), матовая поверхность
• Габариты: 68×45×68 мм
• Количество модулей: 2
• Способ подключения: безвинтовые зажимы (клеммы)
• Монтажная плата: есть - позволяет использовать с рамками серии ЭРА 12
• Тип крепления: в распор + винтами
• Тип комплектации: механизм с накладкой (рамка продается отдельно)
• Подсветка: отсутствует

Совместимость и монтаж

Механизм 12-1103-15 совместим только с рамками серии ЭРА 12 и ЭРА 12 Сатин. Установка происходит в стандартный подрозетник глубиной не менее 45 мм. Крепление осуществляется двумя способами: за счет распорных лапок и дополнительно - винтами через боковые отверстия. Для надежного закрепления рекомендуется применять оба метода. Безвинтовые клеммы позволяют быстро зажать провода сечением до 2,5 мм2 - достаточно вставить жилу до щелчка. Парные клеммы внутри механизма обеспечивают возможность последовательного подключения (шлейфа) между двумя проходными выключателями.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в сухих помещениях. Степень защиты IP20 исключает использование в ванных комнатах, на улице или в сырых помещениях. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при перегреве. Соответствует ГОСТ Р 50030.2–2010 для выключателей переменного тока.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - не требуют отвертки для затяжки
• Устойчивый контакт: металлические контакты внутри механизма обеспечивают долгую службу даже при частом использовании
• Совместимость с широким спектром декоративных рамок - можно выбрать любой цвет и стиль
• Жесткая конструкция: прочный термопласт не деформируется при температуре до +60 C
• Фиксация в подрозетнике двумя способами - повышает надежность и снижает люфт

Ограничения применения

• Не предназначена для влажных помещений - IP20 не обеспечивает защиту от влаги
• Не подходит для управления нагрузками выше 2,5 кВт (например, тепловыми завесами, мощными насосами)
• Требуется обязательная пара - один выключатель не работает самостоятельно, нужен второй такой же
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не совместим с умными системами - только механическое управление

Примеры использования

• Управление светом в спальной комнате: один выключатель у двери, второй у кровати
• Освещение лестницы: включение/выключение снизу и сверху
• Длинный коридор: точки включения у обоих концов
• Производственные помещения: удобство управления освещением с двух сторон рабочего участка

Практические советы

• Выбирайте рамку ЭРА 12 подходящего цвета: белый (12-5001-01), черный (12-5001-06), деревянные оттенки (12-5101-07…11) - все они совместимы с этим механизмом
• При подключении проверьте, что провода вставлены до упора - слышимый щелчок гарантирует надежный контакт
• Не используйте этот выключатель в качестве обычного (не проходного) - он не замкнет цепь одним положением
• При сборке системы с несколькими проходными выключателями помните: каждый следующий элемент также должен быть типа “проходной”
• Проверяйте посадочные размеры подрозетника - габариты механизма 68×45 мм требуют минимум 60×60 мм отверстия
