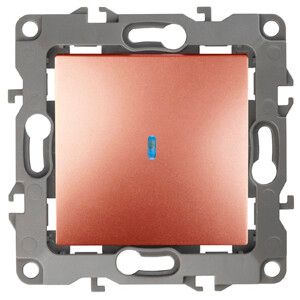

Выключатель одноклавишный скрытого монтажа с подсветкой медь 10А 250В автоматические (безвинтовые) ЭРА 12 12-1102-14 - Б0019282

Выключатель с подсветкой ЭРА 12, артикул 12-1102-14 - устройство для коммутирования освещения в жилых и офисных помещениях с удобной LED-индикацией положения в темноте. Механизм выполнен из термопласта, совместим со стандартными монтажными коробками, подходит для скрытой установки.

Назначение и область применения

Выключатель ЭРА 12 предназначен для включения и отключения одного источника света - например, люстры, бра или точечного светильника. Подсветка позволяет легко найти переключатель в темноте, что особенно полезно в коридорах, спальнях, детских комнатах и санузлах. Устройство рассчитано на работу в бытовых условиях, где нагрузка не превышает 10 А (до 2,5 кВт при 250 В). Не предназначено для управления мощным оборудованием, двигателем или промышленными системами.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический, одноклавишный
• Схема подключения: 1-полюсный
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Подсветка: светодиодная, работает в выключенном состоянии
• Материал корпуса: термопласт, безгалогенный состав
• Габариты: 75×45×75 мм
• Количество модулей: 2
• Способ подключения: безвинтовые клеммы - провода фиксируются зажимом
• Цвет: 2013 (матовый оттенок)
• Монтажная плата: есть - упрощает сборку в рамке
• Сигнальный контакт: есть - можно использовать для контроля состояния цепи

Совместимость и монтаж

Выключатель ЭРА 12 совместим с любыми стандартными монтажными коробками глубиной от 40 мм. Крепится двумя способами: через распорные элементы и винты. Для установки требуется предварительно подготовить нишу в стене, подвести фазный провод (L) и ноль (N) - ноль не подключается к выключателю, он проходит мимо. Безвинтовые клеммы позволяют быстро закрепить медные провода сечением до 2,5 мм2. Нельзя использовать с алюминиевыми проводами без переходных контактов. Механизм устанавливается в рамку серии ЭРА 12 - совместим с другими изделиями этой же серии.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Материалы корпуса имеют температуру самовоспламенения выше 850 C и не поддерживают горение. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Применяется в соответствии с ГОСТ Р 50030.2–2010 (IEC 60669-1). Не имеет сертификата для влажных помещений - IP20 исключает использование в банях, душевых, на улице.

Преимущества

• Удобная светодиодная подсветка - видно положение выключателя даже ночью
• Безвинтовые клеммы - экономят время при монтаже, надёжно фиксируют провода
• Качающаяся контактная группа - мягкий, чёткий щелчок без усилий
• Матовая отделка - не царапается, не оставляет следов пальцев
• Совместимость с рамками серии ЭРА 12 - легко заменить или дополнить другие устройства

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Запрещено применять для управления нагревательными приборами мощностью более 2,5 кВт
• Не рекомендован для частого включения-выключения (более 10 раз в минуту) - сокращает срок службы контактов
• Не используется с диммерами, таймерами или умными системами - только классическое управление
• Не совместим с алюминиевыми проводами без специальных переходников

Примеры использования

• Выключение света в спальне перед сном
• Управление потолочным светильником в коридоре
• Переключение бра в комнате ребёнка
• Комбинирование с другими выключателями и розетками серии ЭРА 12 в единой панели

Практические советы

• При монтаже проверьте, чтобы провод был плотно вставлен в клемму - слабый контакт вызывает перегрев
• Если выключатель установлен рядом с источником тепла (например, возле радиатора), убедитесь, что температура окружающей среды не превышает +40 C
• При замене старого выключателя - сравните размеры: новый 12-1102-14 требует минимум 75 мм ширины в коробке
• Для группового монтажа используйте рамки ЭРА 12 - они обеспечивают единый стиль и правильную фиксацию механизма
• Не пытайтесь вскрыть механизм - внутри нет сервисных элементов, ремонт невозможен
