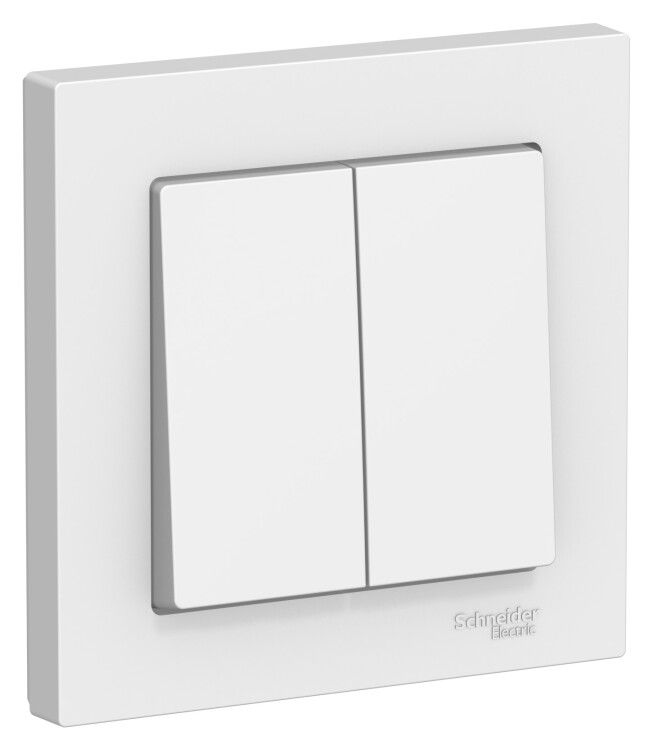

Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе белый - ATN000152 APC

Выключатель двухклавишный схема 5, 10АХ, в сборе с рамкой, белый от Systeme Electric (серии AtlasDesign) предназначен для коммутации освещения в жилых и офисных помещениях. Комплектация с рамкой и прочная конструкция позволяют использовать его в системах со скрытой проводкой без дополнительного оформления.

Назначение и область применения

Этот выключатель управляет двумя независимыми группами осветительных приборов - например, потолочными светильниками и бра - с одной точки. Подходит для установки в квартирах, домах, офисах, гостиницах и других объектах с внутренней электропроводкой. Применяется там, где требуется одновременный контроль над несколькими зонами освещения без увеличения числа точек управления.

Технические характеристики

• Номинальное напряжение: 220 В (рабочий диапазон до 250 В)
• Номинальный ток: 10 А
• Количество клавиш: 2
• Схема подключения: 2×1-полюс (два отдельных контакта, каждый управляет своей нагрузкой)
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли - только для сухих помещений)
• Габариты: 83×83×40 мм
• Материал корпуса: ABS-пластик с ионами серебра (антибактериальное покрытие)
• Отделка: глянцевая, белая
• Тип крепления: винтовое
• Подключение: винтовые зажимы для проводов
• Установка: скрытая (в монтажную коробку)
• Подсветка: отсутствует
• Содержание галогенов: нет

Совместимость и монтаж

Выключатель совместим с любыми стандартными монтажными коробками глубиной не менее 40 мм. Крепление осуществляется через усиленные металлические лапки, которые плотно фиксируются в коробке при затяжке винтов. Монтаж выполняется после окончания штукатурных работ. Для подключения используйте медные провода сечением до 2,5 мм2. Нельзя подключать провода большего сечения - они не войдут в зажимы. Рамка в комплекте уже подогнана под корпус, дополнительная регулировка не требуется.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Сертифицировано в рамках европейских норм IEC 60669-1. Антибактериальная добавка в пластике снижает риск развития микроорганизмов на поверхности, что особенно важно в местах повышенной проходимости. Отсутствие галогенов делает материал безопасным при возможном перегреве.

Преимущества

• Комплект с рамкой - не требует докупки декора, экономит время при монтаже
• ABS-пластик устойчив к механическим повреждениям и выгоранию от света
• Антибактериальное покрытие продлевает гигиеничность поверхности
• Усиленные лапки обеспечивают устойчивую фиксацию даже в старых или слегка расширенных коробках
• Глянцевая поверхность легко моется, не задерживает пыль

Ограничения применения

• Не предназначен для влажных помещений (ванна, баня, улица) - степень защиты IP20 недостаточна
• Не поддерживает подсветку - нельзя заменить им модели с LED-индикацией
• Не рассчитан на мощные нагрузки свыше 2,2 кВт (при 220 В)
• Несовместим с автоматическими системами управления (умный дом) - только ручное управление
• Запрещено использовать в средах с высокой концентрацией химических паров - пластик не устойчив к растворителям

Примеры использования

• Управление светом в спальне: одна клавиша - основной потолочный свет, вторая - ночники у кровати
• Освещение в коридоре: включение света в зоне входа и в зоне выхода
• Комната с двумя зонами: рабочая зона и зона отдыха
• Общественные туалеты - для включения света в двух секциях

Практические советы

• Перед монтажом проверьте, чтобы монтажная коробка была глубже 40 мм - иначе механизм не поместится
• При подключении не перетягивайте винты - можно повредить контактные площадки
• Если планируете заменить старый выключатель, убедитесь, что новая рамка (83×83 мм) закроет имеющееся отверстие
• Для частых включений рекомендуется выбирать нагрузку не выше 80% от номинала (до 8 А), чтобы продлить срок службы контактов
• Выключатель системы AtlasDesign от Systeme Electric совместим с другими изделиями этой серии - можно собрать единый стиль интерьера
