Выключатель двухклавишный ATLASDESIGN схема 5 10АХ в сборе изумруд - ATN000852 APC

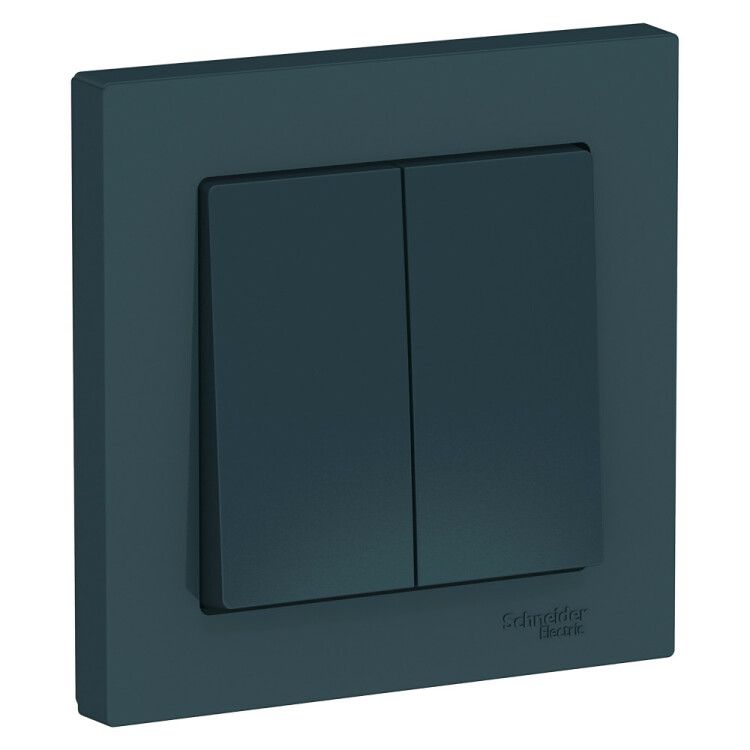

Двухклавишный выключатель Systeme Electric артикула atn000852 серии AtlasDesign - надёжное устройство для управления двумя группами освещения с одной точки. Выполнен в матовом изумрудном цвете, совместим с внутренней установкой в стандартную монтажную коробку, рассчитан на работу в бытовых и коммерческих сетях 220–250 В.

Назначение и область применения

Выключатель Systeme Electric atn000852 предназначен для включения и отключения двух независимых нагрузок - например, двух групп точечного освещения, люстры с двойным управлением или светильника и вентилятора. Подходит для установки в жилых помещениях, офисах, торговых зонах и других объектах с внутренним монтажом. Используется там, где требуется одновременный контроль двух цепей с одного места.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 10 А
• Количество клавиш: 2
• Схема подключения: 2×1-полюс (два независимых переключателя)
• Степень защиты: IP20 (защита от доступа пальцами, но не от воды и пыли)
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: изумрудный, матовая отделка
• Габариты: 83 × 83 × 40 мм
• Тип крепления: винтовое
• Способ монтажа: внутренний
• Подключение: винтовые клеммы
• Комплектация: механизм + рамка одного цвета
• Не содержит галогенов
• Количество модулей: 0 (не является модульным элементом DIN-рейки)

Совместимость и монтаж

Выключатель Systeme Electric atn000852 устанавливается в стандартную круглую или прямоугольную монтажную коробку глубиной не менее 40 мм. Крепление осуществляется через усиленные монтажные лапки, которые фиксируются винтами к боковым стенкам коробки. Для подключения используются винтовые зажимы - провода зачищаются на 8–10 мм и затягиваются отверткой. Рамка и механизм поставляются в одном комплекте, что исключает необходимость подбора отдельных элементов. Совместим со всеми типами стандартных декоративных рамок системы AtlasDesign.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Материал корпуса - термопласт, не содержащий галогенов, что снижает риск образования токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного контакта с токоведущими частями, но не предназначено для влажных помещений, улицы или мест с высокой запылённостью. Не рекомендуется использовать в банях, подвалах или на кухнях без дополнительной защиты.

Преимущества

• Двухклавишная схема позволяет управлять двумя нагрузками без установки двух отдельных выключателей - экономит место и упрощает схему wiring.
• Качественный ABS-пластик устойчив к механическим повреждениям и длительному воздействию света - сохраняет цвет и форму даже после лет эксплуатации.
• Интегрированная рамка изумрудного цвета создаёт единый эстетический образ с другими изделиями серии AtlasDesign.
• Усиленные лапки обеспечивают плотную и устойчивую фиксацию в монтажной коробке, предотвращая расшатывание.
• Матовая поверхность не оставляет следов от пальцев и легко моется.

Ограничения применения

• Не предназначен для установки во влажных помещениях (ванна, душ, бассейн) - степень защиты IP20 недостаточна.
• Не поддерживает подсветку - светодиодная индикация не предусмотрена и не может быть добавлена.
• Не совместим с системами автоматизации (умный дом) - не имеет электронных компонентов или протоколов связи.
• Не используется в цепях переменного тока выше 250 В или постоянного тока - допустим только переменный ток до 10 А.
• Не подлежит ремонту - при выходе из строя заменяется полностью.

Примеры использования

• Управление потолочными светильниками в спальне: одна клавиша - основное освещение, вторая - ночное.
• Контроль света в коридоре и туалете с единой точки входа.
• Включение вытяжки и верхнего света на кухне (при условии, что выключатель установлен вне зоны повышенной влажности).
• Освещение рабочего стола и зоны хранения в мастерской.

Практические советы

• Перед монтажом обязательно отключите питание - даже при IP20 контакт с токоведущими частями возможен при неправильной установке.
• Проверьте глубину монтажной коробки: минимальная требуемая глубина - 40 мм, иначе механизм не войдёт.
• При использовании многожильных проводов используйте наконечники - они лучше фиксируются в винтовых клеммах.
• Не затягивайте винты слишком сильно - это может повредить пластиковые клеммы.
• Если нужна подсветка - выбирайте другую модель; этот выключатель не предусматривает её добавление.
• При замене старого выключателя - проверьте соответствие схемы подключения: здесь два независимых 1-полюсных переключателя, а не проходной или перекрёстный.
