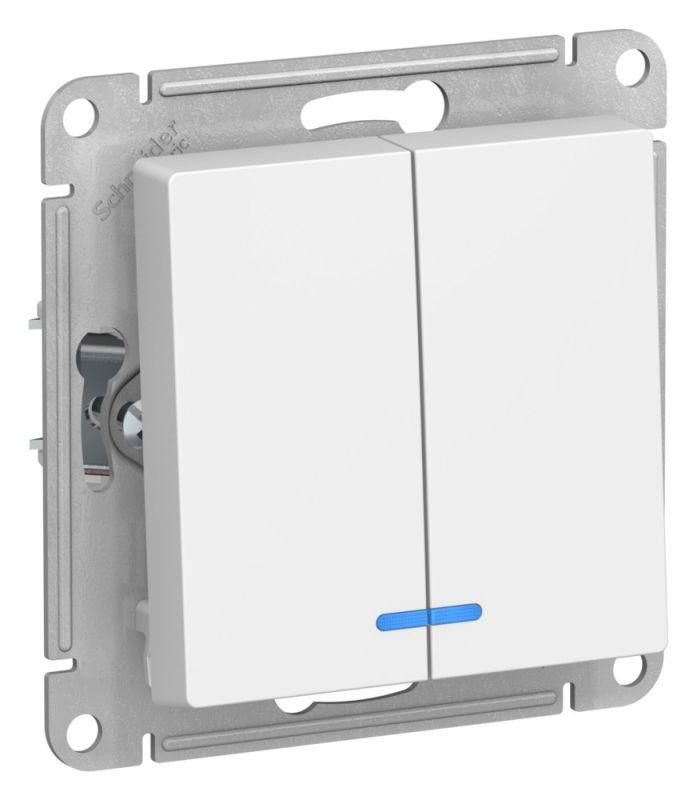

Выключатель 2-кл. AtlasDesign (сх. 5а) 10AX с подсветкой механизм лотос SE ATN001353 APC

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, механизм Лотос, SE от Systeme Electric - надёжное решение для управления двумя группами освещения в помещениях с ограниченным доступом к свету. Артикул atn001353 сочетает простую эксплуатацию, удобную подсветку и совместимость со стандартными монтажными коробками.

Назначение и область применения

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, механизм Лотос, SE предназначен для коммутации двух независимых нагрузок - например, двух групп точечных светильников, люстры с двумя режимами или освещения в коридоре и туалете. Подходит для жилых помещений, офисов, общественных зданий. Особенно эффективен там, где важно быстро найти выключатель в темноте - спальне, холле, лестничном пролёте.

Технические характеристики

• Номинальное напряжение: 250 В - работает в бытовых сетях 220–240 В
• Номинальный ток: 10 А - рассчитан на нагрузку до 2,2 кВт (при 220 В)
• Количество клавиш: 2 - каждая управляет своей цепью
• Схема подключения: 2×1-полюс - два отдельных однополюсных переключателя в одном корпусе
• Подсветка: да, светодиодная, синий цвет - обеспечивает видимость в темноте без лишнего света
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли; применяется только внутри помещений
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам глубиной 40 мм
• Материал: термопласт (ABS) - прочный, не трескается при ударах, устойчив к выгоранию
• Цвет: белый, матовое покрытие - не бликует, маскирует следы пыли
• Тип крепления: винтовое - фиксация через болты на монтажных лапках
• Комплектация: механизм + лицевая накладка - всё необходимое для установки в комплекте
• Содержание галогенов: не содержит - безопасен при возгорании, соответствует экологическим нормам

Совместимость и монтаж

Выключатель 2-клавишный с подсветкой, схема 5а, 10АХ, механизм Лотос, SE предназначен для скрытой установки в стандартные металлические или пластиковые монтажные коробки с внутренним размером не менее 68×68 мм. Монтажные лапки усилены - обеспечивают плотную посадку даже в слегка расширенных отверстиях. Для подключения используйте провода сечением 0,5–2,5 мм2. Клеммы рассчитаны на винтовое зажимание - затягивайте равномерно, чтобы не повредить контакты. Накладка крепится на штыревые фиксаторы - просто щёлкает на место после установки механизма.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Сертифицирован для работы в условиях постоянной нагрузки до 10 А. Отсутствие галогенов снижает риск образования токсичных газов при перегреве. IP20 исключает использование во влажных зонах - не устанавливайте в ванной, бане или на улице. Подсветка питается от сети через ограничивающий резистор - не требует внешнего питания.

Преимущества

• Удобство поиска в темноте благодаря мягкому синему свечению подсветки
• Два независимых канала управления - экономия места и проводов
• Прочные монтажные лапки - минимизация люфта и вибраций после установки
• Матовая поверхность - не остаётся отпечатков пальцев, не требует частой уборки
• Комплексная комплектация - не нужна доп. закупка рамок или крепежа

Ограничения применения

• Не предназначен для влажных помещений - IP20 недостаточно для ванной комнаты или кухонной зоны рядом с мойкой
• Не рекомендован для управления мощными нагревательными приборами выше 2,2 кВт - возможен перегрев контактов
• Несовместим с системами умного дома без дополнительных модулей - только механическое управление
• Не поддерживает регулировку яркости - нельзя использовать с диммерами

Примеры использования

• Управление потолочным светом и ночником в спальне
• Переключение между основным и декоративным освещением в гостиной
• Контроль освещения в коридоре и туалете с одного места
• Замена старого выключателя в квартире при ремонте - идеальная замена по форме и размеру

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в стене - 71 мм требует точно просверленного или подготовленного проёма
• При подключении соблюдайте полярность: L - фаза, L1/L2 - выходы на нагрузку, N - ноль (если используется для подсветки)
• Не затягивайте винты слишком сильно - можно повредить пластиковую рамку клемм
• Если подсветка не горит после установки - проверьте целостность цепи и наличие напряжения на входе
• Этот выключатель - часть серии AtlasDesign от Systeme Electric - все элементы серии имеют одинаковый дизайн и размеры, что упрощает замену или расширение системы
