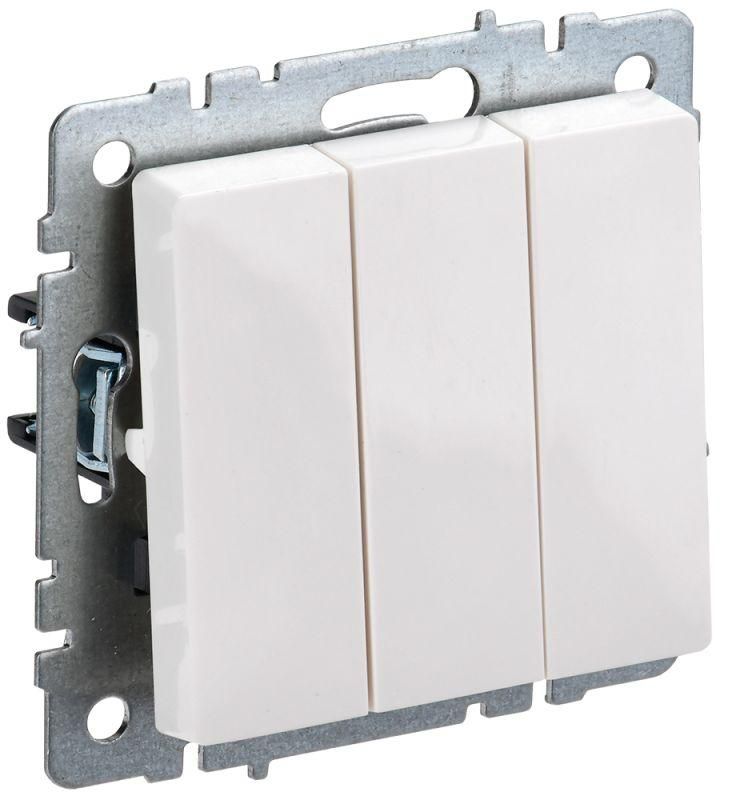

Выключатель 3-кл. Brite 10А ВС10-3-0-БрБ механизм бел. IEK BR-V30-0-10-K01-PRO

Выключатель 3-клавишный ВС10-3-0-БрБ белый от IEK - это надежное устройство для управления несколькими группами освещения в одной точке. Модель из серии BRITE сочетает простую конструкцию, удобный монтаж и стильный внешний вид, идеально подходящий для квартир, офисов и других помещений с внутренней проводкой.

Назначение и область применения

Выключатель ВС10-3-0-БрБ предназначен для включения и выключения светильников или других нагрузок через три отдельные цепи. Подходит для управления освещением в комнатах с несколькими зонами - например, потолочным светом, бра и подсветкой. Устройство устанавливается в стену и используется в помещениях с нормальной влажностью и температурой, таких как спальни, гостиные, коридоры и офисы.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В (например, несколько LED-светильников или одна мощная люстра).
• Номинальное напряжение: 230 В - совместим с бытовой сетью в России и странах СНГ.
• Количество клавиш: 3 - управляет тремя независимыми цепями.
• Количество полюсов: 1 - каждый контакт размыкает только фазу, ноль не переключается.
• Способ подключения: винтовые клеммы - надежное соединение с медными проводами сечением до 2,5 мм2.
• Степень защиты IP20 - защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений.
• Материал корпуса: термопласт - прочный, не горючий, устойчив к механическим воздействиям.
• Цвет: белый, глянцевая отделка - легко сочетается с другими элементами серии BRITE.
• Габариты: 74,4×74,4×42,5 мм - стандартный размер для монтажных коробок.
• Минимальная глубина монтажной коробки: 40 мм - требует достаточного объема внутри стены.
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите.
• Подсветка: отсутствует - не имеет светодиодной индикации состояния.

Совместимость и монтаж

Выключатель ВС10-3-0-БрБ устанавливается в стандартную монтажную коробку с помощью распорных лапок и винтов. Для правильной установки необходимо:

• Убедиться, что глубина коробки не менее 40 мм - иначе механизм не поместится.
• Использовать провода сечением до 2,5 мм2 - более толстые могут не войти в клеммы.
• Затягивать винты равномерно, чтобы не повредить пластик и обеспечить хороший контакт.
• Перед работой обязательно отключить питание - даже при отключенном выключателе на клеммах может остаться напряжение.

Механизм совместим с накладками серии BRITE от IEK. Накладка в комплекте - её можно заменить на другую цвета или типа, если есть аналогичный форм-фактор.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60669-1. Конструкция исключает случайный доступ к токоведущим частям благодаря классу защиты IP20. Материал корпуса самозатухающий - не распространяет пламя при перегреве.

Преимущества

• Один выключатель вместо трёх - экономия места на стене и упрощение схемы управления.
• Глянцевая белая поверхность легко моется и не выгорает на солнце.
• Совместим с другими изделиями серии BRITE - можно собрать единый стиль интерьера.
• Надежные винтовые клеммы - меньше риск ослабления контакта со временем по сравнению с пружинными.

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, улица) - IP20 не обеспечивает защиту от влаги.
• Не имеет подсветки - невозможно найти выключатель в темноте.
• Работает только с активной нагрузкой (лампы, нагреватели); не рекомендован для управления двигателями или высокочастотными источниками питания без дополнительной защиты.
• Не предназначена для автоматизации - не поддерживает димминг, таймеры или умные системы.

Примеры использования

• В гостиной: одна клавиша - основной свет, вторая - торшеры, третья - подсветка ниш.
• На кухне: включение света над столом, над мойкой и в рабочей зоне.
• В коридоре: свет в холле, в тамбуре и в кладовой - всё одним устройством.

Практические советы

• При замене старого выключателя проверьте, совпадают ли размеры монтажной коробки - новый выключатель ВС10-3-0-БрБ требует минимум 40 мм глубины.
• Если провода слишком толстые - обожмите их наконечниками НШВИ перед подключением.
• Не используйте этот выключатель для управления светодиодными лентами с драйверами - возможны скачки тока, которые сокращают срок службы контактов.
• Для долгой работы лучше выбирать провода с запасом по сечению - особенно если нагрузка близка к 10 А.
• Если нужна подсветка - рассмотрите модель ВС10-3-0-БрБ с индексом “L” (если доступна в каталоге IEK).
