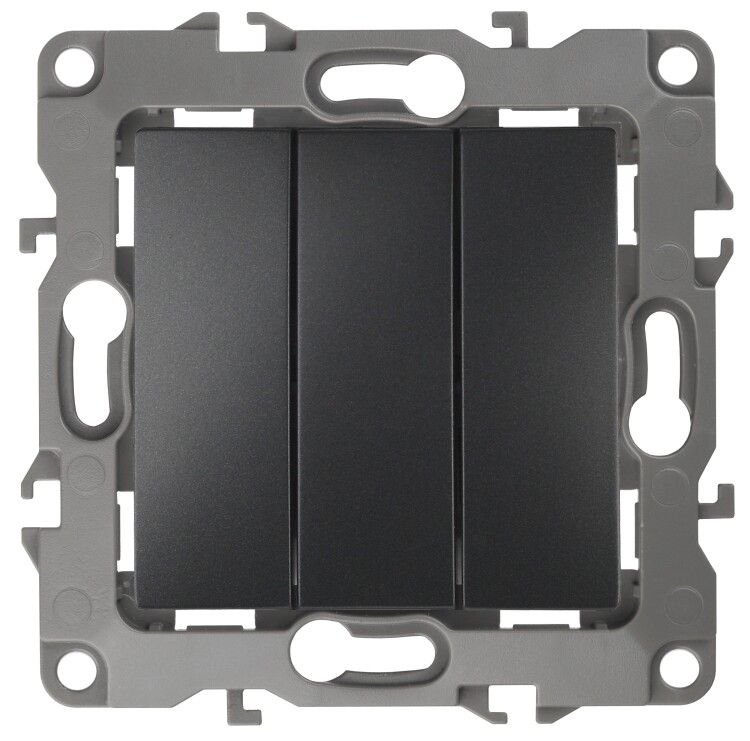

Выключатель трехклавишный скрытого монтажа антрацит 10А 250В автоматические (безвинтовые) ЭРА 12 12-1107-05 - Б0014673

Выключатель тройной 10АХ-250В, IP20, антрацит, серия ЭРА 12 - устройство для управления тремя группами освещения или нагрузок в помещениях с внутренней проводкой. Механизм совместим с рамками серии ЭРА 12, обеспечивает надежную коммутацию при номинальном токе до 10 А и напряжении до 250 В. Артикул б0014673 соответствует продукту серии ЭРА 12.

Назначение и область применения

Выключатель тройной 10АХ-250В, IP20, антрацит, серия ЭРА 12 предназначен для ручного включения и отключения трех независимых электрических цепей. Подходит для установки в жилых, офисных и общественных помещениях с сухими условиями. Применяется для управления светильниками, вытяжками, бытовыми приборами на одной линии. Не используется во влажных зонах (ванная, кухня, бассейн) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка на каждую клавишу
• Номинальное напряжение: 250 В - максимальное рабочее напряжение сети
• Количество клавиш: 3 - управление тремя отдельными цепями
• Способ монтажа: скрытая установка - монтируется в стеновой коробке
• Тип подключения: безвинтовые зажимы - быстрое соединение проводов без инструментов
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли
• Материал корпуса: термопласт - прочный, не поддерживающий горение
• Цвет: антрацит (7016) - матовая поверхность, не бликующая
• Габариты: 75×45×75 мм - стандартный размер для совместимости с рамками ЭРА 12
• Крепление: в распор + винты - фиксация в монтажной коробке без люфта
• Подсветка: не предусмотрена - требуется отдельная установка светодиодной подсветки
• Количество модулей: 0 - не является модульным элементом, самостоятельное изделие

Совместимость и монтаж

Механизм выключателя ЭРА 12 совместим только с рамками серии ЭРА 12. Устанавливается в стандартную глубокую монтажную коробку (80–90 мм). Для монтажа необходимо зачистить концы проводов на 8–10 мм и вставить их в зажимы до щелчка - проверьте плотность фиксации легким потягиванием. Крепится двумя винтами через боковые отверстия. После закручивания винтов механизм не должен шататься. Нельзя использовать с рамками других серий - возможны перекосы и повреждение креплений.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса не поддерживает горение, что снижает риск распространения пламени. Отсутствие галогенов делает его безопасным при нагреве. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания влаги - запрещено использование в местах с повышенной влажностью.

Преимущества

• Термопластовый корпус устойчив к механическим повреждениям, царапинам и перегреву
• Безвинтовые зажимы позволяют быстро подключить провода без отвертки
• Матовое антрацитовое покрытие маскирует следы пальцев и легко сочетается с интерьером
• Жесткая несущая рамка предотвращает деформацию при многократном использовании
• Унифицированная форма с другими изделиями серии ЭРА 12 - единый дизайн всей группы

Ограничения применения

• Не подходит для влажных помещений - степень защиты IP20 не защищает от воды
• Не содержит подсветки - при необходимости её нужно устанавливать отдельно
• Не работает с автоматическими системами управления - только ручное управление
• Запрещено применять для нагрузок выше 10 А на одну клавишу - риск перегрева и выхода из строя
• Не совместим с рамками других серий - даже аналогичного внешнего вида

Примеры использования

• Управление тремя группами точечных светильников в гостиной
• Контроль освещения в коридоре: вход, середина, выход
• Включение вытяжки, подсветки зоны готовки и основного света на кухне (при условии сухого исполнения)
• Управление тремя светильниками в спальне: кровать, туалетный столик, окно

Практические советы

• Перед монтажом обязательно отключите питание - даже при безвинтовом подключении есть риск поражения током
• Проверяйте посадочный диаметр монтажной коробки - он должен быть 60–65 мм для правильной фиксации
• Если провода слишком толстые (например, 4 мм2), слегка согните их перед вставкой - зажим рассчитан на медные жилы до 2,5 мм2
• При замене старого выключателя - используйте только рамки ЭРА 12, чтобы избежать перекоса клавиш
• Не затягивайте крепежные винты с усилием - достаточно легкого нажима, иначе треснет пластик
• Для увеличения долговечности не используйте выключатель как регулятор яркости - только ON/OFF режим
