Выключатель трехклавишный скрытого монтажа белый 10А 250В автоматические (безвинтовые) ЭРА 12 12-1107-01 - Б0014669

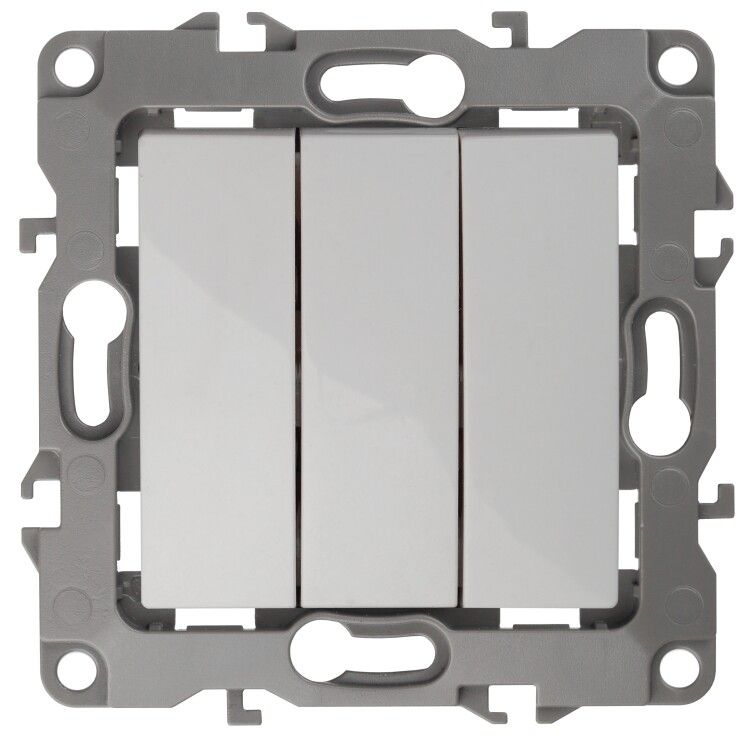

Выключатель тройной 10А 250В IP20 белый 12-1107-01 от бренда ЭРА - это механический выключатель с тремя клавишами для внутренней скрытой установки. Подходит для управления несколькими группами освещения в помещениях с нормальными условиями эксплуатации. Артикул 12-1107-01 относится к серии ЭРА 12 и совмещает надёжную фиксацию проводов с простым монтажом.

Назначение и область применения

Выключатель тройной 12-1107-01 предназначен для коммутации трёх независимых цепей освещения - например, люстр, точечных светильников или подсветки. Устанавливается в подрозетники внутри помещений: жилых квартирах, офисах, административных зданиях. Не рекомендован для улицы, ванных комнат, сырых или пыльных мест из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузкой до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - соответствует сетям 220–240 В
• Количество клавиш: 3 - каждая управляет отдельным участком освещения
• Схема подключения: 3×1-полюс - три однополюсных переключателя в одном корпусе
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Материал корпуса: термопласт (поликарбонат) - прочный, самозагасающий, не содержит галогенов
• Цвет: белый (9010) - глянцевая отделка, легко сочетается с декоративными рамками
• Габариты: 75×75×45 мм - стандартный размер для подрозетников 68–70 мм
• Способ подключения: безвинтовые клеммы - быстрая фиксация провода без отвертки
• Тип крепления: в распор + винты - обеспечивает устойчивую фиксацию в подрозетнике
• Тип монтажа: внутренний / скрытый - монтируется в стену, видна только клавиша и рамка

Совместимость и монтаж

Выключатель 12-1107-01 - это только механизм. Для завершения внешнего вида требуется отдельно приобрести рамку серии ЭРА 12. Совместимы следующие рамки:

• Однопостовые: 12-5001-xx, 12-5101-xx
• Двухпостовые: 12-5002-xx, 12-5102-xx
• Трёхпостовые: 12-5003-xx, 12-5103-xx - идеально подходят для этого выключателя
• Четырёхпостовые: 12-5004-xx, 12-5104-xx
• Пятипостовые: 12-5005-xx, 12-5105-xx

Клеммы выполнены по технологии ЭКСПЕРТ - двойные контакты позволяют подключить два провода на одну клемму, что удобно при организации шлейфа. Крепление осуществляется как на лапки (распорные элементы), так и через винты - можно выбрать способ в зависимости от состояния подрозетника.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Материал корпуса - самозагасающий термопласт, не содержащий галогенов, снижающих риск распространения пламени. Применяется в соответствии с ГОСТ Р 50030.2 и IEC 60669-1. Не предназначено для работы в условиях повышенной влажности, взрывоопасных сред или с высокими импульсными нагрузками.

Преимущества

• Безвинтовые клеммы - экономят время при монтаже, исключают перегибы проводов
• Двойные парные клеммы - поддерживают последовательное подключение (шлейф) без дополнительных перемычек
• Универсальное крепление - работает даже в старых подрозетниках с повреждёнными стенками
• Глянцевая белая поверхность - хорошо сочетается с любыми рамками ЭРА 12
• Отсутствие галогенов - безопаснее при возможном возгорании

Ограничения применения

• IP20 - нельзя использовать в ванных, кухнях, подвалах, на улице
• Не имеет подсветки - в темноте невозможно определить положение клавиш
• Подходит только для активной нагрузки (лампы накаливания, светодиоды, нагреватели); не рассчитан на мощные индуктивные или емкостные нагрузки (например, двигатели, трансформаторы)
• Требуется обязательная установка рамки - механизм без рамки не является законченным изделием

Примеры использования

Выключатель тройной 12-1107-01 применяется для:

• Управления тремя зонами освещения в спальне: потолочные светильники, ночники, бра
• Коммутации группы LED-лент в нишах, подвесного потолка и основного света в гостиной
• Переключения света в длинном коридоре: вход, середина, выход
• Объединения нескольких светильников в одной комнате с раздельным управлением

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - максимальная площадь клеммы рассчитана именно на этот диапазон
• Проверьте глубину подрозетника перед монтажом: глубина механизма 45 мм требует минимум 50 мм свободного места
• Выбирайте рамку 12-5003-01 (или 12-5103-01 для матовой версии) - она точно соответствует трём клавишам
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую часть и вызвать плохой контакт
• Если нужна подсветка - выбирайте другие модели серии ЭРА 12 с индексом “L” (например, 12-1107-L)
