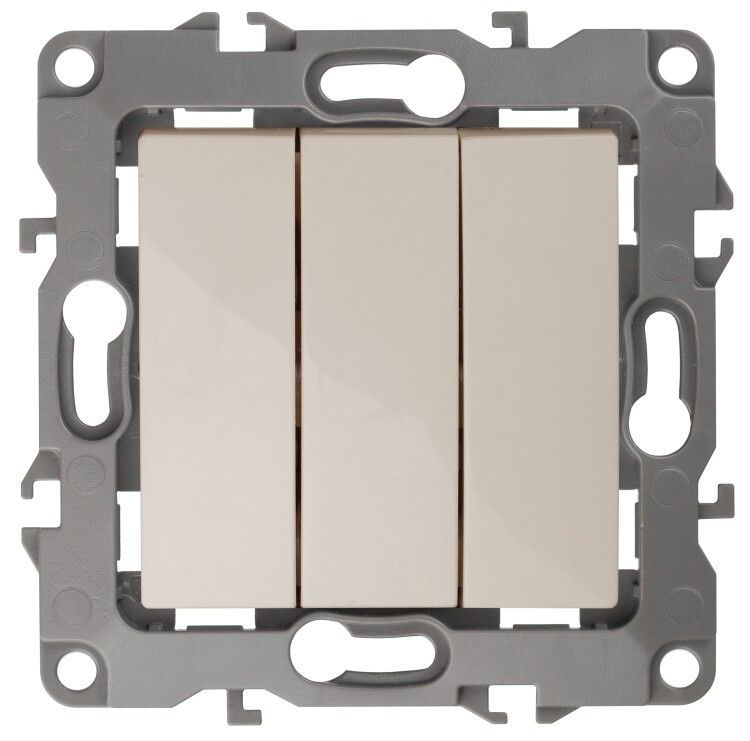

Выключатель трехклавишный скрытого монтажа слоновая кость 10А 250В автоматические (безвинтовые) ЭРА 12 12-1107-02 - Б0014670

Выключатель тройной 10АХ-250В, IP20, слоновая кость, механизм сл. кость - это механический выключатель серии ЭРА 12 для внутренней скрытой установки. Подходит для управления тремя группами освещения в жилых и офисных помещениях. Артикул б0014670 обеспечивает совместимость с рамками ЭРА 12 и ЭРА 12 Сатин.

Назначение и область применения

Выключатель тройной 10АХ-250В предназначен для коммутации нагрузки до 10 А в однофазных сетях 220–250 В. Используется для управления тремя независимыми цепями освещения - например, люстрой, точечными светильниками и ночным освещением. Применяется в квартирах, домах, офисах, где требуется управление несколькими источниками света одним устройством. Установка осуществляется в стандартный подрозетник 68 мм.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: 3
• Тип управления: механическое (классический переключатель)
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, не защищен от воды
• Материал корпуса: поликарбонат (высокая прочность, устойчивость к нагреву)
• Цвет: бежевый (слоновая кость)
• Габариты: 75×75×45 мм
• Количество модулей: 2
• Способ подключения: винтовые клеммы
• Схема подключения: три однополюсных выключателя в одном корпусе
• Отделка: глянцевая поверхность
• Подсветка: отсутствует
• Содержание галогенов: нет
• Комплектация: механизм с декоративной накладкой, монтажная пластина

Совместимость и монтаж

Выключатель тройной 10АХ-250В устанавливается в стандартный подрозетник. Крепление возможно двумя способами: на лапки (распорные) и на винты - что повышает надёжность фиксации в старых или неровных отверстиях. Для завершения внешнего вида требуются отдельно приобретаемые рамки серии ЭРА 12 или ЭРА 12 Сатин. Совместимые артикулы рамок:

• 1 пост: 12-5001-xx, 12-5101-xx
• 2 поста: 12-5002-xx, 12-5102-xx
• 3 поста: 12-5003-xx, 12-5103-xx
• 4 поста: 12-5004-xx, 12-5104-xx
• 5 постов: 12-5005-xx, 12-5105-xx

Цветовые коды xx: 01-белый, 02-слоновая кость, 03-алюминий, 04-шампань, 05-антрацит, 06-чёрный, 07-ольха, 08-вишня, 09-дуб, 10-венге, 11-сосна, 21-жёлтый, 22-оранжевый, 23-красный, 24-охра, 25-бордо, 26-лайм, 27-зелёный, 28-голубой, 29-синий.

Клеммы ЭКСПЕРТ позволяют плотно зажимать провода сечением до 2,5 мм2. Парные клеммы поддерживают последовательное соединение (шлейф) между соседними выключателями - снижают количество соединений в распределительной коробке.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового электрооборудования. Отсутствие галогенов в материале исключает выделение токсичных веществ при перегреве. Конструкция предотвращает случайный контакт с токоведущими частями благодаря изоляции и глухому корпусу. IP20 допускает использование только во внутрипомещении, в сухих условиях.

Преимущества

• Уникальные винтовые клеммы ЭКСПЕРТ обеспечивают надёжную фиксацию проводов даже при многократном демонтаже
• Две системы крепления (лапки + винты) увеличивают универсальность монтажа
• Поликарбонатный корпус устойчив к ударным нагрузкам и температурным колебаниям
• Шлейфовое соединение через парные клеммы упрощает wiring и снижает риск плохого контакта
• Совместимость с широкой линейкой рамок ЭРА 12 позволяет легко подобрать стиль интерьера

Ограничения применения

• Не предназначен для влажных помещений (ванная, баня, улица) - степень защиты IP20 недостаточна
• Не поддерживает управление светодиодными лентами с высоким пусковым током - максимальная нагрузка 10 А
• Не имеет подсветки - в темноте невозможно определить положение клавиш
• Требует обязательного использования рамки - механизм не используется самостоятельно
• Не совместим с системами автоматизации (умный дом) - только механическое управление

Примеры использования

• Управление тремя зонами освещения в спальне: потолочные светильники, бра и ночник
• Коммутация освещения в коридоре: основной свет, свет в нише, свет в тамбуре
• Управление тремя группами света в офисе: рабочая зона, зона отдыха, освещение стен
• Замена старого тройного выключателя в хрущёвке с сохранением существующей проводки

Практические советы

• Перед монтажом проверьте сечение проводов - клеммы рассчитаны на максимум 2,5 мм2. Более толстые провода не войдут
• Используйте плоскую отвёртку для затяжки клемм - переусердствовать нельзя, чтобы не повредить пластик
• Выбирайте рамку того же цвета (слоновая кость - код 02), чтобы избежать контрастных переходов
• Если провода слишком длинные - обрезайте перед подключением; лишние участки могут замыкать на металлическую монтажную планку
• При использовании в старых домах с деформированными подрозетниками - используйте винтовое крепление вместо лапок
• Выключатель тройной 10АХ-250В не следует использовать в цепях с мощностью более 2,2 кВт (при 220 В)
