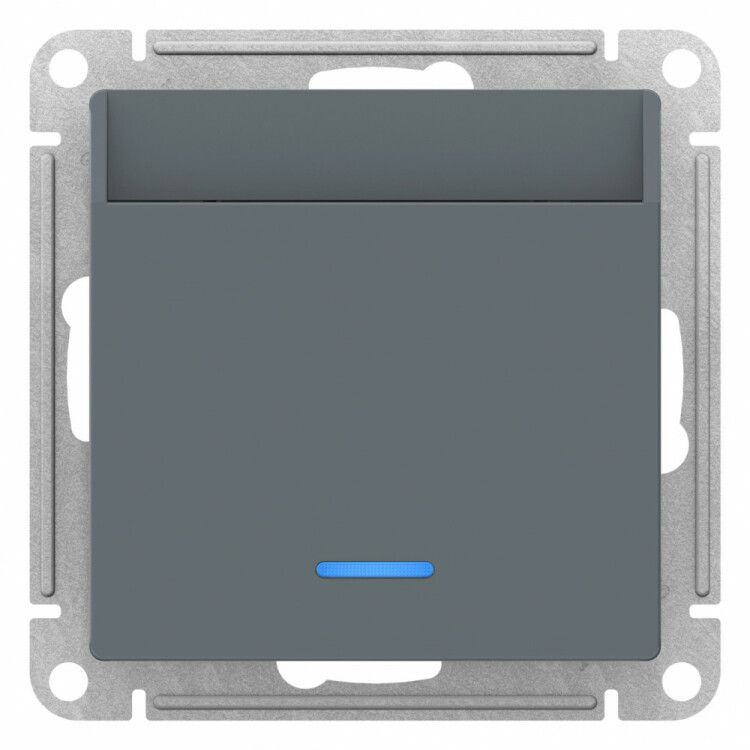

Выключатель карточный СП AtlasDesign 10А IP20 без задержки времени механизм грифель SE ATN000767 APC

Выключатель карточный Systeme Electric серии AtlasDesign (артикул atn000767) — это устройство для автоматического включения/выключения электрооборудования через вставление или извлечение пластиковой карты. Подходит для гостиничных номеров, офисов и других помещений, где важно контролировать энергопотребление. Механизм с матовым покрытием и скрытой установкой обеспечивает эстетичный вид и надежную работу.

Назначение и область применения

Выключатель карточный предназначен для управления питанием в местах, где требуется временный доступ к электросети. Принцип работы прост: когда карта вставлена — сеть замкнута, когда извлечена — питание отключается. Это особенно удобно в гостиницах, чтобы экономить энергию, когда номер не занят. Также применяется в офисах, спа-зонах, комнатах отдыха и других зонах с ограниченным временем использования оборудования.

Технические характеристики

• Номинальный ток: 10 А — поддерживает нагрузку до 2,5 кВт при 250 В (например, свет, телевизор, чайник).
• Номинальное напряжение: 250 В — совместим с бытовыми и легкими промышленными сетями 220–240 В.
• Степень защиты: IP20 — защищает от контакта с пальцами и крупными предметами, но не от воды и пыли; подходит только для внутренней сухой среды.
• Габариты: 71×71×40 мм — стандартный размер для монтажа в рамочные коробки.
• Материал корпуса: термопласт (ABS) — прочный, устойчив к царапинам и воздействию УФ-излучения.
• Цвет: серый, матовая отделка — не бликуют, хорошо сочетаются с современным интерьером.
• Подсветка: есть светодиодная индикация — показывает состояние вкл./выкл. даже в темноте.
• Клавиша: однокнопочная, одна группа контактов — управляет одной цепью.
• Способ монтажа: скрытая установка — монтируется в стеновую коробку, лицевая панель flush-mounted.
• Крепление: винтовое — фиксируется болтами внутри распределительной коробки.
• Содержание галогенов: не содержит — соответствует экологическим нормам RoHS.

Совместимость и монтаж

Выключатель карточный Systeme Electric atn000767 совместим со всеми стандартными рамочными коробками для скрытой проводки, имеющими посадочное отверстие 71×71 мм. Для монтажа потребуется:

• Установить в стену металлическую или пластиковую монтажную коробку глубиной не менее 40 мм.
• Запитать вход L/N (фаза/ноль) от сети, выход — к нагрузке (например, люстра, розетка).
• Не требует внешнего питания — работает механически через контактную группу.
• Карта не входит в комплект — используется любая стандартная пластиковая карта толщиной 0,5–0,8 мм (как банковская или ключ-карта).

Обратите внимание: механизм не имеет таймера — включение происходит сразу после вставки карты, отключение — при извлечении. Нет режима задержки.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и коммерческих применений. Отсутствие галогенов делает его безопасным при возгорании. Сертифицирован по международным стандартам IEC 60669-1 для выключателей. IP20 позволяет использовать только в закрытых помещениях без риска попадания влаги.

Преимущества

• Экономия энергии — автоматическое отключение при удалении карты снижает “паразитные” потери.
• Простота эксплуатации — клиенту не нужно помнить, выключил ли он свет.
• Долговечность — материал ABS устойчив к частому использованию и химическому воздействию.
• Эстетика — матовое покрытие и минимализм подходят для дизайнерских решений.
• Индикация — подсветка показывает текущий статус, что повышает комфорт и безопасность ночью.

Ограничения применения

• Не предназначено для влажных помещений (ванная, бассейн, кухня) — IP20 не защищает от брызг.
• Не подходит для мощных нагрузок выше 10 А (электрокотлы, кондиционеры, тепловые завесы).
• Требует наличия системы выдачи карт — нельзя использовать без пластиковой карты.
• Не имеет таймера — отключение происходит мгновенно, без задержки (не подходит для сценариев, где нужна пауза перед отключением).
• Не регулируется — нельзя изменить время работы или чувствительность сенсора (нет электроники).

Примеры использования

• Гостиницы — управление освещением, телевизором, розетками в номере.
• Отели и апартаменты — контроль расхода электроэнергии при отъезде постояльцев.
• Конференц-залы — включение проектора и освещения только во время встречи.
• Спортивные клубы — управление тренажерами или освещением в залах.
• Лаборатории и мастерские — временная активация оборудования при необходимости.

Практические советы

• Выбирайте карты одинакового формата и толщины — лучше всего подходят стандартные кредитные карты (0,76 мм).
• Проверьте глубину монтажной коробки — минимально 40 мм, иначе механизм не войдет.
• Не используйте в местах с высокой запыленностью — IP20 не предохраняет от пыли.
• При замене старого выключателя — убедитесь, что новая модель fits в существующую нишу.
• Перед первым включением проверьте целостность контактов — возможна перегрузка при подключении индуктивной нагрузки (двигатели, трансформаторы).
• Для систем с несколькими выключателями — рекомендуется использовать карты одного типа, чтобы избежать путаницы.
